4.1.

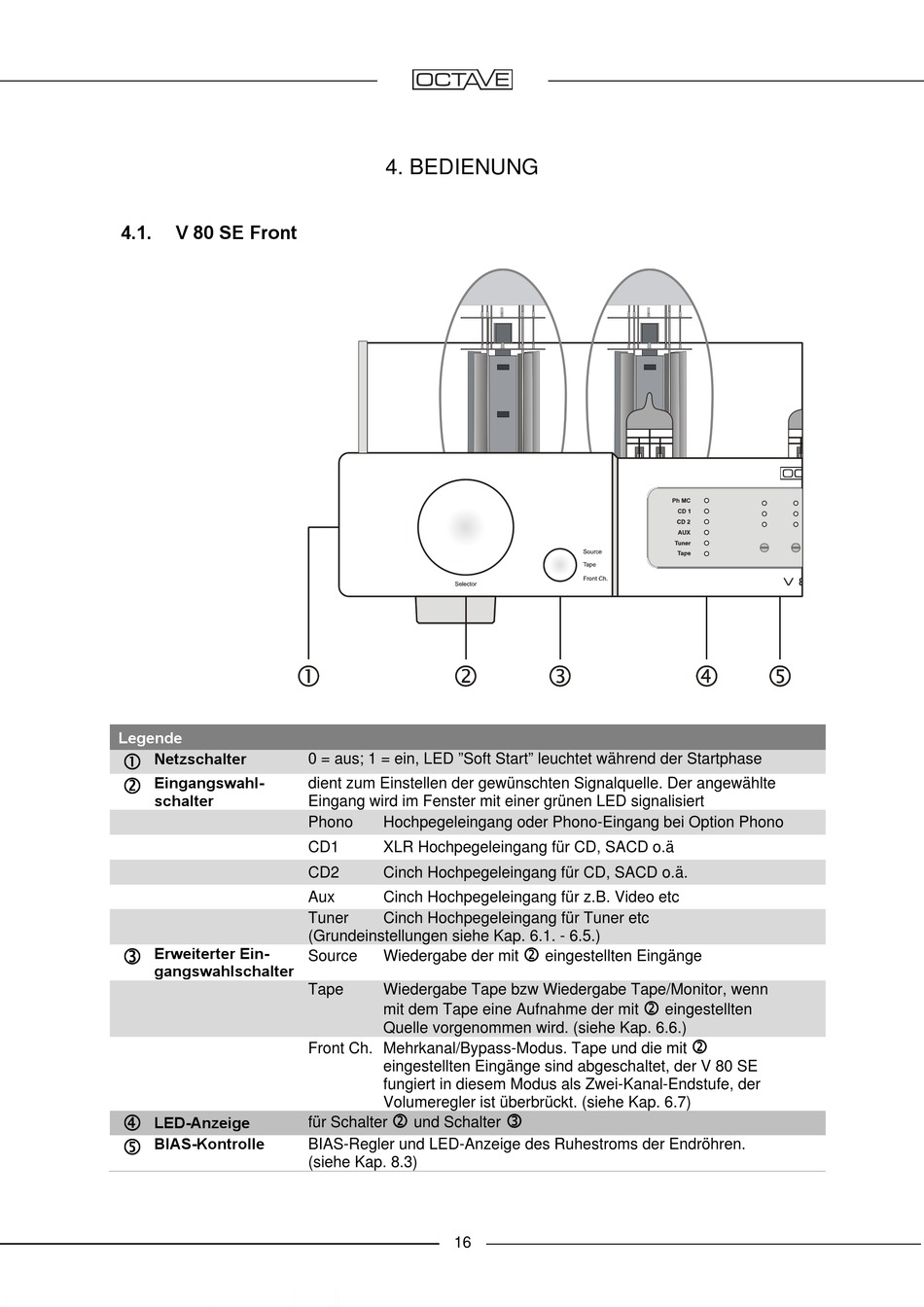

V 80 SE Front
Legende
Netzschalter
Eingangswahl-
schalter
Erweiterter Ein-
gangswahlschalter
LED-Anzeige
BIAS-Kontrolle
4. BEDIENUNG
0 = aus; 1 = ein, LED "Soft Start" leuchtet während der Startphase
dient zum Einstellen der gewünschten Signalquelle. Der angewählte
Eingang wird im Fenster mit einer grünen LED signalisiert
Phono
Hochpegeleingang oder Phono-Eingang bei Option Phono
CD1
XLR Hochpegeleingang für CD, SACD o.ä
CD2
Cinch Hochpegeleingang für CD, SACD o.ä.
Aux
Cinch Hochpegeleingang für z.B. Video etc
Tuner
Cinch Hochpegeleingang für Tuner etc
(Grundeinstellungen siehe Kap. 6.1. - 6.5.)
Source
Wiedergabe der mit
Tape
Wiedergabe Tape bzw Wiedergabe Tape/Monitor, wenn
mit dem Tape eine Aufnahme der mit
Quelle vorgenommen wird. (siehe Kap. 6.6.)
Front Ch. Mehrkanal/Bypass-Modus. Tape und die mit
eingestellten Eingänge sind abgeschaltet, der V 80 SE
fungiert in diesem Modus als Zwei-Kanal-Endstufe, der
Volumeregler ist überbrückt. (siehe Kap. 6.7)
für Schalter
und Schalter
BIAS-Regler und LED-Anzeige des Ruhestroms der Endröhren.
(siehe Kap. 8.3)
16
eingestellten Eingänge
eingestellten
