Inhaltszusammenfassung für Octave V 50 MK2

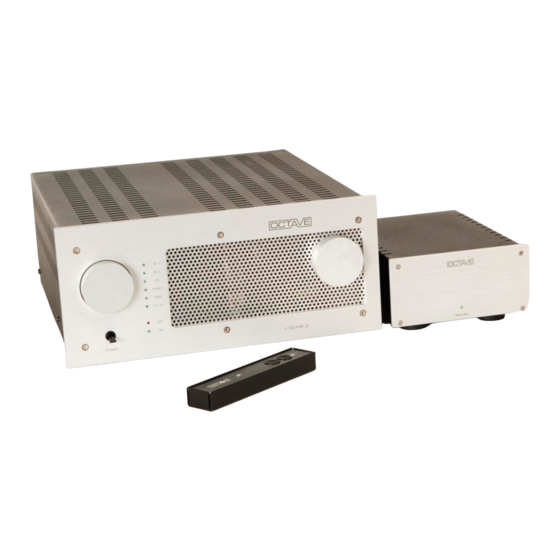

- Seite 1 V 50 MK2...
- Seite 2 Vorwort Wir bedanken uns für Ihr Vertrauen und gratulieren Ihnen herzlich zu Ihrem OCTAVE Röhrenvollverstärker V 50 MKII Mit dem V 50 MKII haben Sie einen der innovativsten und zuverlässigsten Verstärker des gesamten Weltmarktes erworben. Bei sachgemäßer Handhabung wird er Ihnen viele Jahre Freude bereiten.
- Seite 3 Bei Geräten mit der Option KT88 bitte vor Inbetriebnahme den Deckel abnehmen und die Schutzfolie entfernen! (siehe Punkt 6 "Röhrentausch") JUSTAGE Jeder OCTAVE Verstärker absolviert einen 48-stündigen Dauerlauf mit abschließender Qualitätsprüfung. Die Geräte werden spielbereit ausgeliefert. Ein Einbrennen der Röhren ist nicht mehr notwendig! (siehe Punkt 6 "Die Auto-BIAS")
-
Seite 4: Inhaltsverzeichnis
INHALT Seite Einleitung Wichtige Informationen zur Inbetriebnahme OCTAVE Röhrentechnik .............. 1.1. Gerätebeschreibung V 50 ............1.2. Das Upgrade MKII ............... Die Bedienung: Front V 50 ............Die Anschlüsse: Rückfront V 50 ..........Anschlusshinweise Phono MM/MC..........Röhrenplan ................... 5.1. Röhrenwechsel ................ -
Seite 5: Octave Röhrentechnik
1. OCTAVE RÖHRENTECHNIK 1. Das Ziel von OCTAVE ist ehrlicher, natürlicher Klang. Da alle Hersteller von sich behaupten, den absoluten Klang gefunden zu haben, sei hier nur so viel dazu gesagt: Die klanglichen Eigenschaften eines Verstärkers sind das Ergebnis aller seiner Teile. Eine Röhre allein macht noch keinen schönen Klang. -
Seite 6: Gerätebeschreibung V 50
1.1 GERÄTEBESCHREIBUNG V 50 Der V 50 ist ein Vollverstärker mit Gegentakt- (Push Pull-) Endstufe in Pentoden-schaltung. Die Endstufe leistet ca. 2 x 50 W bei 2 % THD. Durch Optimierung des Pentodenkonzeptes lassen sich Endstufen realisieren, die außergewöhnlich laststabil sind. -
Seite 7: Das Upgrade Mkii
1.2 DAS UPGRADE MKII Der V 50 MKII wurde in zwei Punkten modifiziert: Die Betriebsspannung der Vorstufe und die Steuerspannung am G 2 der Endröhren wurden stabilisiert. Diese Technik, abgeleitet aus der Entwicklung der Jubilee Mono- endstufen, findet nun zunehmend Einzug in allen Vor-Endstufen unseres Programms. Zusätzlich wurde auch die Heizung der Endröhren mit Gleichspannung versorgt. -
Seite 8: Die Bedienung: Front V 50
2. DIE BEDIENUNG FRONT V 50 MKII Netzhauptschalter LED ON Das Gerät ist betriebsbereit LED OFF Diese LED brennt nur dann, wenn die elektronische Überlastsicherung anspricht. Sie schaltet die Endstufe bei Übersteuerung, Kurzschluss der Lautsprecherausgänge und Röhrendefekten ab. Zur Wieder- inbetriebnahme muss das Gerät mit dem Netzschalter aus- und nach Beseitigung der Ursache wieder eingeschaltet werden. -
Seite 9: Die Anschlüsse: Rückfront V 50
3. DIE ANSCHLÜSSE RÜCKFRONT V 50 MKII T HE INT E GR AT E D T U BE AMP IN 1 IN 2 MODE LL P HONO POWE R R AT ING S E RIE N-NR .: GROU ND 230 V /50 Hz/550 VA made in Germany BLACK -BOX ANS CHL US S... -
Seite 10: Anschlusshinweise Phono Mm/Mc
4. ANSCHLUSSHINWEISE PHONO MM/MC Schalten Sie den Funktionsschalter auf der Front des V 50 auf den Eingang IN 1 oder IN 2 je nachdem, ob Sie ein MM oder MC-System anschließen möchten. für echte MC-Systeme, die eine Ausgangsspannung 1 mV IN 1 Stellung MC: haben... -
Seite 11: Röhrenplan
5. RÖHRENPLAN Phono-Platine über Line Platine angeordnet Netzteilplatine (stehend) Endstufenplatine Serienmäßig Auch unter der Bezeichnung erhältlich: Endröhren: + EL 34 linker Kanal (6 CA 7) + EL 34 rechter Kanal s.o. Treiberröhren ECC 83 (E83CC / ECC803S /12AX7A / 12AX7WA) ... -
Seite 12: Röhrenwechsel
5.1 RÖHRENTAUSCH Laufzeit der In OCTAVE-Geräten erreichen Endröhren durchschnittlich 5 Jahre, Röhren die Treiberröhren durchschnittlich 10 Jahre Laufzeit. Achtung! Der Tausch von Röhren sollte grundsätzlich durch einen Fachmann erfolgen! Vorgehensweise V 50 ausschalten, Netzstecker ziehen und das Gerät 10 Minuten Röhrentausch... -
Seite 13: Fernbedienung
6. DIE FERNBEDIENUNG Befestigungsschrauben für die Frontplatte (Zwei M 3er Kreuzschlitz- Senkschrauben) Frontplatte Batteriefach für zwei Batterien Typ Mignon 1,5 Volt Taster für Lautstärke: + Taste: lauter; - Taste: leiser Infrarotsendediode 6.1 WECHSEL DER BATTERIEN Lösen Sie die beiden M 3er Senkschrauben auf der Frontplatte der Fernbedienung mit einem Kreuzschlitzschraubendreher Philips Größe 1. -
Seite 14: Option Black-Box
7. OPTION BLACK BOX Was ist eigentlich die Black-Box? Die Black-Box ist eine externe Netzteilverstärkung für unsere Endstufen und den Vollverstärker V 50. Sie enthält eine Schaltung mit Elkos, die die Stromzufuhr des Netzteiles zur Endstufe erhöht und das Netzteil gegen Netzschwankungen stabilisiert. Tieffrequente Netzstörungen werden unterdrückt. -
Seite 15: Aufstellungshinweise
Fall. Bei den meisten Geräten ist der Netztrafo jedoch links angeordnet. Achten Sie darauf, dass der Eingangsbereich des Phono-Teils sich nicht in unmittelbarer Nähe des Netzteils eines anderen Gerätes befindet. (Bei OCTAVE-Geräten sind die Eingangsschaltungen unmittelbar hinter den Eingangs- Buchsen angeordnet. Belüftung Achten Sie beim Einbau des V 50 in geschlossene Schränke oder Regalsysteme auf... -
Seite 16: Fehlersuche
9. FEHLERSUCHE Brumm- und Knisterstörungen Oft entsteht Brummen dadurch, dass mehrere Geräte einer Anlage geerdet sind. Dies ist in der Regel auch bei Tunern/SAT/Video-Verbindungen gegeben, da diese Geräte an Hochantenne oder Kabel angeschlossen sind. Hochantenne und Kabel sind jedoch ebenfalls geerdet, so dass eine Brummschleife über den Antenneneingang entsteht. -
Seite 17: Sicherheitshinweise
10. SICHERHEITSHINWEISE Vor dem Anschließen: Überprüfen Sie, ob die Netzspannung am Gerät mit Ihrer örtlichen Netzspannung übereinstimmt Gerät erden: Dieses Produkt ist ein Gerät der Schutzklasse I (ausgestattet mit Schutzerde.) Um die Gefahr eines elektrischen Stromschlages auszuschließen, muss das Gerätegehäuse geerdet und deshalb immer über das dreiadrige Netzkabel mit Schutzkontaktstecker betrieben werden. -
Seite 18: Technische Daten
11. TECHNISCHE DATEN Endstufensektion Ausgangsleistung 2 x 50 Watt an 4 Ohm Frequenzbereich 10 Hz - 50 kHz / 0 - 3 dB 0,1% bei 10 Watt an 4 Ohm Klirrfaktor 96 dB Fremdspannungsabstand Dämpfungsfaktor minimale Lastimpedanz 2 Ohm Phonosektion Empfindlichkeit MC 0,1 mV... - Seite 19 Technische Änderungen, die dem Fortschritt dienen, vorbehalten. OCTAVE ist ein einge- tragenes Markenzeichen der Firma Andreas Hofmann. Das Copyright dieser Bedienungs- anleitung liegt bei Andreas Hofmann. Nachdruck, auch auszugsweise, ist nicht gestattet. DE2010 OCTAVE AUDIO Germany www.octave.de...
