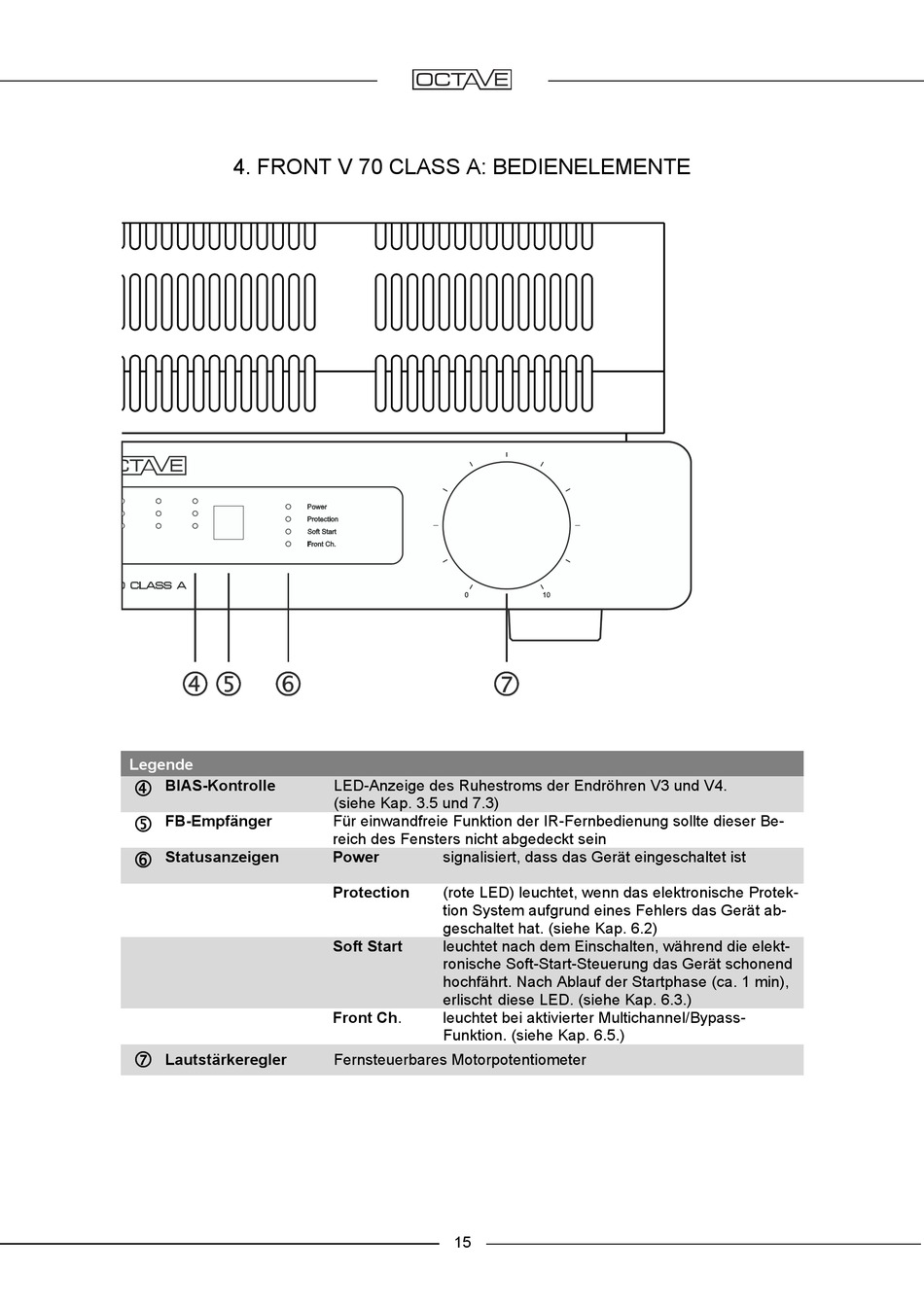

4. FRONT V 70 CLASS A: BEDIENELEMENTE
Legende
BIAS-Kontrolle
FB-Empfänger
Statusanzeigen
Lautstärkeregler
LED-Anzeige des Ruhestroms der Endröhren V3 und V4.
(siehe Kap. 3.5 und 7.3)
Für einwandfreie Funktion der IR-Fernbedienung sollte dieser Be-
reich des Fensters nicht abgedeckt sein
Power
signalisiert, dass das Gerät eingeschaltet ist
Protection
(rote LED) leuchtet, wenn das elektronische Protek-
tion System aufgrund eines Fehlers das Gerät ab-
geschaltet hat. (siehe Kap. 6.2)
Soft Start
leuchtet nach dem Einschalten, während die elekt-
ronische Soft-Start-Steuerung das Gerät schonend
hochfährt. Nach Ablauf der Startphase (ca. 1 min),
erlischt diese LED. (siehe Kap. 6.3.)
Front Ch.
leuchtet bei aktivierter Multichannel/Bypass-
Funktion. (siehe Kap. 6.5.)
Fernsteuerbares Motorpotentiometer
15
