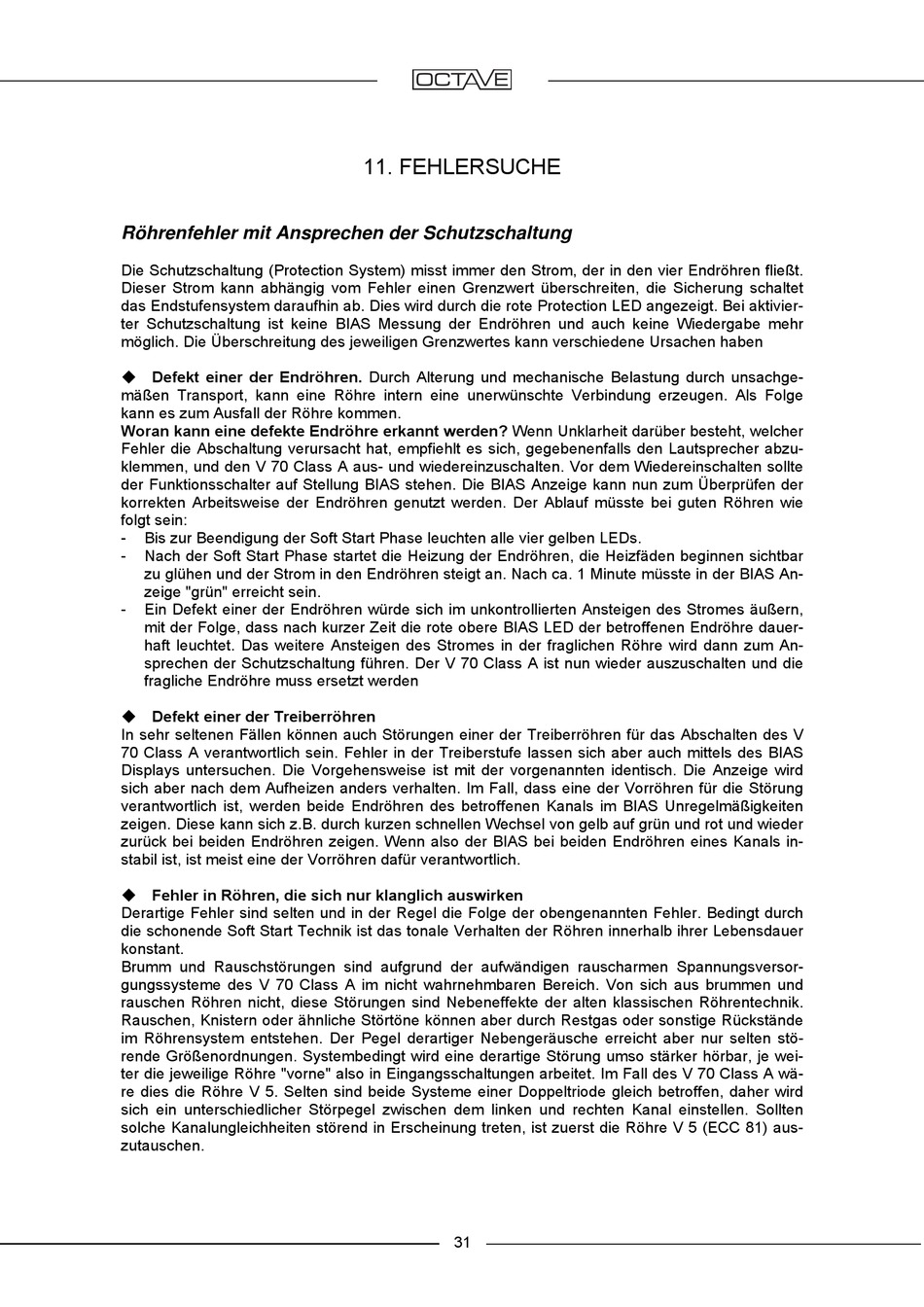

Röhrenfehler mit Ansprechen der Schutzschaltung
Die Schutzschaltung (Protection System) misst immer den Strom, der in den vier Endröhren fließt.
Dieser Strom kann abhängig vom Fehler einen Grenzwert überschreiten, die Sicherung schaltet
das Endstufensystem daraufhin ab. Dies wird durch die rote Protection LED angezeigt. Bei aktivier-
ter Schutzschaltung ist keine BIAS Messung der Endröhren und auch keine Wiedergabe mehr
möglich. Die Überschreitung des jeweiligen Grenzwertes kann verschiedene Ursachen haben
Defekt einer der Endröhren. Durch Alterung und mechanische Belastung durch unsachge-
mäßen Transport, kann eine Röhre intern eine unerwünschte Verbindung erzeugen. Als Folge
kann es zum Ausfall der Röhre kommen.
Woran kann eine defekte Endröhre erkannt werden? Wenn Unklarheit darüber besteht, welcher
Fehler die Abschaltung verursacht hat, empfiehlt es sich, gegebenenfalls den Lautsprecher abzu-
klemmen, und den V 70 Class A aus- und wiedereinzuschalten. Vor dem Wiedereinschalten sollte
der Funktionsschalter auf Stellung BIAS stehen. Die BIAS Anzeige kann nun zum Überprüfen der
korrekten Arbeitsweise der Endröhren genutzt werden. Der Ablauf müsste bei guten Röhren wie
folgt sein:
-
Bis zur Beendigung der Soft Start Phase leuchten alle vier gelben LEDs.
-
Nach der Soft Start Phase startet die Heizung der Endröhren, die Heizfäden beginnen sichtbar
zu glühen und der Strom in den Endröhren steigt an. Nach ca. 1 Minute müsste in der BIAS An-
zeige "grün" erreicht sein.
-
Ein Defekt einer der Endröhren würde sich im unkontrollierten Ansteigen des Stromes äußern,
mit der Folge, dass nach kurzer Zeit die rote obere BIAS LED der betroffenen Endröhre dauer-
haft leuchtet. Das weitere Ansteigen des Stromes in der fraglichen Röhre wird dann zum An-
sprechen der Schutzschaltung führen. Der V 70 Class A ist nun wieder auszuschalten und die
fragliche Endröhre muss ersetzt werden
Defekt einer der Treiberröhren
In sehr seltenen Fällen können auch Störungen einer der Treiberröhren für das Abschalten des V
70 Class A verantwortlich sein. Fehler in der Treiberstufe lassen sich aber auch mittels des BIAS
Displays untersuchen. Die Vorgehensweise ist mit der vorgenannten identisch. Die Anzeige wird
sich aber nach dem Aufheizen anders verhalten. Im Fall, dass eine der Vorröhren für die Störung
verantwortlich ist, werden beide Endröhren des betroffenen Kanals im BIAS Unregelmäßigkeiten
zeigen. Diese kann sich z.B. durch kurzen schnellen Wechsel von gelb auf grün und rot und wieder
zurück bei beiden Endröhren zeigen. Wenn also der BIAS bei beiden Endröhren eines Kanals in-
stabil ist, ist meist eine der Vorröhren dafür verantwortlich.
Fehler in Röhren, die sich nur klanglich auswirken
Derartige Fehler sind selten und in der Regel die Folge der obengenannten Fehler. Bedingt durch
die schonende Soft Start Technik ist das tonale Verhalten der Röhren innerhalb ihrer Lebensdauer
konstant.
Brumm und Rauschstörungen sind aufgrund der aufwändigen rauscharmen Spannungsversor-
gungssysteme des V 70 Class A im nicht wahrnehmbaren Bereich. Von sich aus brummen und
rauschen Röhren nicht, diese Störungen sind Nebeneffekte der alten klassischen Röhrentechnik.
Rauschen, Knistern oder ähnliche Störtöne können aber durch Restgas oder sonstige Rückstände
im Röhrensystem entstehen. Der Pegel derartiger Nebengeräusche erreicht aber nur selten stö-
rende Größenordnungen. Systembedingt wird eine derartige Störung umso stärker hörbar, je wei-
ter die jeweilige Röhre "vorne" also in Eingangsschaltungen arbeitet. Im Fall des V 70 Class A wä-
re dies die Röhre V 5. Selten sind beide Systeme einer Doppeltriode gleich betroffen, daher wird
sich ein unterschiedlicher Störpegel zwischen dem linken und rechten Kanal einstellen. Sollten
solche Kanalungleichheiten störend in Erscheinung treten, ist zuerst die Röhre V 5 (ECC 81) aus-
zutauschen.
11. FEHLERSUCHE
31
