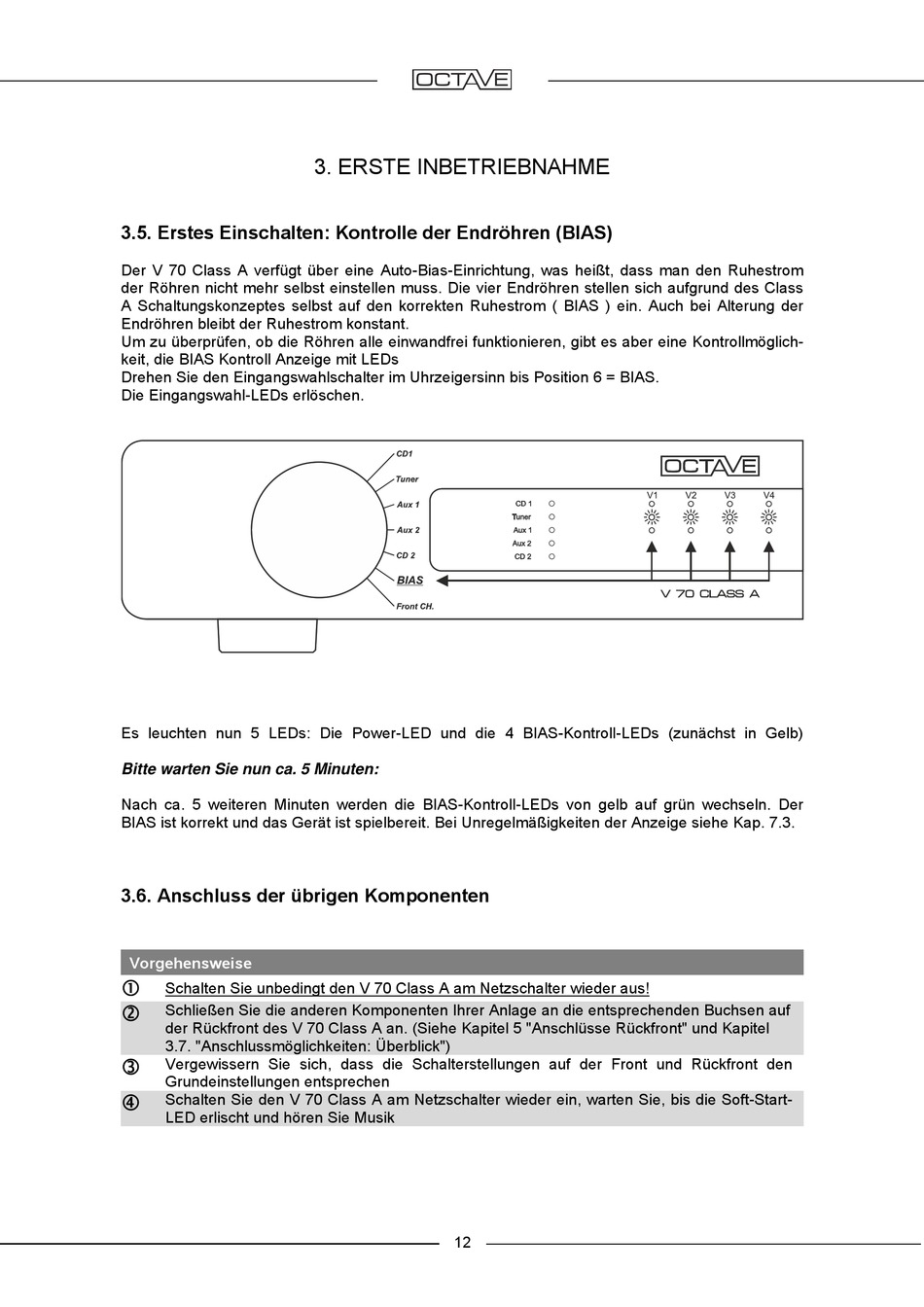

3.5. Erstes Einschalten: Kontrolle der Endröhren (BIAS)
Der V 70 Class A verfügt über eine Auto-Bias-Einrichtung, was heißt, dass man den Ruhestrom
der Röhren nicht mehr selbst einstellen muss. Die vier Endröhren stellen sich aufgrund des Class
A Schaltungskonzeptes selbst auf den korrekten Ruhestrom ( BIAS ) ein. Auch bei Alterung der
Endröhren bleibt der Ruhestrom konstant.
Um zu überprüfen, ob die Röhren alle einwandfrei funktionieren, gibt es aber eine Kontrollmöglich-
keit, die BIAS Kontroll Anzeige mit LEDs
Drehen Sie den Eingangswahlschalter im Uhrzeigersinn bis Position 6 = BIAS.
Die Eingangswahl-LEDs erlöschen.
Es leuchten nun 5 LEDs: Die Power-LED und die 4 BIAS-Kontroll-LEDs (zunächst in Gelb)
Bitte warten Sie nun ca. 5 Minuten:
Nach ca. 5 weiteren Minuten werden die BIAS-Kontroll-LEDs von gelb auf grün wechseln. Der
BIAS ist korrekt und das Gerät ist spielbereit. Bei Unregelmäßigkeiten der Anzeige siehe Kap. 7.3.
3.6. Anschluss der übrigen Komponenten
Vorgehensweise
Schalten Sie unbedingt den V 70 Class A am Netzschalter wieder aus!
Schließen Sie die anderen Komponenten Ihrer Anlage an die entsprechenden Buchsen auf
der Rückfront des V 70 Class A an. (Siehe Kapitel 5 "Anschlüsse Rückfront" und Kapitel
3.7. "Anschlussmöglichkeiten: Überblick")
Vergewissern Sie sich, dass die Schalterstellungen auf der Front und Rückfront den
Grundeinstellungen entsprechen
Schalten Sie den V 70 Class A am Netzschalter wieder ein, warten Sie, bis die Soft-Start-
LED erlischt und hören Sie Musik
3. ERSTE INBETRIEBNAHME
12
