10. OPTION (SUPER) BLACK BOX

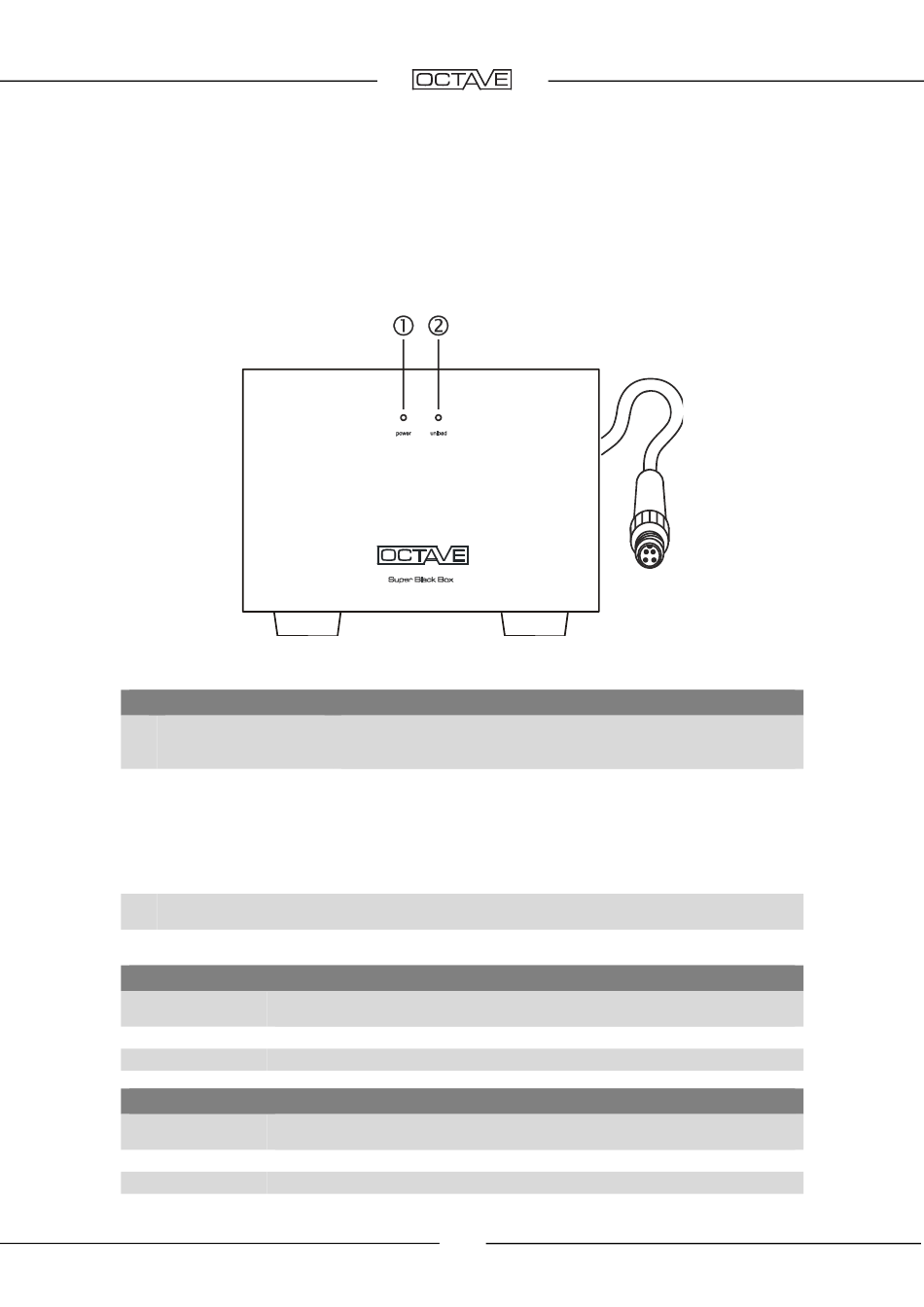

10.2. Option Super Black Box
Die Bedienung
Legende
(1)
Blaue Power-LED
(2)
Gelbe Unload
(Entlade)-LED
Hochstrom-
(3)
Steckverbinder
Technische Daten Black Box
185 x 100 x 310 mm
Maße
(Breite x Höhe x Tiefe) mit Zugentlastung und abgewinkeltem Kabel
Gewicht
3,2 kg
Anschlusskabel
1 m inkl. Steckverbinder. Auf Wunsch auch Sonderlängen möglich
Technische Daten Super Black Box
200 x 150 x 350 mm
Maße
(Breite x Höhe x Tiefe) mit Zugentlastung und abgewinkeltem Kabel
Gewicht
5,6 kg
Anschlusskabel
1 m inkl. Steckverbinder. Auf Wunsch auch Sonderlängen möglich
Die blaue Power-On-LED leuchtet bei eingeschalteter Endstufe
(bzw. Vollverstärker). Das An- und Ausschalten erfolgt mit dem
Netzschalter der Endstufe.
Die gelbe Entlade-LED leuchtet nach dem Abschalten der Endstufe
für ca. 2 Sekunden kurz auf. Durch die integrierte Elektronik werden
in dieser Zeit die Elkos der SBB mit hoher Geschwindigkeit entla-
den. Dieser Vorgang wird durch die gelbe LED angezeigt. Die Ent-
ladefunktion wird auch beim versehentlichen Entfernen des SBB-
Anschlusses aktiviert. Dadurch wird verhindert, dass eine nicht
angeschlossene SBB noch gefährliche Ladung enthält.
(Anschluss siehe Black Box.)
27
