Inhaltszusammenfassung für Octave Phono EQ.2
- Seite 1 Phono EQ.2 Bedienungsanleitung Deutsch...
- Seite 2 Neben Laufwerk und Tonabnehmer hat der Phonovorverstärker einen entscheidenden Anteil an der Wiedergabequalität analoger Schallplat- ten. OCTAVE bietet daher zu fast allen Vor- und Vollverstärkern einen perfekt abgestimmten Phonoeingang auch zum nachträglichen Einbau an, mit aufwändiger Entzerrung (RIAA-Kurve) und umfangrei- chen Anpassungsmöglichkeiten an das verwendete Tonabnehmer-...
-
Seite 3: Inhaltsverzeichnis
INHALT OCTAVE-TECHNIK 1.1. Unterscheidungsmerkmale zu anderen Geräten 1.2. Gerätebeschreibung Phono EQ.2 1.3. RIAA-Entzerrung SICHERHEITSHINWEISE 2.1. Bevor Sie beginnen 2.1.1. Bei Gefahr: Netzstecker ziehen 2.1.2. Wartung und Service 2.1.3. Vor dem Anschließen 2.2. Aufstellungshinweise 2.3. Gewährleistung GERÄTEÜBERSICHT 3.1. Front Phono EQ.2 3.2. -
Seite 4: Octave-Technik
Design stammen aus der Feder von Andreas Hofmann. Made in Germany OCTAVE-Geräte werden zu 100 % in Deutschland hergestellt. Unser Mitarbeiterstamm ist hochqualifiziert und motiviert. Wir arbeiten mit spezialisierten Zulieferern aus unserer Umgebung. Die Mechanik wird durchgängig auf modernen CNC-Maschinen hergestellt. -
Seite 5: Riaa-Entzerrung
Verfälschungen zu vermeiden. Eine Genauigkeit von 0,5 dB über den ge- samten Frequenzbereich und eine Kanalgleichheit von 0,1 dB sind dabei Minimalforde- rungen. Phono EQ.2 Der Eingangsverstärker des hebt die unterschiedlichen Signale des Tonabnehmers auf ein konstant hohes Niveau an, um sie mit dem RIAA-Verstärker... -
Seite 6: Sicherheitshinweise
Veränderungen an OCTAVE-Geräten nur Fachkräften vorbehalten. Defekte Sicherun- gen dürfen nur durch Fachkräfte ersetzt werden und müssen mit dem angegebenen Sicherungstyp und der gleichen Nennstromstärke übereinstimmen. Im Servicefall schicken Sie das Gerät direkt zu OCTAVE oder in ein autorisiertes Servicezentrum. 2.1.3. Vor dem Anschließen Überprüfen Sie, ob die Netzspannung am Stecker-Netzteil mit Ihrer örtlichen Netz-... -
Seite 7: Geräteübersicht

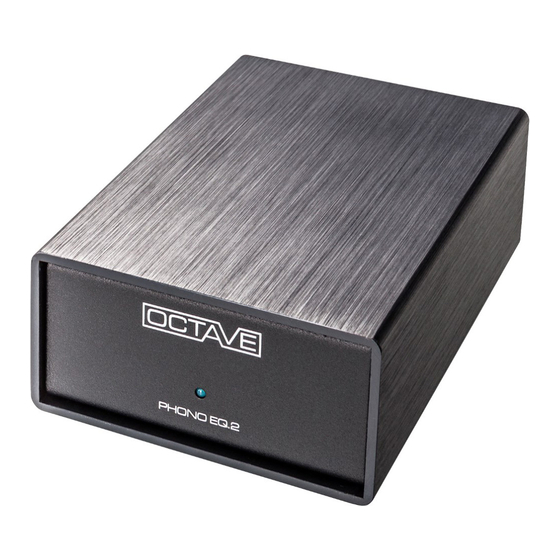

GERÄTEÜBERSICHT GERÄTEÜBERSICHT 3.1. Front Phono EQ.2 Legende Leuchtdiode (LED) Die LED leuchtet bei verbundener Stromversor- gung. -
Seite 8: Rückfront Phono Eq
GERÄTEÜBERSICHT 3.2. Rückfront Phono EQ.2 Legende MC-Eingang Cinch-Eingang für MC-Tonabnehmersysteme (L = links; R = rechts) MM-Eingang Cinch-Eingang für MM-Tonabnehmersysteme (L = links; R = rechts) Masseanschluss Ausgang Cinch-Ausgang (L = links; R = rechts) 24V DC Anschluss für das externe Netzteil... -
Seite 9: Geräteboden Phono Eq
GERÄTEÜBERSICHT 3.3. Geräteboden Phono EQ.2 Legende IMPEDANCE MC Einstellung der Eingangsimpedanz des MC-Tonabnehmersystems GAIN MC Einstellung der Verstärkung für MC-Tonabnehmersysteme. Die Verstärkungsanpas- sung ermöglicht die Angleichung des MC-Eingangs an Low- und High-Output-Systeme. -
Seite 10: Anschluss
Schalten Sie vor dem Anschließen alle betroffenen Geräte aus. Bewegen Sie den MM-/MC-Kippschalter auf die Einstellung des gewünschten Tonabnehmersystems (siehe Kapitel 3.2, Positionsnummer (6)). Je nach gewähltem Tonabnehmersystem verbinden Sie das MM-/MC- Phono EQ.2 Tonabnehmersystem mit den MM- oder MC-Eingänge des (siehe Kapitel 3.2, Positionsnummer (1) bzw. (2)). -
Seite 11: Einstellung Der Verstärkung Für Mc-Tonabnehmersysteme
BEDIENUNG 200 Ohm ● ● ○ ● 170 Ohm ○ ● ○ ● 146 Ohm ● ○ ○ ● 125 Ohm ○ ○ ○ ● 100 Ohm ● ● ● ○ 97 Ohm ○ ● ● ○ 75 Ohm ● ●... -
Seite 12: Fehlersuche
Diese Filter beeinträchtigen nicht die Ton/Bildqualität von Tunern bzw. Fernsehern. Abhilfe Der Masseanschluss des Phono EQ.2 kann ggf. ungenutzt bleiben, um eine Brummschleife mit einem geerdeten Quellgerät zu unterbrechen. Knackstörungen Ältere Kühlschränke und 12-V-Halogenlampensysteme erzeugen beim Ein- und Aus- schalten starke Funkstörungen. -
Seite 13: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 7.1. Phono Moving Magnet Phono MM Frequenzgang +/- 0,25 dB RIAA / 25 Hz – 20 kHz Eingangsempfindlichkeit 4 mV Verstärkung 50 dB Eingangskapazität 220 pF Eingangsimpedanz 47 kOhm Ausgangimpedanz 100 Ohm Signal Rausch Abstand -90 dB / 2,5 V Ausgangspegel Maximaler Eingangspegel 19 mV bei 1 kHz Klirrfaktor... -
Seite 14: Allgemeine Daten
TECHNISCHE DATEN 7.3. Allgemeine Daten Allgemeine Daten Leistungsaufnahme < 2 W Gewicht Vorstufe 0,8 kg Gewicht Netzteil 0,1 kg Abmessungen Vorstufe Breite x Höhe x Tiefe = 100 x 55 x 167 mm Abmessungen Netzteil Breite x Höhe x Tiefe = 50 x 55 x 40 mm Mitgeliefertes Zubehör externes Netzteil 7.4. -
Seite 15: Diagramme
TECHNISCHE DATEN 7.5. Diagramme 7.5.1. Phono MC-Frequenzgang RIAA Frequenzgang mit Subsonic-Filter 7.5.2. Brumm- und Rauschpegel Brumm- und Rauschpegel bei MC, Gain = 58 dB... - Seite 16 Technische Änderungen, die dem Fortschritt dienen, vorbehalten. OCTAVE ist ein eingetragenes Markenzeichen der Fa. Andreas Hofmann Octave Audio. Copyright dieser Bedienungsan- leitung liegt Andreas Hofmann. Nachdruck, auch auszugsweise, ist nicht gestattet. DE2015.02 OCTAVE AUDIO Germany www.octave.de...
- Seite 17 ANDREAS HOFMANN OCTAVE AUDIO INDUSTRIESTR. 13 76307 KARLSBAD GERMANY TEL +49 72 48 / 32 78 FAX +49 72 48 / 32 79 HOFMANN @ OCTAVE.DE WWW.OCTAVE.DE...
