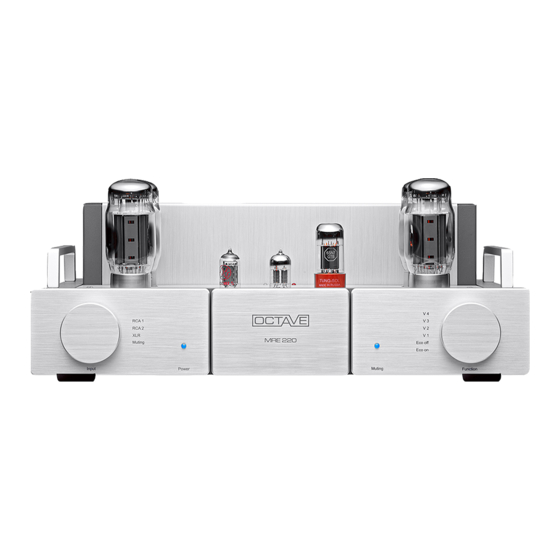

- Seite 2 Wir bedanken uns für Ihr Vertrauen und gratulieren Ihnen herzlich zu Ihren neuen OCTAVE Monoendstufen MRE 220 Mit den MRE 220 haben Sie zwei der innovativsten und zuverlässigsten Endstufen des gesamten Weltmarktes erworben. Bei sachgemäßer Handhabung werden sie Ihnen viele Jahre Freude bereiten.
-
Seite 4: Inhaltsverzeichnis
Erstes Einschalten: Soft Start-Funktion........Erstes Einschalten: Die Kontrolle der Röhren (BIAS) ....3.6. Anschluss des Gerätes ..............Bedienelemente: Front MRE 220 ..........Die Anschlüsse: Rückfront MRE 220 ........... Erweiterte Funktionen ..............6.1. Leistungsvorwahl; alternative Endröhren ........6.2. Einschaltstrombegrenzung (Soft-Start) ........ -
Seite 6: Gerätebeschreibung Mre 220
Die Black Box bzw. die Super Black Box erhöhen die Speicherkapazität der Netzteilelkos um den Faktor 4 bzw. 10. Ziel dieser Maßnahme ist die Erhöhung der Stabilität der Endstufe. Die MRE 220 kann damit den Anforderungen des Lautsprechers angepasst werden. Mit den Black Boxen können... -
Seite 7: Sicherheitshinweise
2. SICHERHEITSHINWEISE 2.1. Bevor Sie beginnen Vor Inbetriebnahme der MRE 220 bitte das Gitter abnehmen und die mitgelieferten Endröhren ent- sprechend dem Röhrenplan einsetzen (siehe "Das Abnehmen des Gitterdeckels" und "Röhrenplan) Vor Inbetriebnahme den Gitterdeckel wieder montieren. Der Betrieb des Gerätes ohne Schutzgitter ist unzulässig und geschieht auf eigene Gefahr! Bei Gefahr: Netzstecker ziehen Ein beschädigtes oder fehlerhaftes Gerät muss sofort außer Betrieb gesetzt, als defekt gekenn-... -
Seite 8: Aufstellungshinweise
2. SICHERHEITSHINWEISE 2.2. Aufstellungshinweise 1. Geräteumgebung OCTAVE Geräte eignen sich ausschließlich für den Betrieb in trockenen Wohnräumen. Das Gerät nicht im Freien oder in Feuchträumen betreiben! Stellen Sie keine Pflanzen und mit Flüssigkeit gefüllten Behälter auf den Verstärker. Achten Sie darauf, dass weder Gegenstände noch Flüssigkeiten in das Geräteinnere gelangen. -
Seite 9: Erste Inbetriebnahme
3. ERSTE INBETRIEBNAHME 3.1. Auspacken, Lieferumfang kontrollieren Lieferumfang: MRE 220 serienmäßig mit je 5 x KT120TS- Endröhren bestückt 5 Endröhren (4 Röhren + 1 Ersatzröhre) mit Röhrenplan in separater Box im Röhrenfach Netzkabel (3poliges IEC Kaltgerätenetzkabel) 1 Schraubendreher: 4.0 x 100 mm Schlitzschraubendreher für die BIAS-Einstellung Bedienungsanleitung mit Garantiekarte 3.2. -
Seite 10: Das Einsetzen Der Endröhren
Start, das zeitverzögerte, sanfte Hochfahren der Heizung und Betriebsspannung, ist enorm wichtig für die Lebensdauer und klangliche Stabilität der Röhren. Schließen Sie die MRE 220 ans Netz an. Schalten Sie die MRE 220 mit dem Netzschalter an der linken Seite des Gerätes ein. (Siehe . ... -
Seite 11: Erstes Einschalten: Kontrolle Der Endröhren (Bias)
Rückfront: Ground Lift auf „GND connected” Die MRE 220 wird mit dem Wippschalter auf der linken Seite ein- und ausgeschaltet (siehe Kapitel 4, Die Bedienung). Nach dem Einschalten leuchtet neben dem Eingangswahlschalter die Bereitschafts-LED. Nach max. 2 Minuten ist das Gerät spielbereit. -
Seite 12: Bedienelemente: Front Mre 220
Funktion eingeschaltet sein. HINWEIS: Die MRE 220 sind mit einer Einschaltstrombegrenzung und einer elektronischen Ablauf- steuerung ausgestattet. Nach Ablauf der Verzögerungszeit von ca. 2 Minuten ist das Gerät spielbereit. Im Signalweg sind keine Relais, daher kann vor Ablauf der Verzögerungszeit das Musiksignal im Lautsprecher leise und hörbar sein. -
Seite 13: Die Anschlüsse: Rückfront Mre 220
(Minuspol) mit dem Minuspol des Lautsprechers. Black-Box-Anschluss Die (Super) Black Box ist eine externe Netzteilverstärkung für die Endstufe (siehe Kapitel 8) Vor dem Anschließen und Ab- trennen der Black Box muss die MRE 220 mit dem Netzschal- ter ausgeschaltet werden... - Seite 14 5. DIE ANSCHLÜSSE: Rückfront MRE 220 Power Selector Schiebeschalter zum Einstellen der maximalen Ausgangs- leistung bzw. der Anpassung des Gerätes an die Endröhren (siehe Kap. 6.1.) Modell und Serien-Nr. Typenschild Netzeingang, IEC-Kaltgerätebuchse mit integriertem Siche- Netzeingang rungshalter. Die Sicherung befindet sich im Fach oberhalb des Netzeingangs, nach Abziehen des Netzkabels kann das Fach geöffnet werden.
-
Seite 15: Erweiterte Funktionen
KT 88 bzw. 6550 verfügt, ist dies nur im Fall von unkritischen Lautsprechern mit einer Minima- limpedanz größer 3,5 Ohm erlaubt. 8 Ohm Lautsprecher können problemlos betrieben werden. Röhren vom Typ 6L6, KT 66, 5881, EL 519 und EL 156 sind nicht für die MRE 220 geeignet. -
Seite 16: Elektronische Schutzschaltung (Protection)
Die BIAS-Anzeige-Elektronik zeigt dann bei allen vier Endröhren immer "Gelb" an. Falls eine Black Box oder Super Black Box an der MRE 220 angeschlossen ist, erlischt deren Front- (Bereitschafts-) LED. In Verbindung mit der Super Black Box wird beim Ansprechen des Protection Systems automatisch die Entlade-Elektronik der Super Black Box (siehe Kap. -
Seite 17: Ecomode (Stromsparmodus)
Abschaltung. Hinweis: Wird die MRE 220 mit aktiviertem Ecomode eingeschaltet, fährt sie zuerst komplett hoch. Wird anschließend keine Musik gehört, fährt sie nach 10 min herunter. Ecomode ist keine Standby- Funktion im Sinne vom Standby, da Teile der MRE 220 weiterhin in Betrieb sind. -
Seite 18: Elektronischer Xlr Eingang
Cinch-Eingang geschaltet. Diese Stellung kann dann Vorteile bringen, wenn die Vorstufe einen Ausgangswiderstand höher als 500 Ohm hat. Das Ansteuern der MRE 220 mit einer Vorstufe, die einen hohen Ausgangswiderstand hat, würde sonst die Qualität der Eingangsstufe der MRE 220 beeinträchtigen. -
Seite 19: Röhren
RÖHREN 7.1. Das Entfernen des Abdeckgitters Der Betrieb des Gerätes ohne Schutzgitter ist unzulässig und geschieht auf eigene Gefahr! Das Abdeckgitter entfernen: Schalten Sie zu Ihrer eigenen Sicherheit das Gerät mit dem Netzschalter aus und ziehen Sie das Netzkabel ab. Ziehen Sie das Gitter nach oben ab. -
Seite 20: Bias Messelektronik
Mit der BIAS-Messeinrichtung wird der Ruhestrom der Endröhren kontrolliert und eingestellt. Die korrekte BIAS-Einstellung aller vier Röhren ist wichtig für die Klangeigenschaften der Endstufe und die Lebensdauer der Röhren. Daher wurde in der MRE 220 eine BIAS-Messeinrichtung integriert, die es ermöglicht, den BIAS ohne zusätzliche Messgeräte einzustellen. - Seite 21 7. RÖHREN Die Einstellung des BIAS Die BIAS-Einstellung sollte ohne Signal erfolgen. Es genügt, den Volume-Regler des Vorverstärkers auf 0 zu drehen, die Lautsprecher brauchen nicht abgetrennt zu werden. Die Endröhren müssen Betriebstemperatur haben. Eine zuverlässige Einstellung oder Korrektur ist also erst nach 15 - 30 min sinnvoll. Eine Aus- nahme davon ist der Fall, dass eine oder mehrere Röhren schon im kalten Zustand auf "plus"...
- Seite 22 7. RÖHREN Die LED Kurven, erweiterte Einstellungen der BIAS Justage Es gibt einen oberen Einstellgrenzwert BIAS "High", bei dem die grüne und die rote LED gleichzei- tig leuchten und den unteren Einstellgrenzwert BIAS "Low", bei dem die gelbe und die grüne LED gleichzeitig leuchten.
-
Seite 23: Röhrentausch
In dieser Zeit ist täglicher Betrieb (auch mit höherem Pegel) von Vorteil, aber keine Voraussetzung. Dauerbetrieb verkürzt die Einbrennzeit nur unwesentlich und ist daher nicht empfehlenswert. Sowohl die von OCTAVE eingesetzten Röhren im Gerät als auch die von uns versandten Ersatzröhren haben einen 48 stündigen Dauerlauf absolviert. Sie können ohne weitere Maß- nahmen auf Grün justiert werden und sind „... -
Seite 24: Betrieb Mit Black Box Oder Super Black Box
8.1. Option: Externe Black Box Beschreibung Mit den Black Boxen hat OCTAVE ein Instrument geschaffen, den Verstärker flexibel und noch punktgenauer auf den jeweiligen Lautsprecher einstellen zu können. Die Black Boxen wurden vor allem für den Einsatz an anspruchsvollen Lautsprechern konzipiert. -
Seite 25: Option: Externe Super Black Box
8. BETRIEB MIT (SUPER) BLACK BOX 8.2. Option: Externe Super Black Box Die Bedienung Blaue Power-LED: Die blaue Power-On-LED leuchtet bei eingeschalteter Endstufe (bzw. Vollverstärker). Das An- und Ausschalten erfolgt mit dem Netzschalter der Endstufe. Gelbe Unload (Entlade)-LED: Die gelbe Entlade-LED leuchtet nach dem Abschalten der Endstufe für ca. -
Seite 26: Fehlersuche
Regel auch bei Tunern/SAT/Video-Verbindungen gegeben, da diese Geräte an Hochantenne oder Kabel angeschlossen sind. Hochantenne und Kabel sind jedoch ebenfalls geerdet, so dass eine Brummschleife über den Antenneneingang entsteht. Die MRE 220 ist ebenfalls geer- det. Die MRE 220 ist jedoch mit einer speziellen Technik ausgestattet. Diese verhindert Brummschleifen zuverlässig. -
Seite 27: Technische Daten Und Abmessungen
10. TECHNISCHE DATEN UND ABMESSUNGEN Endstufe MRE 220: Konfiguration: Push Pull Pentoden Schaltung Class A/B; Negative Gitter Vorspannung für jede Röhre separat einstellbar mit 10-Gang Präzisionsreglern. Breitband Ausgangstrafo mit PMZ Kern. Ausgangsleistung an 4 Ohm: Leistungswahlschalter auf High: 200 W Sinus Dauer... - Seite 28 10. TECHNISCHE DATEN UND ABMESSUNGEN Abmessungen : Maße über alles in mm Diagramm Klirrfaktor in % bei 3 Watt/4 Ohm im Frequenzbereich von 30 Hz - 20 kHz bei verschiedenen Bias Einstellungen Diagramm 1 Kurve 1: Bias optimal justiert Kurve 2: Bias 10% verstellt Kurve 3: Bias 30% verstellt...
-
Seite 29: Häufig Gestellte Fragen (Faq)
Welche Bedeutung haben Impedanz und Wirkungsgrad des Lautsprechers? Impedanz und Wirkungsgrad moderner Lautsprecher sind kein Kriterium für den Betrieb an OCTAVE Verstärkern. Der häufig zitierte Dämpfungsfaktor ist in der Regel kein Garant für die sogenannte Kontrolle des Lautsprechers. In der Praxis sind Lautsprecher ab 85 dB Wirkungs- grad geeignete Partner für Röhrenverstärker. - Seite 30 We reserve the right to alter and improve the specifications in pursuit of better. OCTAVE logo is a registered trade mark of Andreas Hofmann. Copyright by Andreas Hofmann. Reproduction in whole or part is prohibited. edited EN2012 OCTAVE AUDIO Germany...
