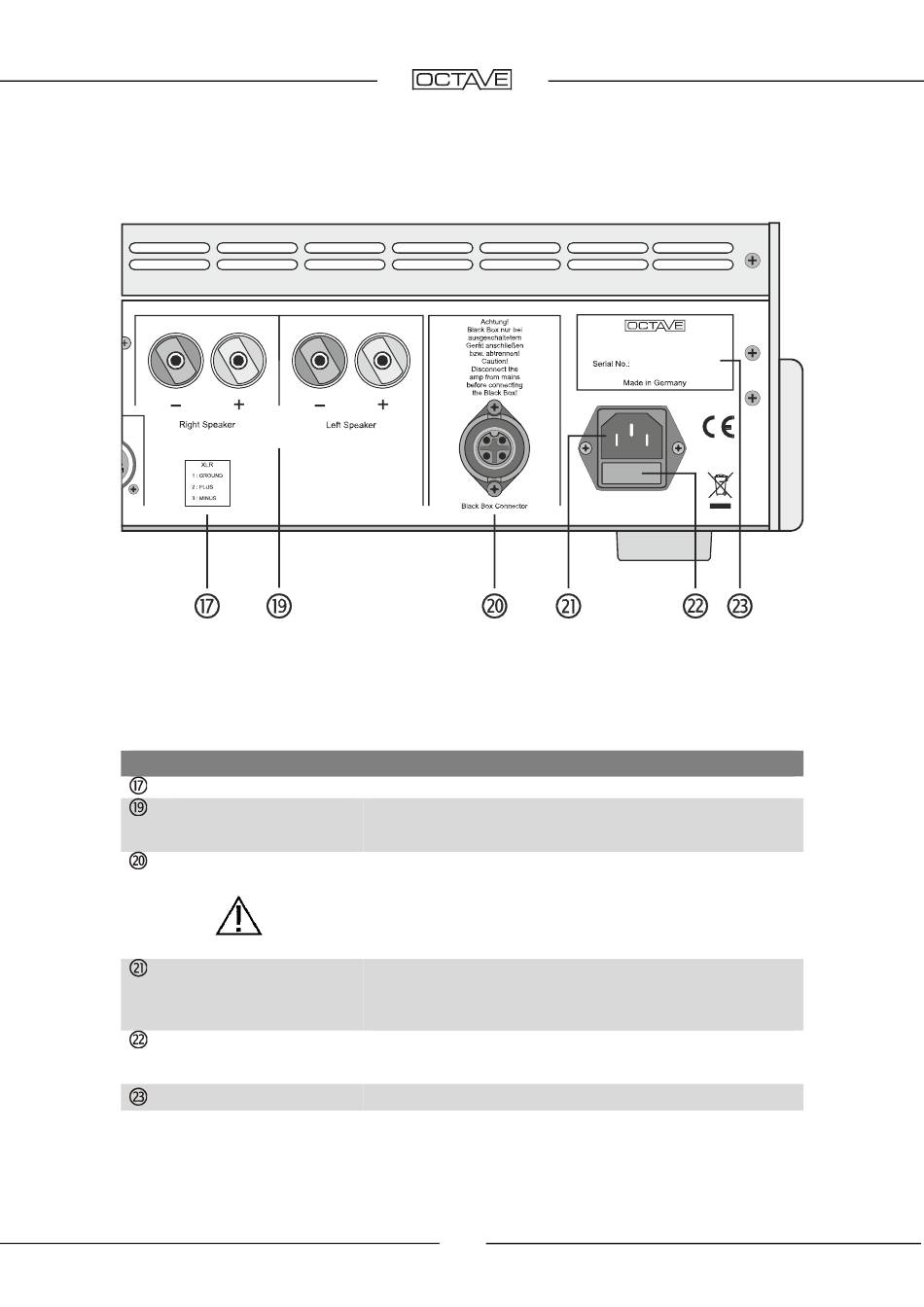

5. RÜCKFRONT V 70 CLASS A: ANSCHLÜSSE
Legende
CD 2
Lautsprecherausgänge
(Super) Black-Box-
Anschluss
Netzanschluss
Sicherung
Typenschild
Hinweis für die Anschlussbelegung der XLR Buchsen
Anschlussklemmen für die Lautsprecher.
Rot = Pluspol, Schwarz = Minuspol
Minuspol des Lautsprechers ist mit Signalmasse verbunden
Die Black Box ist eine externe Netzteilverstärkung für die
Endstufe (siehe Kapitel 10.)
Vor dem Anschließen und Abtrennen der Black Box
muss der Verstärker mit dem Netzschalter ausgeschaltet
werden!
Netzeingang, Kaltgerätebuchse, mit von außen zugänglicher
Sicherung. Die Sicherung sitzt im Schubfach unterhalb der
Buchse. Das Fach kann nach Ziehen des Kaltgerätesteckers
geöffnet werden
bei 230/240 V Netz: 4 A träge H (T4AH- 5 x 20 mm)
bei 115/120 V Netz: 6.3 A träge H (T6.3AH 5 x 20 mm)
bei 100 V Netz: 6,3 A träge H (T6.3AH 5 x 20 mm)
Ausführung und Seriennummer
17
Integrated amplifier
V 70 CLASS A
230V~ / 50-60 Hz / 350W
