Track-Control

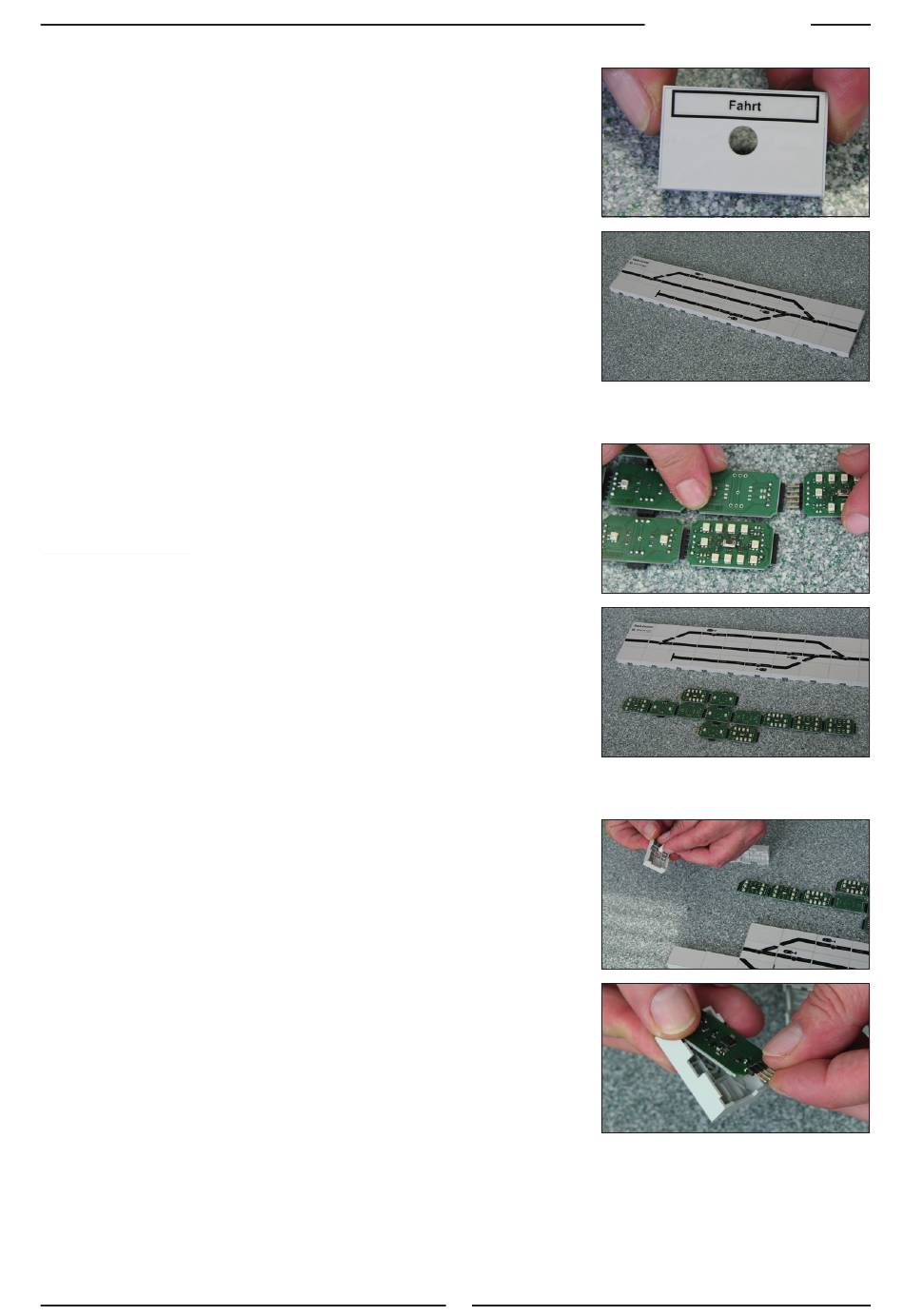

Kleben Sie anschließend die Fensterfolie auf.
Legen Sie nun alle Kunststoffsegmente entsprechend dem
Gleisplan zusammen.
Vorbereitung der Elektronikplatinen
Stecken Sie jetzt die benötigten Platinen laut Gleis- oder Verbin-
dungsplan zusammen.
HINWEIS: Die seitlichen Stiftleisten müssen dabei immer nach
links zeigen, die senkrechten Stiftlei sten der Kreuz-Verbinder
immer nach oben.
Platzieren Sie die Kunststoffsegmente und die zusammenge-
steckten Platinen untereinander.
Fertigstellung
Nun nehmen Sie die ersten vier Kunststoffsegmente, beginnend
in der rechten unteren Ecke des Stellpultes, und bestücken Sie
sie, falls erforderlich mit Tastern.
Bestücken Sie die Kunststoffsegmente anschließend, falls er-
forderlich, mit Platinen.
9
