Track-Control

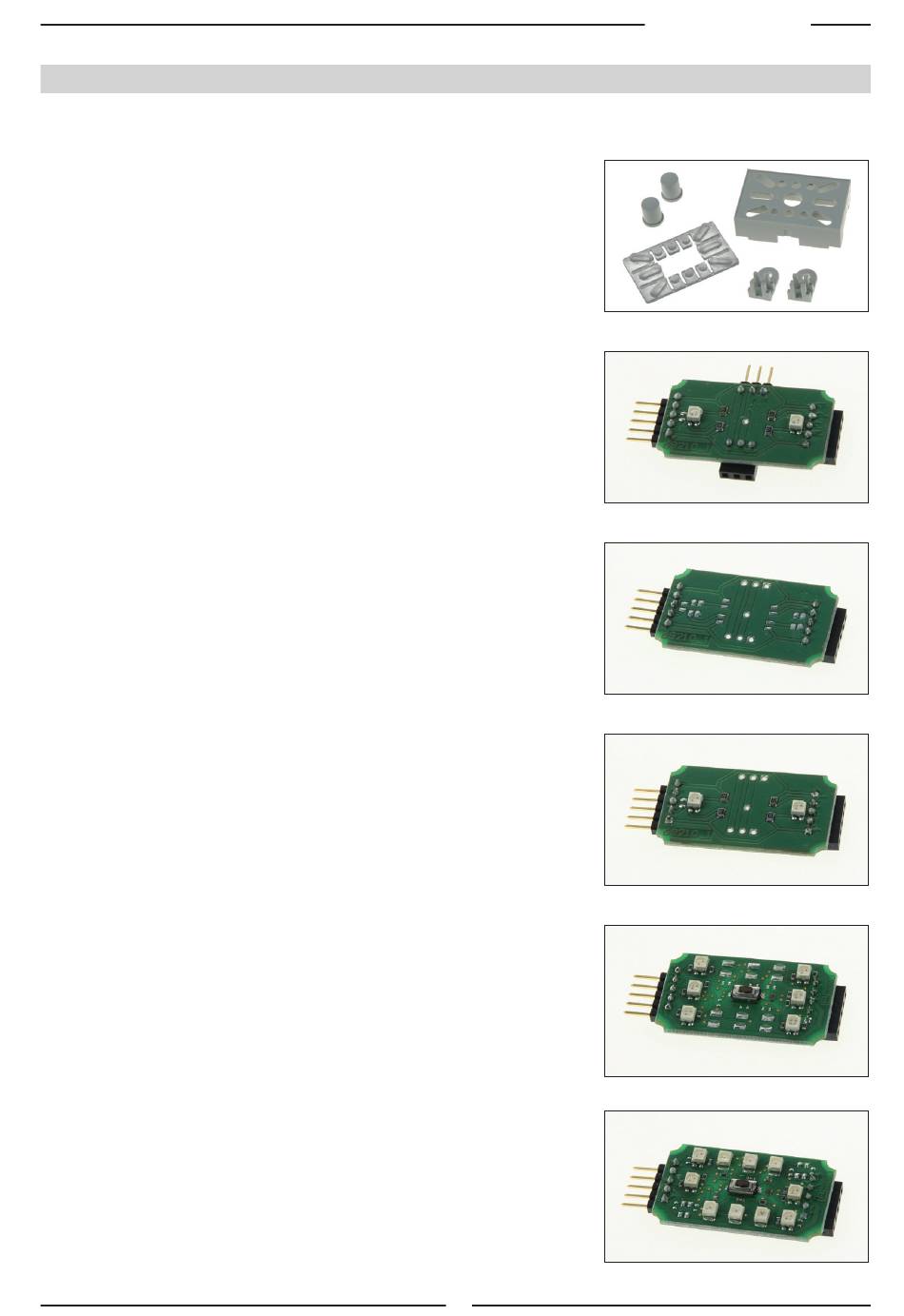

1.2 Nur wenige verschiedene Module eröffnen alle Möglichkeiten
Jedes Modul besteht aus einem, nur 25 x 40 x 12 mm großen Gehäuse und einer Elektronik platine.
Kunststoffsegmente 69 100
Die Kunststoffsegmente sind universell für alle Module verwend-
bar. Streuscheiben verteilen das Licht, Tastenkappen für Module
mit Schaltfunktionen, Steckverbinder zum Fixieren der einzelnen
Segmente untereinander und auf der Unterlage.
Mit den verschiedenen Symbolfolien und der entsprechenden
Programmierung reichen nur 5 verschiedene Elektronik platinen,
um ein komplexes Stellpult aufzubauen.
Kreuz-Verbindungsplatine 69 210
Verbinden die einzelnen Zeilen des Gleisbildstellpultes untereinan-
der und sind pro Zeile mindestens einmal erforderlich. Mit gelber
Fahrwegausleuchtung und Rotausleuchtung zur Be setzt anzeige.

Verbindungsplatine ohne Ausleuchtung 69 212

Verbindet die einzelnen Segmente einer Zeile des Gleisbildstell-
pultes untereinander, wenn in diesen Segmenten keine Funktion
enthalten sein soll.

Verbindungsplatine mit Ausleuchtung 69 214

Verbindet die einzelnen Segmente einer Zeile des Gleisbildstell-
pultes untereinander. Mit gelber Fahrwegausleuchtung und Rot-
ausleuchtung zur Besetztanzeige.
Weichenplatine 69 220
Zum Schalten von Weichen, Doppelkreuzungsweichen, einfachen
Kreuzungsweichen, Dreiwegweichen, Beleuchtungen und Ent-
kupplungsgleisen. Korrekte Ausleuchtung von Kreuzungsweichen,
auch wenn diese nur einen Antrieb haben. Mit Belegtmeldung für
die Weiche.
Signalplatinen 69 230 und 69 280
Werden benötigt für Einfahr- und Ausfahrsignale, Haupt-, Ran-
gier- und Vorsignale, Start-Ziel-Tasten, Gleis- und Hilfstasten.
Die Signalplatinen 69 280 sind spezielle Signalplatinen für Gleis-
bildstellpulte mit Linksverkehr.
5
