 Dreiwegweichen
 Entkupplungsgleisen
 Mit Belegtmeldung für die Weiche
 Korrekte Ausleuchtung von Kreuzungsweichen, auch wenn diese nur einen Antrieb haben.
 Ausleuchtung und Belegtmeldung von Nachbarfeldern mit Verbindungsplatinen innerhalb der Zeile.
Weichen
Die Weichenausleuchtung zeigt immer die aktuelle Weichenstellung an. In gelb, wenn der Weichen-
gleisabschnitt „frei" ist und in rot, wenn er „besetzt" ist.
Alle Stellungen der Weiche oder Kreuzung werden über den Modultaster geschaltet. Wird er betätigt,
so wird der Weichenantrieb eingeschaltet und die nächste Weichenstellung eingestellt. Per Tastendruck
werden so alle möglichen Weichen-/Kreuzungsstellungen hintereinander durchgeschaltet: Bei Weichen 2
verschiedene Stellungen, bei EKW's und Dreiwegweichen drei Stellungen und bei DKW's vier Stellungen.
TIPP: Mit TC-Edit kann eingestellt werden, dass die Anzeige während des Weichenumlaufs blinken soll.
Blinkrate und Blinkzeit sind fest eingestellt und können nicht beeinflusst werden. Erhält das Weichen-
modul einen Weichenbefehl vom LocoNet und hat bereits die richtige Stellung, blinkt die Anzeige nicht.
Schaltvorgänge
Mit jeder Betätigung des Tasters wird der Zustand des angeschlossenen Verbrauchers umgeschaltet.
LED Bedeutung
dunkel Funktion ausgeschaltet
leuchtet gelb Funktion eingeschaltet
Entkuppler
Angeschlossen werden können alle Entkuppler mit einer Magnetspule. Die Entkupplerbohle ist solan-
ge oben, wie der Taster gedrückt gehalten wird oder bis die maximale Schaltzeit für Magnetartikel in
der Intellibox abgelaufen ist (gilt nicht für den Analogbetrieb, hierzu bitte das Kapitel 5.5.4 beachten).

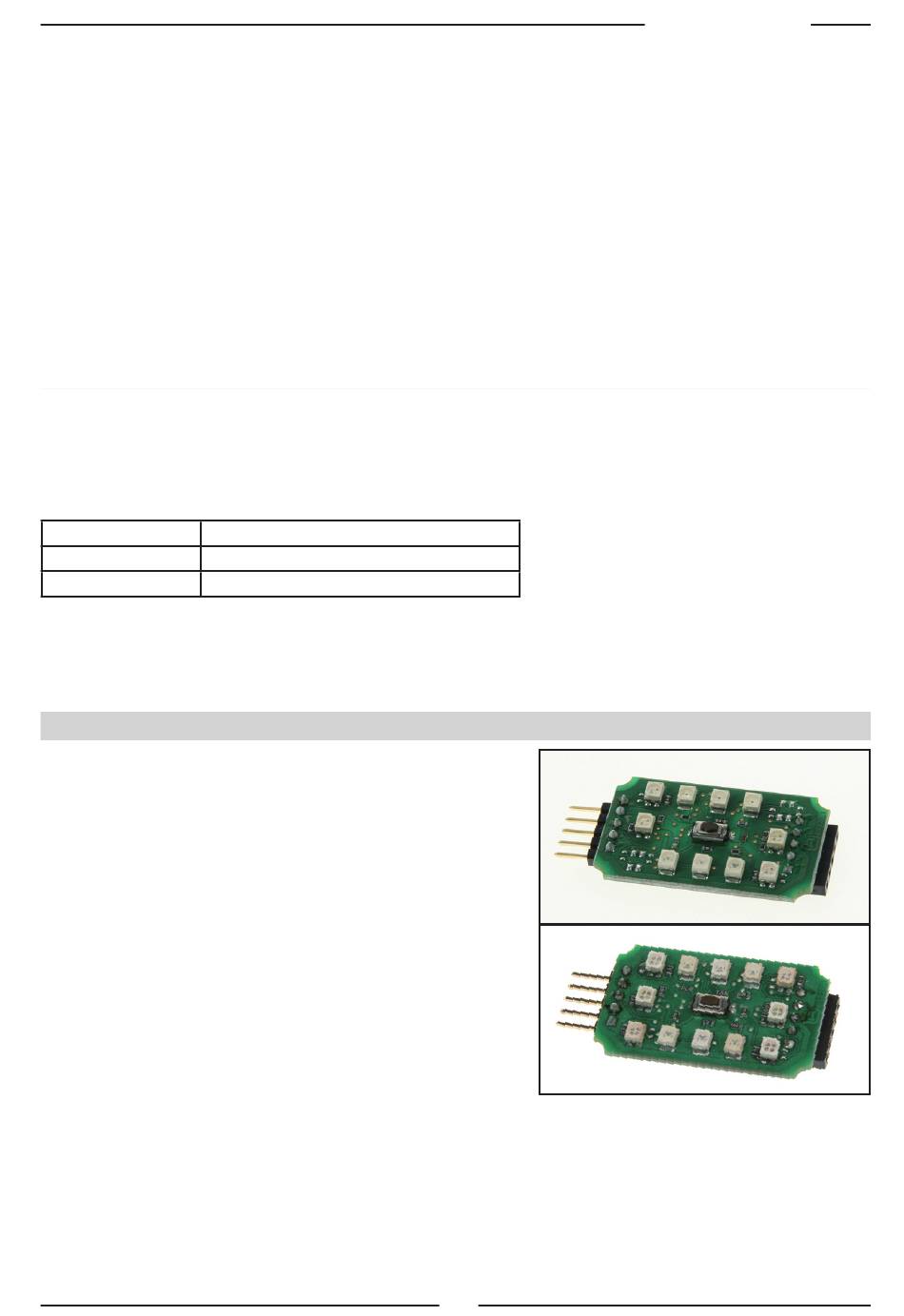

4.4 Die Signalmodule 69 230 und 69 280 (Linksverkehr)

Das Signalmodul wird benötigt für
 Einfahr- und Ausfahrsignale
 Haupt-, Rangier- und Vorsignale
 Zwergsignale Linksverkehr (nur 69 280)
 Schalten von mehrbegriffigen Signalen über
Gruppentasten
 Dynamische Zuordnung von Vorsignalen zu
Hauptsignalen im Fahrweg
 Start-Ziel-Tasten für Fahrstraßen
 Gleistasten
 Hilfstasten
 Ausleuchtung und Gleisbelegtmeldung im Signalfeld
und in Nachbarfeldern mit Verbindungsplatinen innerhalb
der Zeile

Signalsteuerung von Haupt-, Gleissperr- und Zwergsignalen (Linksverkehr)

Die Stellungen der Haupt-, Gleissperr- und Zwergsignale werden, wenn mit TC-Edit nicht anders
programmiert, direkt über den Modultaster geschaltet.
Wird die Taste auf dem Signalmodul betätigt, so schaltet das Signal in die jeweils andere Stellung.
Beim Hauptsignal z.B. von „rot" auf „grün", beim Gleissperrsignal von „gelb" auf „rot" und beim Zwerg-
signal (Linksverkehr) von „dunkel" auf „grün". Die entsprechende Signalausleuchtung zeigt immer die
aktuelle Signalstellung an.
19
Track-Control
69 230
69 280
