Track-Control

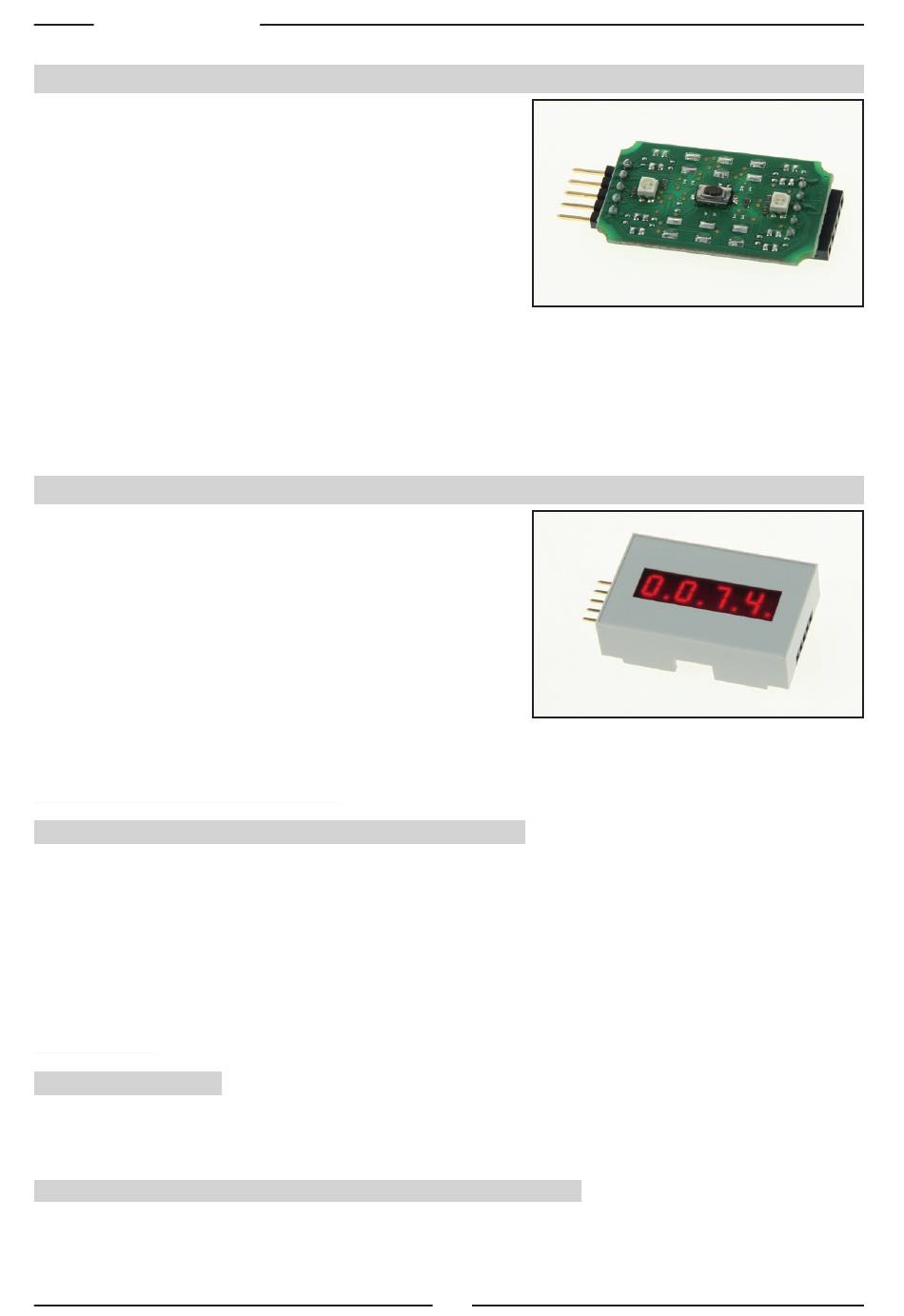

4.5 Der Fahrstraßenspeicher 69 240
Der Fahrstraßenspeicher dient zum Schalten von Fahrstra-
ßen über das Gleisbildstellpult. Er enthält alle Schaltfolgen,
die zum Schalten von Fahrstraßen notwendig sind. In den
Schaltfolgen müssen die Befehle abgelegt werden, die
die zugehörigen Weichen und Signale in die richtige
Stellung bringen,
die Fahrstraße gelb ausleuchten, wenn der Fahrweg
festgelegt ist,
festgelegte Fahrstraßen wieder auflösen,
Vorsignale mit Hauptsignalen dynamisch verknüpfen.
Die Anzahl der Fahrstraßen ist beliebig, bis zu einer Summe von 2000 Einzelbefehlen. Fahrstraßen
können über Start-Ziel-Tasten aufgerufen werden. Eine Schaltfolge kann andere Schaltfolgen verrie-
geln, damit diese nicht mehr ausgeführt werden können. Vorsignale werden in Fahrstraßen immer
dem richtigen Hauptsignal zugeordnet.
Die Programmierung erfolgt über das Konfigurationsprogramm TC-Edit.
4.6 Die Zugnummernanzeige 69 250
Die Zugnummernanzeige wird zur Anzeige der Lokadresse,
der Zugkategorie, der Fahrtrichtung, der Geschwindigkeit,
und der Blockzustandsmeldung die ein LISSY/MARCo-
Empfänger ermittelt hat, benutzt. Über die Möglichkeit bis
zu 16 Anzeigen vorzukonfigurieren und per Tastendruck die
Anzeige umzuschalten, lässt sich das Modul zur Anzeige
der Informationen verschiedener LISSY/MARCo-Empfän-
ger an unterschiedlichen Stellen auf der Anlage flexibel
einsetzen. Angezeigt werden immer Informationen zu der
Lok, die den Sensor eines LISSY/MARCo-Empfängers (z.B.
am Ausfahrgleis des Schattenbahnhofs) als letztes passiert hat.
HINWEIS: Die Zugnummernanzeige funktioniert nur in Verbindung mit den Lok-individuellen Steue-
rungssystemen LISSY oder MARCo.
4.6.1 Programmierung des Moduls per Taster
Auf der Rückseite des Moduls befindet sich ein Taster. Wird dieser Taster betätigt, so wechselt das
Modul in den Programmiermodus und zeigt im Display „Prog". Jetzt kann das Modul direkt durch das
Überfahren eines LISSY/MARCo-Empfängers mit einer Lok mit LISSY/MARCo-Sender programmiert
werden. Einfach die Lok über den Abschnitt fahren lassen, dessen Empfängerdaten später im Display
angezeigt werden sollen. Hat die Lok den Abschnitt überfahren, erlischt die Anzeige „Prog" und die
Lokadresse der Lok, die den Abschnitt des gewünschten LISSY/MARCo-Empfängers überfahren hat,
wird im Display angezeigt.
HINWEIS: Voraussetzung ist, dass sich alle Moduleinstellungen zuvor in der Werkseinstellung be-
funden haben.
4.6.2 Das Display
Bei Einschalten des Displays werden immer zunächst die Informationen des LISSY/MARCo-Empfängers
mit der Adresse aus dem Anzeigespeicher Nr. 1 angezeigt. Wird das Display auf einen anderen LISSY/
MARCo-Empfänger umgeschaltet, so werden dessen Informationen abgefragt und angezeigt.
4.6.2.1 Anzeige bei Grundfunktionen und Schaltbetrieb
Ist die LNCV 2 des LISSY/MARCo-Empfängers auf die Betriebsarten 0-3 (Grundfunktionen, Schaltbe-
trieb) eingestellt, so wird immer die Lok angezeigt, die als letzte diesen Abschnitt passiert hat. Diese
Anzeige bleibt erhalten, bis die nächste Lok in diesen Abschnitt einfährt.
20
