Track-Control

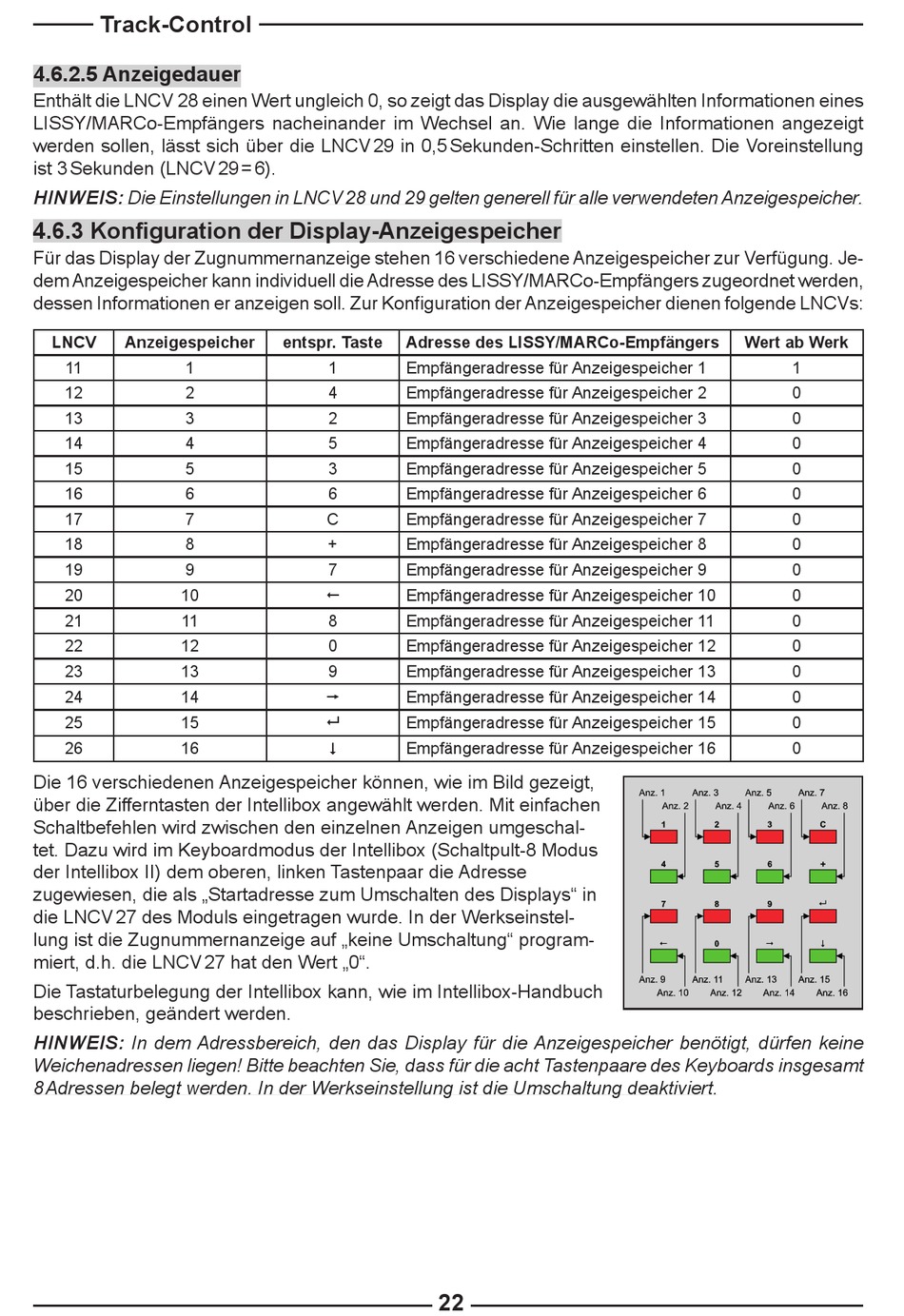

4.6.2.5 Anzeigedauer
Enthält die LNCV 28 einen Wert ungleich 0, so zeigt das Display die ausgewählten Informationen eines
LISSY/MARCo-Empfängers nacheinander im Wechsel an. Wie lange die Informationen angezeigt
werden sollen, lässt sich über die LNCV 29 in 0,5 Sekunden-Schritten einstellen. Die Voreinstellung
ist 3 Sekunden (LNCV 29 = 6).
HINWEIS: Die Einstellungen in LNCV 28 und 29 gelten generell für alle verwendeten Anzeigespeicher.
4.6.3 Konfiguration der Display-Anzeigespeicher
Für das Display der Zugnummernanzeige stehen 16 verschiedene Anzeigespeicher zur Verfügung. Je-
dem Anzeigespeicher kann individuell die Adresse des LISSY/MARCo-Empfängers zugeordnet werden,
dessen Informationen er anzeigen soll. Zur Konfiguration der Anzeigespeicher dienen folgende LNCVs:
LNCV
Anzeigespeicher
11
1
12
2
13
3
14
4
15
5
16
6
17
7
18
8
19
9
20
10
21
11
22
12
23
13
24
14
25
15
26
16
Die 16 verschiedenen Anzeigespeicher können, wie im Bild gezeigt,
über die Zifferntasten der Intellibox angewählt werden. Mit einfachen
Schaltbefehlen wird zwischen den einzelnen Anzeigen umgeschal-
tet. Dazu wird im Keyboardmodus der Intellibox (Schaltpult-8 Modus
der Intellibox II) dem oberen, linken Tastenpaar die Adresse
zugewiesen, die als „Startadresse zum Umschalten des Displays" in
die LNCV 27 des Moduls eingetragen wurde. In der Werkseinstel-
lung ist die Zugnummernanzeige auf „keine Umschaltung" program-
miert, d.h. die LNCV 27 hat den Wert „0".
Die Tastaturbelegung der Intellibox kann, wie im Intellibox-Handbuch
beschrieben, geändert werden.
HINWEIS: In dem Adressbereich, den das Display für die Anzeigespeicher benötigt, dürfen keine
Weichenadressen liegen! Bitte beachten Sie, dass für die acht Tastenpaare des Keyboards insgesamt
8 Adressen belegt werden. In der Werkseinstellung ist die Umschaltung deaktiviert.
entspr. Taste
Adresse des LISSY/MARCo-Empfängers
1
Empfängeradresse für Anzeigespeicher 1
4
Empfängeradresse für Anzeigespeicher 2
2
Empfängeradresse für Anzeigespeicher 3
5
Empfängeradresse für Anzeigespeicher 4
3
Empfängeradresse für Anzeigespeicher 5
6
Empfängeradresse für Anzeigespeicher 6
C
Empfängeradresse für Anzeigespeicher 7
+
Empfängeradresse für Anzeigespeicher 8
7
Empfängeradresse für Anzeigespeicher 9
Empfängeradresse für Anzeigespeicher 10
8
Empfängeradresse für Anzeigespeicher 11
0
Empfängeradresse für Anzeigespeicher 12
9
Empfängeradresse für Anzeigespeicher 13
Empfängeradresse für Anzeigespeicher 14
Empfängeradresse für Anzeigespeicher 15
Empfängeradresse für Anzeigespeicher 16
22
Wert ab Werk
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
