Track-Control

4. Die einzelnen Komponenten

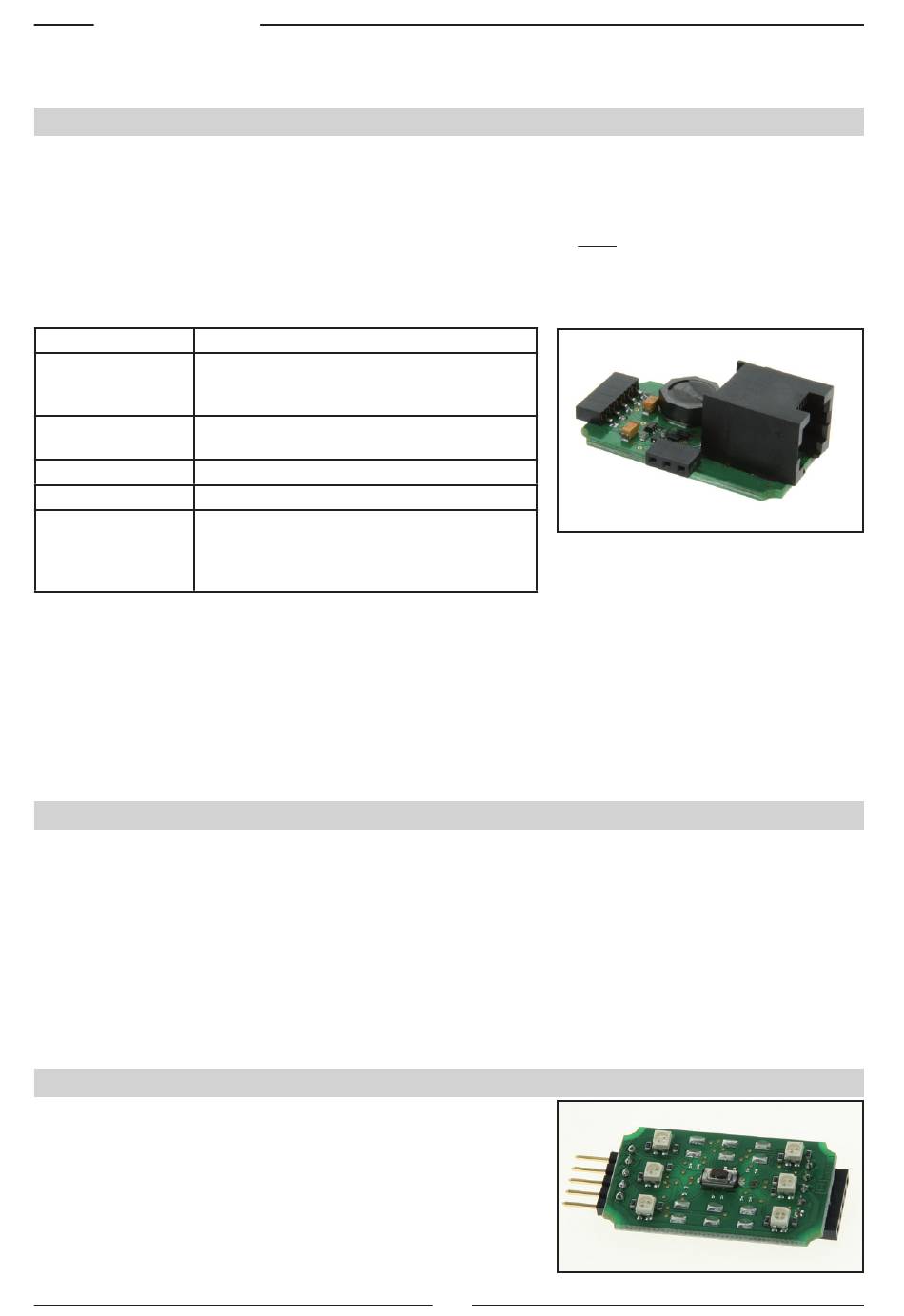

4.1 Das Anschlussmodul

Über das Anschlussmodul wird das Stellpult mit dem LocoNet verbunden. Die Stromversorgung wird durch
das LocoNet bereit gestellt. Die Belastung des Anschlussmoduls (max. 600 mA) wird ständig gemessen
und über die LED (Oberseite) angezeigt. Mit der Modultaste (Oberseite) kann die Gleisspannung der
Digitalzentrale ein- und ausgeschaltet werden (entspricht GO / STOP der Intellibox). Im Digitalbetrieb ist
darauf zu achten, dass beim Einschalten der Anlage der Modultaster nicht gedrückt ist, da sich das Modul
dadurch in den Analogbetrieb versetzt (LED blinkt grün). In diesem Fall das Modul vom LocoNet trennen
und mit gedrücktem Taster wieder verbinden (LED blinkt rot). Nun das Modul erneut vom LocoNet trennen
und wieder einstecken. Danach arbeitet das Anschlussmodul wieder im Digitalbetrieb.
Zustand der LED Erläuterung
grün - blinkt Startphase, Ausgangsspannung noch nicht
eingeschaltet oder Modul im Programmier-
modus
grün - leuchtet Betrieb, Ausgangsspannung eingeschaltet,
Belastung normal
gelb - leuchtet Belastung hoch
rot - leuchtet Belastung zu groß
rot - blinkt Überlast, Ausgangsspannung ausgeschaltet
(schaltet sich nach kurzer Zeit wieder ein),
oder Gleisspannung ausgeschaltet. Kann
über Modultaste wieder eingeschaltet werden.
Sollte die Belastung zu groß werden, können weitere Anschlussmodule (69 060) hinzugezogen werden.
Diese werden von LocoNet-Verteilern als Stromeinspeisung (62 260 + 62 270) gespeist und versorgen
dann jeweils einzelne Stellpultbereiche mit weiteren maximal 600 mA. Diese Stellpultbereiche dürfen
keine elektrische Verbindung zueinander haben, also nicht durch Platinen miteinander verbunden sein.
Tipp: Mit TC-Edit wird eine StartUp-Zeit eingestellt, damit die Digitalzentrale erst vollständig starten
kann, bevor die Stellpultsegmente die Daten für Ihre Ausleuchtungen anfragen. Bei Stellpulten mit
mehreren Anschlussmodulen wird diese StartUp-Zeit durch TC-Edit für alle Anschlusmodule automa-
tisch erhöht (korrekt ausgefüllter Verbindungsplan in TC-Edit vorausgesetzt).

4.2 Die Verbindungsplatinen

Kreuz-Verbindungsplatinen 69 210
Verbinden die einzelnen Zeilen des Gleisbildstellpultes untereinander und sind pro Zeile mindestens
einmal erforderlich. Mit gelber Fahrwegausleuchtung und Rotausleuchtung als Gleisbelegtmeldung.

Verbindungsplatinen ohne Ausleuchtung 69 212

Verbinden die einzelnen Segmente einer Zeile des Gleisbildstellpultes untereinander, wenn in diesen
Segmenten keine Funktion enthalten sein soll.

Verbindungsplatinen mit Ausleuchtung 69 214

Wie 69 212, aber mit gelber Fahrwegausleuchtung und Rotausleuchtung als Gleisbelegtmeldung.

4.3 Das Weichenmodul 69 220

Mit dem Weichenmodul können Weichen, Schaltvorgänge,
wie z.B. eine Häuserbeleuchtung, und Entkuppler geschaltet
werden. Jedes Weichenmodul verfügt über einen Taster zum
Schalten von
 Weichen
 Doppelkreuzungsweichen
 Einfachen Kreuzungsweichen
