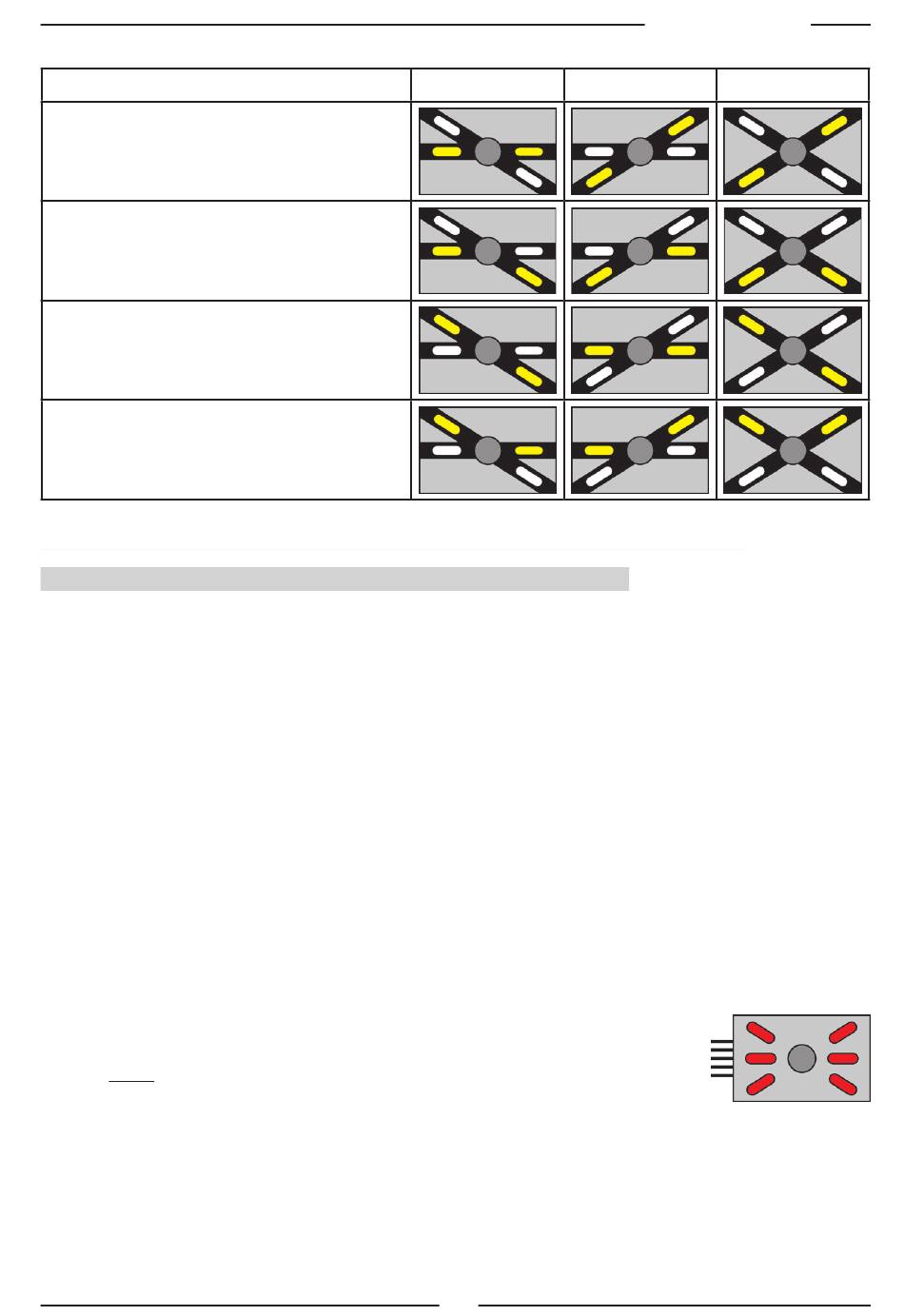

Weichenadresse
Schaltadresse grün (Weiche gerade)
Adresse für die Ausleuchtung rot (1. Fahrweg)
Schaltadresse rot (Weiche rund)
Adresse für die Ausleuchtung rot (1. Fahrweg)
Schaltadresse grün (Weiche gerade)
Adresse für die Ausleuchtung grün (2. Fahrweg)
Schaltadresse rot (Weiche rund)
Adresse für die Ausleuchtung grün (2. Fahrweg)
HINWEIS: Sollte die Ausleuchtung des Moduls nicht der tatsächlichen Stellung der Weichen entspre-
chen, so müssen die Anschlusskabel des Antriebs gegeneinander getauscht werden.
3.2.4 Programmierung für Weichen mit zwei Antrieben
1. Programmiermodus aufrufen
Den Taster des zu programmierenden Segments solange gedrückt halten, bis alle LEDs blinken.
2. Ausleuchtung auswählen
Den Modultaster so oft drücken (entsprechend der Zahl unter „Position" in der Tabelle der Weichen-
bilder), bis das gewünschte Weichenbild ausgeleuchtet ist.
Die LEDs für den ersten Weichenantrieb, blinken gelb, wenn das Modul die Zuordnung zur ersten
Weichenadresse erwartet.
3. Erste Weichenadresse zuweisen
An der Zentrale die Weichenadresse auf rot oder grün schalten, die den ersten Weichenantrieb
schalten soll.
Die LEDs für den zweiten Weichenantrieb, blinken gelb, wenn das Modul die Zuordnung zur zweiten
Weichenadresse erwartet.
4. Zweite Weichenadresse zuweisen
An der Zentrale die Weichenadresse auf rot oder grün schalten, die den zweiten Weichenantrieb
schalten soll.
Alle LEDs des Moduls blinken rot, wenn das Modul die Zuordnung zu einer
Rückmeldeadresse erwartet.
Falls keine Rückmeldung gewünscht wird, Modultaster betätigen, um die
Programmierung ohne die Zuweisung einer Rückmeldeadresse zu beenden.
5. Rückmeldeadresse zuweisen
Für die Zuweisung einer Rückmeldeadresse an der Zentrale die Magnetartikeladresse (=Rückmel-
deadresse) schalten, die der gewünschten Rückmeldeadresse für das Weichengleis entspricht.
Der Programmiermodus wird automatisch verlassen. Das Modul ist einsatzbereit.
Die Ausleuchtung des Moduls entspricht jetzt der Stellung der Weichen: rund, wenn die Adresse
auf rot gestellt wurde und gerade, wenn die Adresse auf grün gestellt wurde.
DKW (Pos. 4) DKW (Pos. 5)
15
Track-Control
DKW (Pos. 6)
