R-Serie V PROFINET IO RT & IRT
Temposonics
®
Betriebsanleitung
7. Implementierung und Konfiguration über
SIMOTION SCOUT
Diese Anweisung beschreibt beispielhaft die Projektierung einer
Siemens SIMATIC STEP 7 zur Einbindung und Programmierung
R-Serie V Sensors mit PROFINET. Dabei werden
eines Temposonics
®
die Engineering-Software Siemens SIMOTION SCOUT V5.1 und die
Steuerung Siemens SIMOTION P320-4 verwendet. Bei Steuerungen
und Software anderer Versionen und Hersteller kann die Bedienung
abweichen.
HINWEIS
Befolgen Sie die Informationen in der Betriebsanleitung der
Steuerung.

7.1 Anlegen und Konfigurieren eines Projekts

1. Erstellen Sie ein neues Projekt in der Software Siemens
SIMOTION SCOUT, indem Sie in der oberen Menüleiste unter
„Projekt" den Eintrag „Neu..." anklicken.

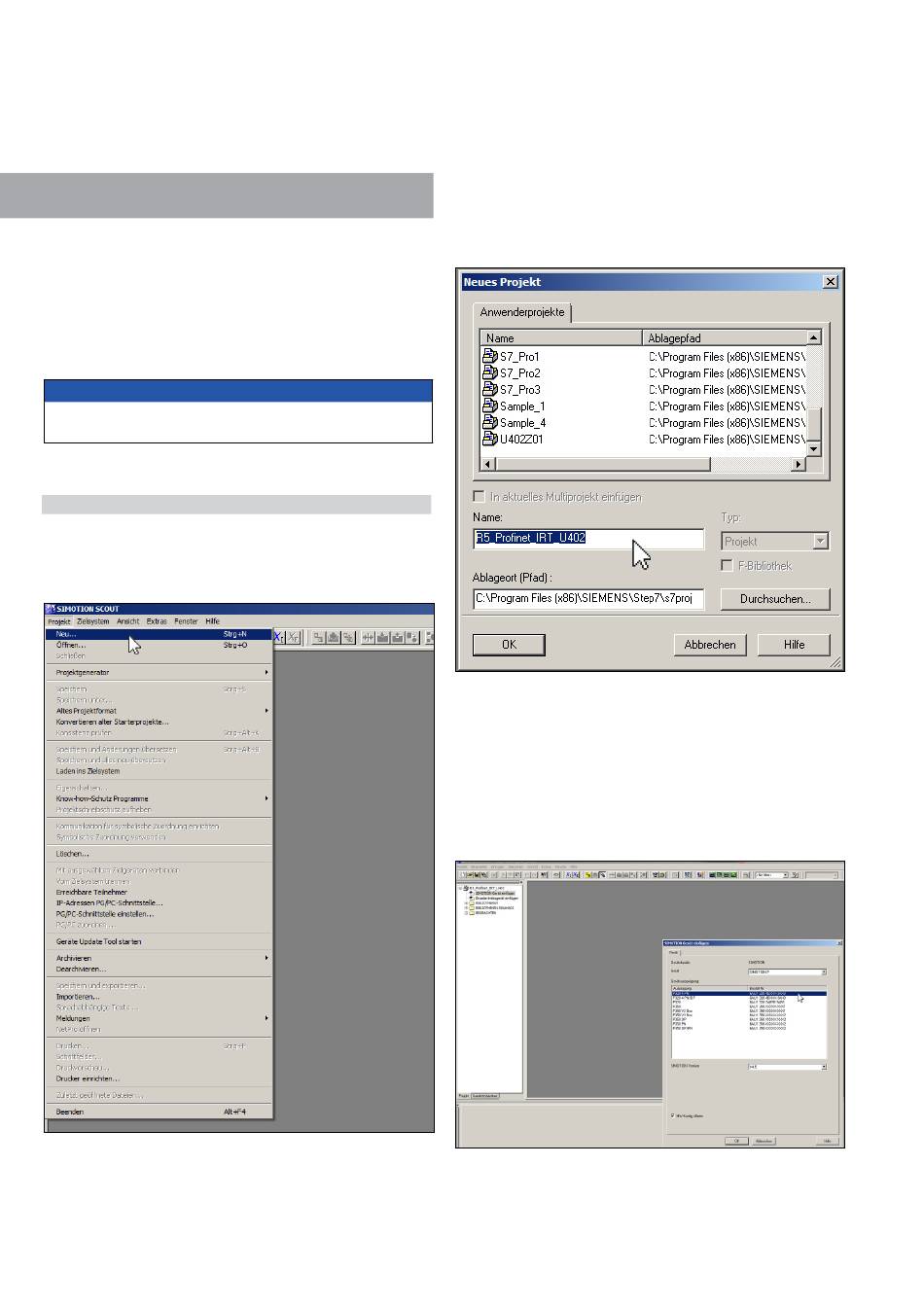

Abb. 51: Erstellung eines neuen Projekts
2. Es öffnet sich das Fenster „Neues Projekt". Tragen Sie den Name
des neuen Projekts ein. In diesem Beispiel wird der Name
„R5_PROFINET_IRT_U402" gewählt. Bestätigen Sie Ihren Eintrag
durch Drücken der Schaltfläche „OK".
Abb. 52: Vergabe eines Projektnamens
3. Fügen Sie die Steuerung in die Applikation ein. In diesem Beispiel
wird das Gerät Siemens SIMOTION P320-4 hinzugefügt. Dazu
wählen Sie in der Projektleiste am linken Bildrand den Eintrag
„SIMOTION Gerät einfügen" mit einem Doppelklick aus. Es öffnet
sich das Fenster „SIMONTION Gerät einfügen". In diesem Beispiel
wird die Geräteausprägung „P320-4 PN" gewählt. Bestätigen Sie
die Auswahl durch Klicken von „OK".
Abb. 53: Einfügen eines SIMOTION Geräts
I 32 I
