4. In dem Fenster „Edit Ethernet Node" wird die MAC-Adresse
des Sensors angezeigt. Tragen Sie die IP-Adresse und die
Subnetzmaske entsprechend Ihres Netzwerks ein. Betätigten Sie
anschließend die Schaltfläche „Assign IP Configuration", um die
Konfiguration durchzuführen.

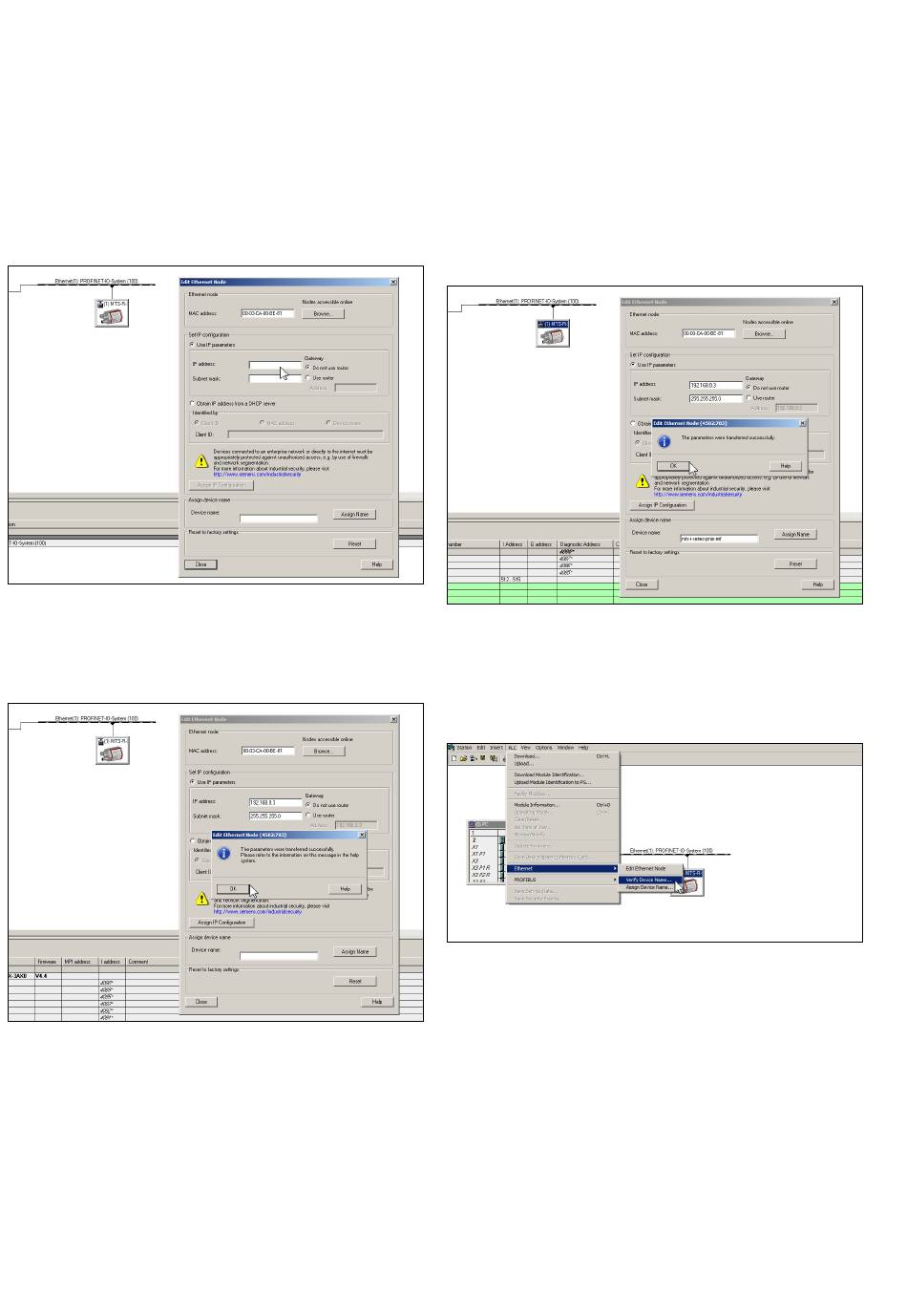

Abb. 71: Durchführung der Netzwerkkonfiguration des ausgewählten Sensors
5. Die erfolgreiche Durchführung der Konfiguration wird durch das
folgende Fenster dargestellt. Bestätigen Sie dies durch Klicken der
Schaltfläche „OK".
Abb. 72: Erfolgreiche Durchführung der Netzwerkkonfiguration des Sensors
6. Vergeben Sie den Namen des Geräts in dem Fenster „Edit
Ethernet Node" durch einen Eintrag in das Feld „Device name".
Klicken Sie anschließend die Schaltfläche „Assign Name". Die
erfolgreiche Durchführung der Namenszuweisung wird durch das
folgende Fenster dargestellt. Bestätigen Sie dies durch Klicken der
Schaltfläche „OK".
Abb. 73: Erfolgreiche Durchführung der Namenszuweisung des Sensors
7. Um die Zuweisung des Namens zu überprüfen, klicken Sie
in der oberen Menüleiste den Eintrag „PLC" an. Wählen Sie
anschließend unter „Ethernet" den Eintrag „Verify Device
Name..."
Abb. 74: Überprüfung der Namenszuweisung
