4.2 Einbau Temposonics
®
RP5-M-A/-V, Beispiel: Anschlussart D58 (Steckerausgang)
48
MS/ER
z.B. für M5
NS/RN
Schrauben
Port 1 L/A L/A Port 2
35,6
Ø 5,3
50
68
Alle Maße in mm

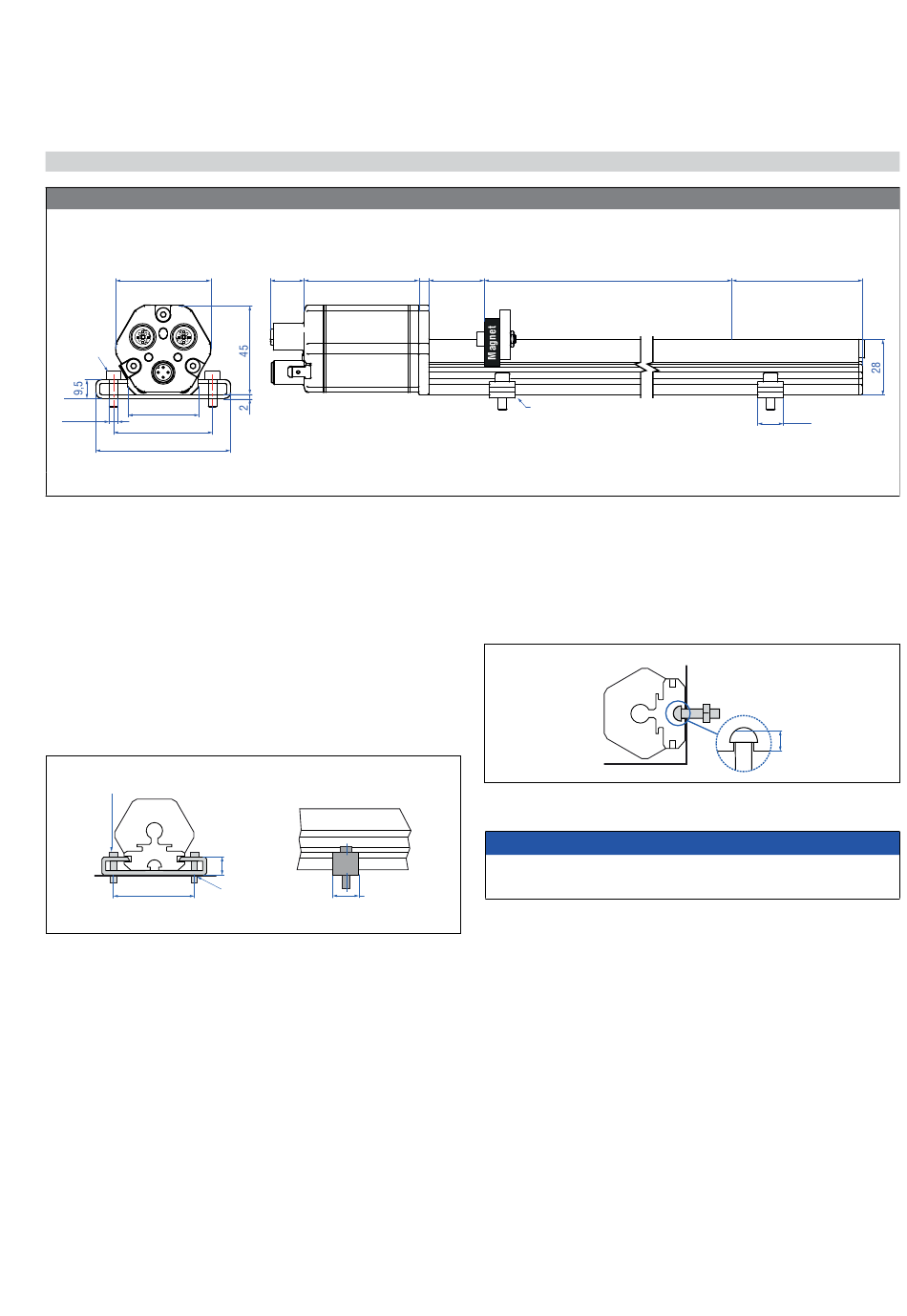

Abb. 3: Temposonics RP5 mit U-Magnet
®
Einbau RP5
Der Profilsensor kann in beliebiger Lage betrieben werden. In der
Regel wird der Sensor fest installiert und der positionsgebende
Magnet am bewegten Maschinenteil befestigt. So kann er über das
Sensorprofil fahren. Der Sensor wird auf einer geraden Fläche der
Maschine mit den Montageklammern angebaut (Abb. 4). Diese werden
in längenabhängiger Anzahl mitgeliefert und sind gleichmäßig auf dem
Profil zu verteilen. Für die Befestigung nutzen Sie M5×20 (DIN 6912)
Schrauben, die mit einem Anzugsmoment von 5 Nm angezogen
werden.
Anzugsmoment: 5 Nm
50
Abb. 4: Montageklammern (Artikelnr. 400 802) mit Zylinderschraube M5×20
Alle Maße in mm
RP5
Sensorelektronikgehäuse
17 58
9,5
Loch-Ø 5,3
14,6
Nullzone Messlänge
5 28 25...6350
Verstellbare
Montageklammer
Alternativ:
Bei engen Einbauverhältnissen kann der Profilsensor auch über die
T-Spur im Profilboden mit einer Zapfenmutter oder einem Nutenstein
M5 (Artikelnr. 401 602) montiert werden (Abb. 5).
Abb. 5: Nutenstein M5 in T-Bodennut (Artikelnr. 401 602)
HINWEIS
Achten Sie auf einen sorgfältigen axialparallelen Anbau des Sensors,
da sonst Magnet oder Messstab beschädigt werden können.
I 9 I
R-Serie V PROFINET IO RT & IRT
Temposonics
®
* Messlänge > 5000 mm
M5
Betriebsanleitung
Totzone
66/71*
14,6
≤ 5
