Info über diese Aufgabe

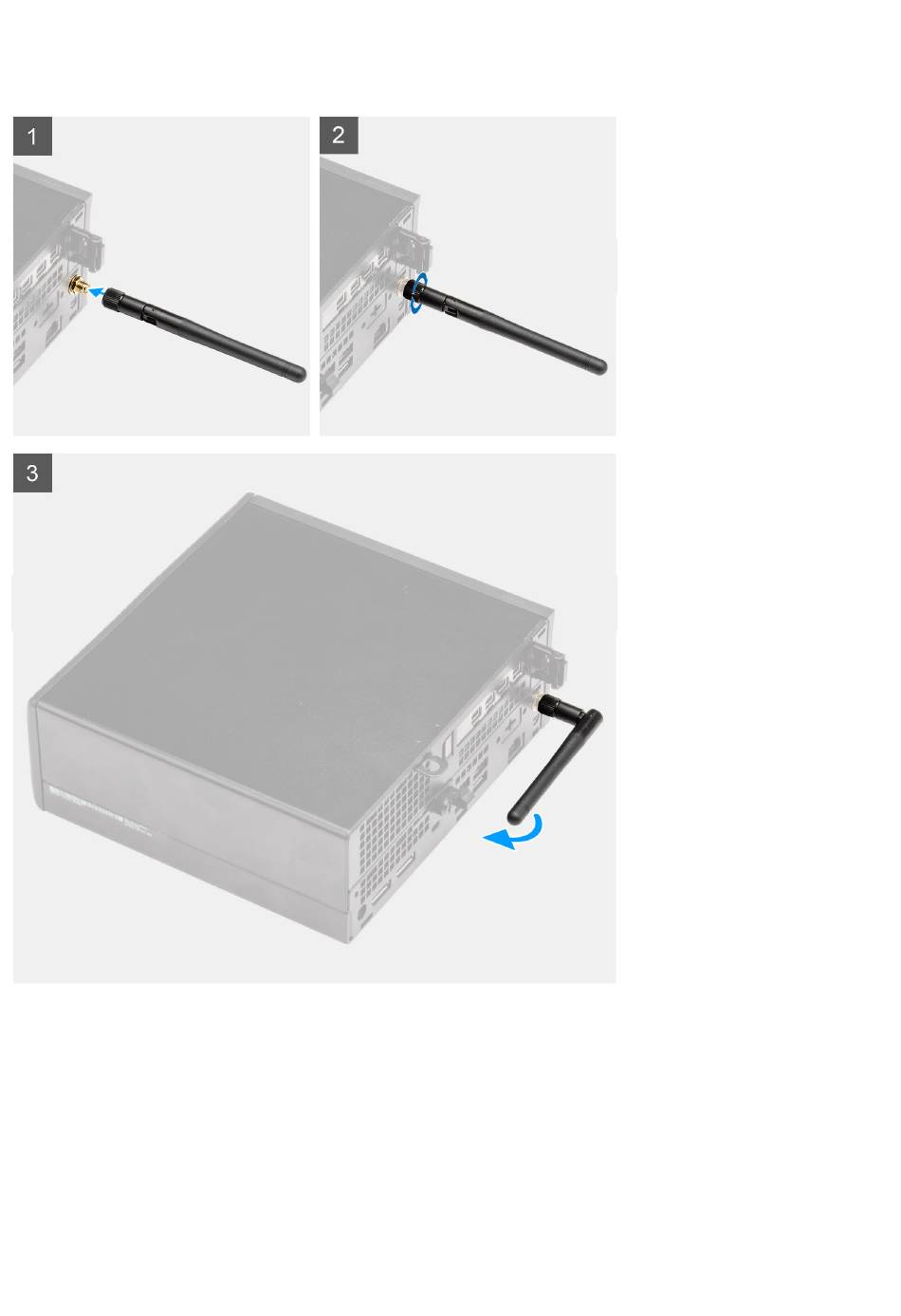

Die folgende Abbildung zeigt die Position der SMA-Antenne und stellt das Verfahren zum Einbauen bildlich dar.
Schritte
1. Richten Sie die Antenne am SMA-Anschluss der Systemeinheit aus und setzen Sie sie ein.
2. Ziehen Sie die Mutter an der Unterseite der SMA-Antenne fest, um die Antenne an der Systemeinheit zu befestigen.
3. Drehen Sie die Antenne gemäß der Bereitstellungsinfrastruktur in einen entsprechenden Winkel.
Nächste Schritte
1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
