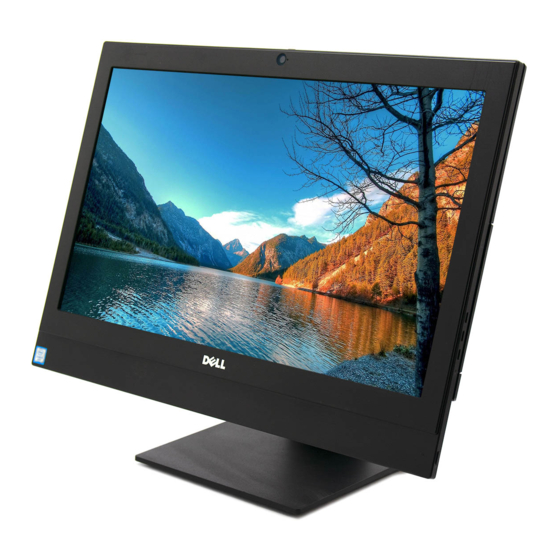

Dell OptiPlex 3240 All-in-One Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 3240 All-in-One:
- Schnellstart handbuch (2 Seiten) ,
- Schnellstart handbuch (2 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3240 All-in-One
Inhaltszusammenfassung für Dell OptiPlex 3240 All-in-One
- Seite 1 Dell OptiPlex 3240 All-In-One Benutzerhandbuch Vorschriftenmodell: W14B Vorschriftentyp: W14B001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer..................6 ............... 6 Vor der Arbeit an Komponenten im Innern des Computers ........................7 Empfohlene Werkzeuge ......................... 7 Ausschalten des Computers ..............8 Nach Abschluss der Arbeiten im Innern des Computers ........................8 Wichtige Informationen 2 Entfernen und Einbauen von Komponenten...........9 ........................9 Entfernen des Standrahmens ...................... - Seite 4 ......................26 Entfernen des Eingriffschalters ......................27 Installieren des Eingriffschalters ..............28 Entfernen der On-Screen-Display-(OSD)-Tastenplatine ....................28 Installieren der OSD-Tastenplatine ..................... 28 Entfernen der Knopfzellenbatterie ..................... 29 Einsetzen der Knopfzellenbatterie ........................29 Entfernen des Prozessors ........................30 Einbauen des Prozessors ......................30 Entfernen der Systemplatine ........................
- Seite 5 Technische Daten der Festplatten ................... 56 Anschlüsse und Stecker – Technische Daten ....................57 Stromversorgung – Technische Daten ....................57 Kamera (optional) – Technische Daten .....................57 Standrahmen – Technische Daten ........................58 Physische Abmessungen ........................58 Umgebungsbedingungen 5 Kontaktaufnahme mit Dell................60...
-
Seite 6: Arbeiten Am Computer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Empfohlene Werkzeuge
Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. -
Seite 8: Nach Abschluss Der Arbeiten Im Innern Des Computers
Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. Wichtige Informationen ANMERKUNG: Vermeiden Sie die Verwendung des Touchscreens in staubigen, heißen oder feuchten Umgebungen. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Entfernen des Standrahmens Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Legen Sie den Computer mit der Bildschirmseite nach unten auf eine flache Unterlage. So lösen Sie den Standrahmen: a. -
Seite 10: Installieren Des Standrahmens
Installieren des Standrahmens Richten Sie den Standrahmen aus und schieben Sie ihn auf die Rückseite des Computers. Drücken Sie auf die am Standrahmen angebrachte Abdeckung, bis sie einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 11: Installieren Der Kabelabdeckung
Installieren der Kabelabdeckung Richten Sie die Kerben auf der Kabelabdeckung an den Öffnungen am Computer aus und drücken Sie sie hinunter, bis sie einrastet. Ziehen Sie die Schraube fest, um die Kabelabdeckung am Computer zu befestigen. Installieren Sie den Standrahmen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 12: Einbauen Der Rückseitigen Abdeckung
Einbauen der rückseitigen Abdeckung Richten Sie die Kerben auf der hinteren Abdeckung an den Öffnungen am Computer aus und drücken Sie sie hinunter, bis sie einrastet. Bauen Sie folgende Komponenten ein: Kabelabdeckung Standrahmen Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 13: Einbauen Der Lautsprecherabdeckung
Verschieben Sie die Lautsprecherabdeckung und entfernen Sie sie vom Computer. Einbauen der Lautsprecherabdeckung Richten Sie die Lautsprecherabdeckung an ihrer Position auf der Rückseite des Computers aus. Ziehen Sie die Schrauben fest, um die Lautsprecherabdeckung am Computer zu befestigen. Bauen Sie folgende Komponenten ein: hintere Abdeckung Kabelabdeckung Standrahmen... -
Seite 14: Entfernen Der Festplattenbaugruppe
Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Standrahmen hintere Abdeckung So entfernen Sie die Festplattenbaugruppe aus dem Gehäuse: a. Drücken Sie auf die Lasche auf der Halterung und ziehen Sie an der Festplattenbaugruppe, bis sich die Laschen auf beiden Seiten der Baugruppe lösen [1]. -
Seite 15: Einbauen Der Festplattenbaugruppe
Einbauen der Festplattenbaugruppe Positionieren Sie das Festplattenlaufwerk so, dass es an den Kerben ausgerichtet ist und in der Halterung festsitzt. Setzen Sie das Festplattenlaufwerk so in das Laufwerksgehäuse ein, dass die Kerben ausgerichtet sind und die Festplatte einrastet. Bauen Sie folgende Komponenten ein: hintere Abdeckung Standrahmen Folgen Sie den Anweisungen unter... -
Seite 16: Einbauen Der Baugruppe Des Optischen Laufwerks
Einbauen der Baugruppe des optischen Laufwerks Ziehen Sie die Schrauben fest, um die Halterung am optischen Laufwerk zu befestigen. Schieben Sie die Baugruppe des optischen Laufwerks in den Laufwerksschacht, bis sie einrastet. Bauen Sie folgende Komponenten ein: hintere Abdeckung Standrahmen Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Einbauen Der Abdeckung Der Systemplatine
Einbauen der Abdeckung der Systemplatine Richten Sie die Abdeckung der Systemplatine entsprechend aus und schieben Sie sie auf das Gehäuse, bis sie einrastet. Bauen Sie folgende Komponenten ein: hintere Abdeckung Standrahmen Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Einsetzen Des Kühlkörpers
Einsetzen des Kühlkörpers Richten Sie den Kühlkörper entsprechend aus und setzen Sie ihn in den Steckplatz ein. Ziehen Sie die Schrauben fest, mit denen der Kühlkörper am Computer befestigt ist. Bauen Sie folgende Komponenten ein: Abdeckung der Systemplatine hintere Abdeckung Standrahmen Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 19: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Richten Sie die WLAN-Karte am Anschluss auf der Systemplatine aus. Ziehen Sie die Schraube fest, mit der die WLAN-Karte an der Systemplatine befestigt wird. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der WLAN-Karte. Bauen Sie folgende Komponenten ein: Abdeckung der Systemplatine hintere Abdeckung Standrahmen... -
Seite 20: Einbauen Des Lautsprechermoduls
Einbauen des Lautsprechermoduls Richten Sie das Lautsprechermodul am Steckplatz im Gehäuse aus. Ziehen Sie die Schrauben fest, um den Lautsprecher am Gehäuse zu befestigen. Verlegen Sie die Lautsprecherkabel durch die Halteklammern. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Abdeckung der Systemplatine Lautsprecherabdeckung... -
Seite 21: Einbauen Der Umwandlerplatine
So entfernen Sie die Umwandlerplatine: a. Entfernen Sie die Schrauben, mit denen die Umwandlerplatine am Gehäuse befestigt ist [1]. b. Heben Sie die Umwandlerplatine aus dem Gehäuse [2]. Einbauen der Umwandlerplatine Setzen Sie die Umwandlerplatine in ihren Steckplatz ein. Ziehen Sie die Schrauben fest, um die Umwandlerplatine am Gehäuse zu befestigen. Verbinden Sie das Kabel der Umwandlerplatine sowie das Kabel der Display-Hintergrundbeleuchtung wieder mit den Anschlüssen auf der Umwandlerplatine. -
Seite 22: Entfernen Des Netzteils
Entfernen des Netzteils Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Standrahmen hintere Abdeckung Kabelabdeckung Lautsprecherabdeckung Abdeckung der Systemplatine So ziehen Sie die Kabel vom Netzteil ab. a. Lösen Sie die Stromversorgungskabel aus den Halteklammern im Gehäuse [1]. b. -
Seite 23: Einsetzen Des Netzteils
So entfernen Sie das Netzteil: a. Drehen Sie die Schraube heraus, mit der das Netzteil am Gehäuse befestigt ist [1]. b. Verschieben Sie das Netzteil und heben Sie es aus dem Gehäuse [2]. Einsetzen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein. Ziehen Sie die Schraube fest, um das Netzteil am Gehäuse zu befestigen. -
Seite 24: Entfernen Der Vesa-Halterung
Bauen Sie folgende Komponenten ein: Abdeckung der Systemplatine Lautsprecherabdeckung Kabelabdeckung hintere Abdeckung Standrahmen Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der VESA-Halterung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 25: Entfernen Des Prozessorlüfters
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Prozessorlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Standrahmen hintere Abdeckung Abdeckung der Systemplatine Netzteil VESA-Halterung So entfernen Sie den Systemlüfter. -
Seite 26: Entfernen Des Speichermoduls
Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Standrahmen hintere Abdeckung Abdeckung der Systemplatine Drücken Sie die Halteklammern vorsichtig vom Speichermodul weg, bis es herausspringt. Heben Sie das Speichermodul an und entfernen Sie es aus seinem Anschluss. -
Seite 27: Installieren Des Eingriffschalters
So entfernen Sie den Eingriffschalter: a. Entfernen Sie die Schraube, mit der der Eingriffschalter am Gehäuse befestigt ist [1]. b. Verschieben und heben Sie den Eingriffschalter an, um ihn aus dem Computer zu entfernen [2]. Installieren des Eingriffschalters Setzen Sie den Eingriffschalter in den Steckplatz im Computer ein. Ziehen Sie die Schraube fest, um den Eingriffschalter am Gehäuse zu befestigen. -
Seite 28: Entfernen Der On-Screen-Display-(Osd)-Tastenplatine
Entfernen der On-Screen-Display-(OSD)-Tastenplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Standrahmen hintere Abdeckung Optisches Laufwerk So entfernen Sie die OSD-Tastenplatine: a. Drehen Sie die Schraube, heraus um die Metallplatte zu entfernen, mit der die OSD-Tastenplatine am Computer befestigt ist [1]. -
Seite 29: Einsetzen Der Knopfzellenbatterie
Standrahmen hintere Abdeckung Abdeckung der Systemplatine Drücken Sie auf die Verriegelung, um die Knopfzellenbatterie zu lösen und sie aus dem Computer zu entfernen. Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in die entsprechende Aussparung auf der Systemplatine ein, bis sie festsitzt. -
Seite 30: Einbauen Des Prozessors
Einbauen des Prozessors Richten Sie den Prozessor mit den Sockelpassungen aus. VORSICHT: Wenden Sie beim Einsetzen des Prozessors keine Kraft auf. Wenn der Prozessor korrekt positioniert ist, lässt er sich leicht in den Sockel einsetzen. Richten Sie die Pin-1-Anzeige des Prozessors an dem Dreieck auf dem Sockel aus. Setzen Sie den Prozessor so in den Sockel, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind. - Seite 31 a. Trennen Sie die Kabel des optischen Laufwerks und der Festplatte von den Anschlüssen auf der Systemplatine [1]. b. Ziehen Sie das Touchpad-Kabel von den Anschlüssen an der Systemplatine ab [2]. c. Nehmen Sie die Kabel aus den Halteklammern des Computers [3]. So lösen Sie den zweiten Kabelsatz von der Systemplatine: a.
- Seite 32 So lösen Sie den letzten Kabelsatz von der Systemplatine: a. Drücken Sie auf die Riegel auf beiden Seiten des Anschlusses und ziehen Sie das LVDS-Kabel ab, um es von der Systemplatine zu trennen [1, 2]. b. Heben Sie den Riegel an und ziehen Sie das Kabel vom Anschluss ab [3, 4]. So entfernen Sie die Systemplatine: a.
-
Seite 33: Aufbau Der Systemplatine
Aufbau der Systemplatine Die folgende Abbildung zeigt den Aufbau der Systemplatine des Computers. -
Seite 34: Einsetzen Der Systemplatine
LVDS-Anschluss Prozessorsockel Kameraanschluss WLAN-Anschluss Knopfzellenbatterie Jumper-Anschluss Jumper-Anschluss Jumper-Anschluss Speichersockel (SODIMM-Sockel) Lautsprecheranschluss Jumper-Anschluss Anschluss für Eingriffschalter Laufwerksanschluss Audioanschluss DisplayPort-Anschluss HDMI-Out-Anschluss HDD/ODD-Stromversorgungsanschluss Seitlicher Tastaturanschluss Anschluss für optisches Laufwerk Kühlkörper Netzanschluss Prozessorlüfteranschluss Einsetzen der Systemplatine Positionieren Sie die Systemplatine am Computer. Verbinden Sie alle Kabel mit der Systemplatine. Ziehen Sie die Schrauben fest, um die Systemplatine an der Sockelleiste zu befestigen. -
Seite 35: System-Setup-Programm
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: • Das System-Setup mit der F2-Taste aufrufen •... -
Seite 36: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Weiter zum nächsten Fokusbereich. - Seite 37 Option Beschreibung Grafikcontroller, dGPU-Grafikcontroller, Audio-Controller, WLAN-Gerät und Bluetooth-Gerät). Boot Sequence Boot Sequence Hier können Sie festlegen, in welcher Reihenfolge der Computer das Betriebssystem zu finden versucht. Zum Ändern der Startreihenfolge wählen Sie das zu ändernde Gerät aus der Liste auf der rechten Seite aus. Nachdem Sie das Gerät ausgewählt haben, klicken Sie auf die Aufwärts/ Abwärts-Pfeile oder verwenden Sie die Bild-auf/Bild-ab- Tasten auf der Tastatur, um die Optionen der...
-
Seite 38: Optionen Des Bildschirms "Systemkonfiguration
Option Beschreibung Advanced Boot Diese Option bietet Ihnen die Möglichkeit, die Legacy-Option-ROMs zu laden. Options Standardmäßig ist die Option Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) deaktiviert. • Restore Settings (Einstellungen wiederherstellen) – Stellt die Standardeinstellungen des Computers wieder her. • Save Settings (Einstellungen speichern) –... - Seite 39 Option Beschreibung • SATA-0 • SATA-1 SMART Reporting Dieses Feld steuert, ob Festplattenfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der SMART-Spezifikation (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung). Diese Option ist standardmäßig deaktiviert.
-
Seite 40: Optionen Des Bildschirms "Security" (Sicherheit)
Option Beschreibung • Enable Microphone (Mikrofon aktivieren) – standardmäßig aktiviert • Enable Internal Speaker (Internen Lautsprecher aktivieren) – standardmäßig aktiviert OSD Button Dieses Feld ermöglicht das Aktivieren oder Deaktivieren der OSD-(On-Screen Management Display)-Tasten des All-in-One-Systems. • Disable OSD buttons: (OSD-Tasten deaktivieren) – Diese Option ist standardmäßig deaktiviert. - Seite 41 Option Beschreibung ANMERKUNG: Wenn Strong Password (Sicheres Kennwort) aktiviert ist, müssen Administratorkennwort und Systemkennwort mindestens einen Großbuchstaben und einen Kleinbuchstaben enthalten und eine Mindestlänge von 8 Zeichen aufweisen. Password Ermöglicht es, die Minimal- und Maximallänge des Administrator- und Configuration Systemkennworts festzulegen. Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, die Kennwörter des Systems und der internen Festplatte zu umgehen, wenn diese festgelegt sind.
-
Seite 42: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Option Beschreibung Standardeinstellung: Deactivate (Deaktiviert) Chassis Intrusion Dieses Feld steuert die Gehäuseeingrifffunktion. Die Optionen sind: • Deaktiviert • Aktiviert Standardeinstellung: Disabled (Deaktiviert) CPU XD Support Bietet Ihnen die Möglichkeit, den Execute-Disable-Modus für den Prozessor zu aktivieren oder zu deaktivieren. Enable CPU XD Support (Aktivieren der CPU-XD-Unterstützung) (Standardeinstellung) OROM Keyboard Ermöglicht die Festlegung einer Zugriffsoption auf die Option-ROM-... -
Seite 43: Intel Software Guard-Erweiterungsoptionen
Option Beschreibung Standardeinstellung: Enabled (Aktiviert). Expert Key Ermöglicht das Ändern der Sicherheitsschlüssel-Datenbanken nur dann, wenn sich Management das System im benutzerdefinierten Modus befindet. Die Option Enable Custom Mode (benutzerdefinierten Modus aktivieren) ist standardmäßig deaktiviert. Die Optionen sind: • • • •... -
Seite 44: Optionen Des Bildschirms "Performance" (Leistung)
Option Beschreibung • 128 MB Optionen des Bildschirms "Performance" (Leistung) Option Beschreibung Multi Core Legt fest, ob bei einem Vorgang ein oder alle Kerne aktiviert sind. Die Leistung Support einiger Anwendungen wird mit zusätzlichen Kernen verbessert. • All (Alle) – Diese Option ist standardmäßig aktiviert. •... -
Seite 45: Optionen Des Bildschirms "Power Management" (Energieverwaltung)
Optionen des Bildschirms "Power Management" (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: • Power Off (Ausschalten, Standardeinstellung) •... -
Seite 46: Optionen Des Bildschirms "Post Behavior" (Verhalten Beim Post)
Option Beschreibung • Enable USB Wake Support (USB Wake Support aktivieren) Default setting: (Standardeinstellung) – die Option ist deaktiviert. Wake on LAN/ Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die den Computer aus WLAN dem Off-Zustand (Aus) hochzufahren, wenn dies durch ein LAN-Signal ausgelöst wird. -
Seite 47: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms "Virtualization support" (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel-Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) (Standard). VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®- Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 48: Optionen Des Bildschirms "Cloud-Desktop
Befolgen Sie das Verfahren zur Wiederherstellung des BIOS von der Festplatte. Schalten Sie das System ein. Drücken Sie während der Anzeige des blauen Dell-Logos auf die Taste F2, um das System-Setup aufzurufen. Drücken Sie auf die Taste Num-Lock und vergewissern Sie sich, dass die Num-Lock-Taste leuchtet. - Seite 49 Option Beschreibung Server IP Address Diese Option legt die primäre statische IP-Adresse für den Cloud Desktop-Server fest, mit dem die Client-Software kommuniziert. Die Standard-Server-IP-Adresse ist 255.255.255.255. ANMERKUNG: Diese Option ist nur relevant, wenn die Steuerung für Integrated NIC (Integrierter NIC) in der Gruppe System Configuration (Systemkonfiguration) auf Enable with Cloud Desktop (Mit Cloud Desktop aktivieren) festgelegt ist.
-
Seite 50: Optionen Im Fenster Des Systemprotokolls
Option Beschreibung DNS IP address Diese Option legt die DNS-IP-Adresse des Client fest. Die Standard-IP-Adresse lautet 255.255.255.255. ANMERKUNG: Diese Option ist nur relevant, wenn die Steuerung für Integrated NIC (Integrierter NIC) in der Gruppe System Configuration (Systemkonfiguration) auf Enable with Cloud Desktop (Mit Cloud Desktop aktivieren) festgelegt ist. -
Seite 51: Auflösungsoptionen Des Supportassist-Systems
Beschreibung Auto OS Die Einrichtungsoption Auto OS Recovery-Schwellenwert steuert den Recovery- automatische Startfluss für die SupportAssist-System-Auflösungskonsole und für Schwellenwert das Dell OS Recovery-Tool. Die Optionen sind: • • • • Aktualisieren des BIOS Es wird empfohlen, Ihr BIOS (System-Setup) beim Ersetzen der Systemplatine oder wenn eine Aktualisierung verfügbar ist, zu aktualisieren. -
Seite 52: System- Und Setup-Kennwort
12. Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern. Befolgen Sie die Anweisungen auf dem Bildschirm. System- und Setup-Kennwort Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. -
Seite 53: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Geben Sie das Systemkennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, geben Sie Ihr Setup-Kennwort ein und drücken Sie die Eingabetaste oder die Tabulatortaste. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie das Setup-Kennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK. -
Seite 54: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Um weitere Informationen zur Konfiguration des Computers zu erhalten: • Unter Windows 10 klicken oder tippen Sie auf Start → Einstellungen → System → Info zu. • Unter Windows 8.1 und Windows 8 klicken oder tippen Sie auf Start →... -
Seite 55: Grafik - Technische Daten
Grafik – Technische Daten Funktion Technische Daten Video Controller • Integrierte Intel HD Grafikkarte 530 (Grafikcontroller) • Optional dGPU AMD Radeon R7 A360 (Diskret) (Integriert) Videospeicher Gemeinsamer Speicher für Intel HD-Grafikkarte, 2 GB DDR3 für AMD dGPU Unterstützung für DisplayPort 1.2 , HDMI-1.4-Ausgang externe Anzeigen Audio –... -
Seite 56: Karten - Technische Daten
Karten – Technische Daten Funktion Technische Daten M.2-Steckplätze • Ein 2230-D3 Key-A M. 2 Sockel 1 Anzeige – Technische Daten Funktion Technische Daten 21,5 Zoll, FHD Maximale 1920 x 1080 Auflösung Bildwiederholfrequ 60 Hz Helligkeit Heller-/Dunkler-Taste Betriebswinkel 178 horizontal/178 vertikal Bildpunktgröße 0,2475 mm Einstellungen... -
Seite 57: Stromversorgung - Technische Daten
Funktion Technische Daten USB-Anschluss mit 1 (Seite) USB 3.0 PowerShare- Unterstützung Video • Ein Display-Anschluss 1.2 • Ein HDMI-1.4-Ausgang Medienkartenleseg ein 4-in-1-Steckplatz erät Stromversorgung – Technische Daten Funktion Technische Daten 155-W-Netzteil für 200-Watt-dGPU Frequenz 47 Hz – 63 Hz Spannung 90 VAC –... -
Seite 58: Physische Abmessungen
Physische Abmessungen Funktion Technische Daten Breite 527,8 mm (20,78 Zoll) Höhe 363,0 mm (14,29 Zoll) Tiefe: Ohne Touch- 61,5 mm (2,42 Zoll) Funktion Mit Touch- 61,5 mm (2,42 Zoll) Funktion Gewicht: Ohne Touch- 8,5 kg mit Standrahmen (18,74 lb) Funktion Mit Touch- 10,3 kg mit Standrahmen (22,71 lb) Funktion... -
Seite 59: Höhe Über Nn Technische Daten (Maximal)
Höhe über NN Technische Daten (maximal) Betrieb 0 bis 5000 m (0 bis 16.404 Fuß) Nicht in Betrieb 0 bis 5000 m (0 bis 16.404 Fuß) Luftverschmutzun G2 oder niedriger gemäß ANSI/ISA-S71.04-1985 gsklasse... -
Seite 60: Kontaktaufnahme Mit Dell
Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
