Handbuch XI1-I
SEG Electronics GmbH
4. Bedienung und Einstellungen
Auf der Frontplatte des XI1 befinden sich alle zur Parametrierung notwendigen
Bedienungselemente sowie alle Anzeigeelemente.
Somit ist es möglich, alle Einstellungen des Gerätes vorzunehmen bzw. zu ändern, ohne das Gerät
von der Schnappschiene zu lösen.

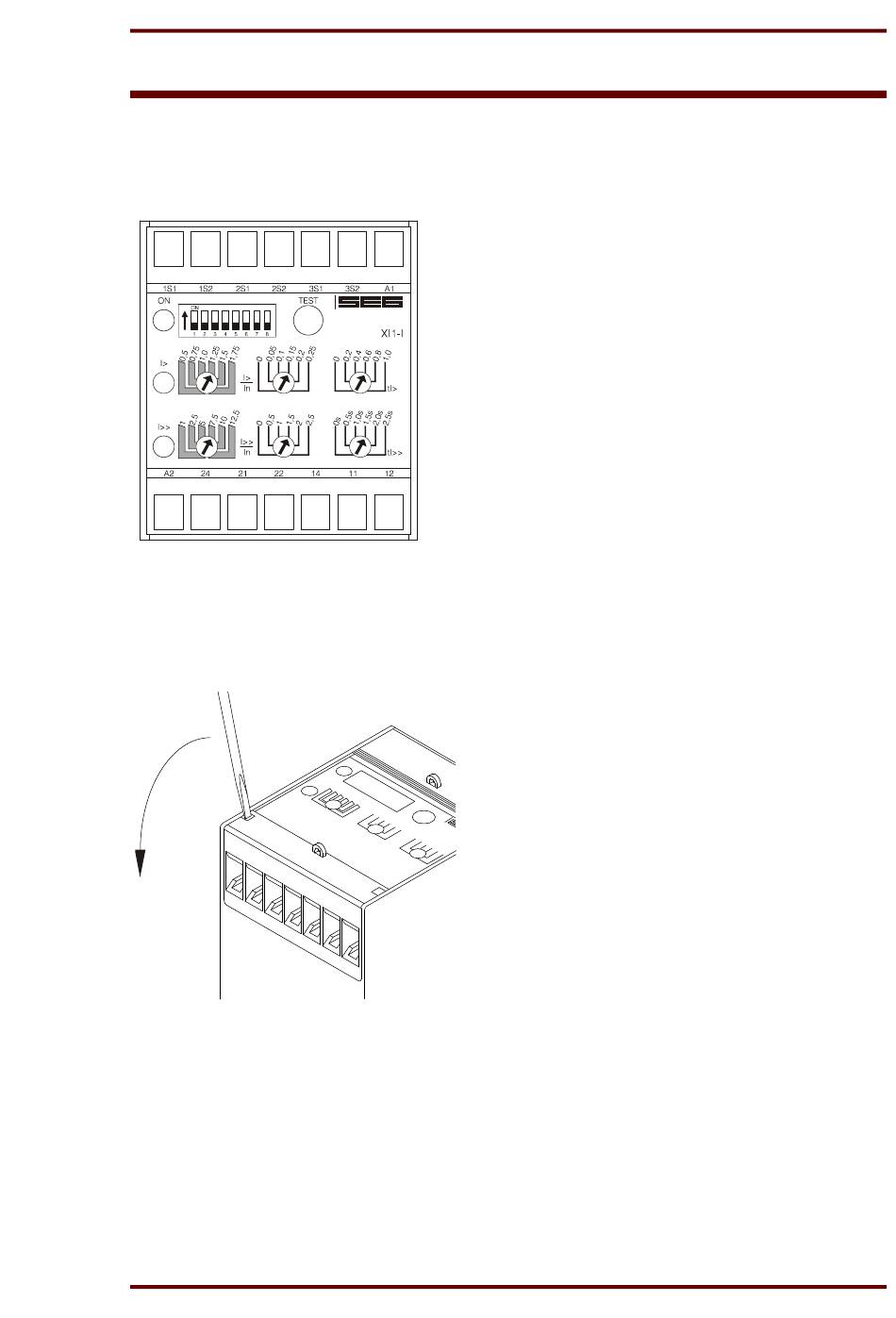

Abbildung 4.1: Frontplatte
Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes wie dargestellt öffnen. Keine
Ge-walt anwenden! Die Klarsichtabdeckung bietet zwei Fächer zum Einschieben von
Beschriftungsschildern.
Abbildung 4.2: Öffnen des Gehäusedeckels
LEDs
Die LED "ON" dient zur Anzeige der Betriebsbereitschaft (bei anliegender
Hilfsversorgungsspannung Uv). Die LEDs I> und I>> signalisieren eine Anregung (Blinken) bzw.
Auslösung (Dauerlicht) der entsprechenden Funktionen.
Test-Taster
Dieser Taster dient zur Test-Auslösung des Gerätes. Nach einer 5 s langen Betätigung des Tasters
findet eine Überprüfung der Hardware statt, wobei beide Ausgangsrelais in den Auslösezustand
gehen und alle Auslöse-LEDs aufleuchten.
DOK-TD-XI1-I Rev. B
7
