Handbuch XI1-I
SEG Electronics GmbH
2. Aufbau

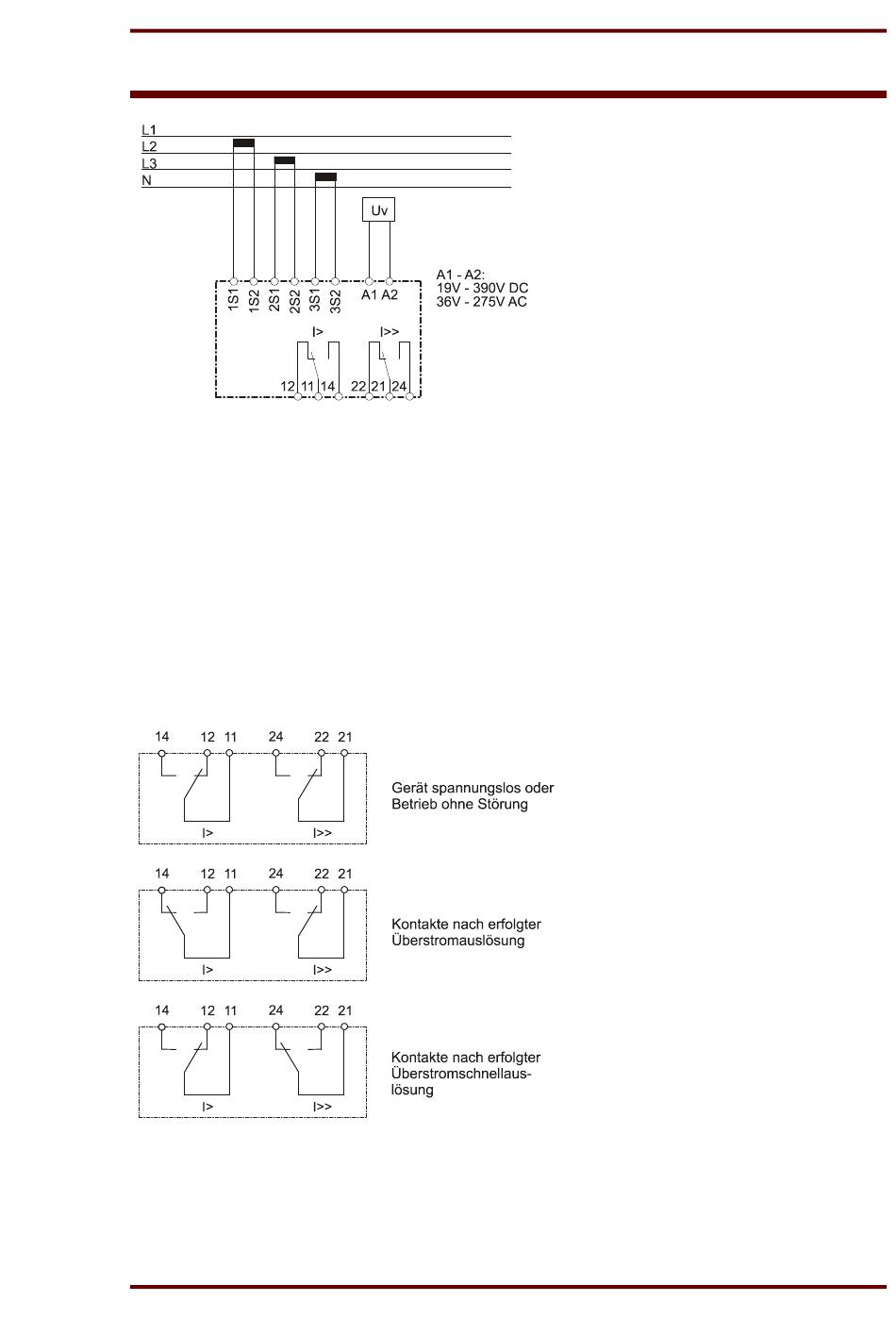

Abbildung 2.1: Anschlussbild
Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Ströme über die Klemmen 1S1 - 1S2,
2S1 - 2S2 und 3S1 - 3S2 zugeführt.
Hilfsspannungsversorgung
Das XI1 benötigt eine separate Hilfsspannungsversorgung. Dafür ist eine Gleich- oder
Wechselspannung zu verwenden. Das XI1 besitzt dafür ein integriertes Weitbereichsnetzteil. An
die Anschlussklemmen A1 - A2 können Hilfsspannungen im Bereich von 19 - 390 V DC oder 36 -
275 V AC angeschlossen werden.
Kontaktstellungen
Abbildung 2.2: Kontaktstellungen
Hinweis:
Sollen die Auslösekontakte von I> und I>> gemeinsam auf die Auslösespule des
Leistungsschalters wirken, so sind diese extern zu verknüpfen!
DOK-TD-XI1-I Rev. B
5
