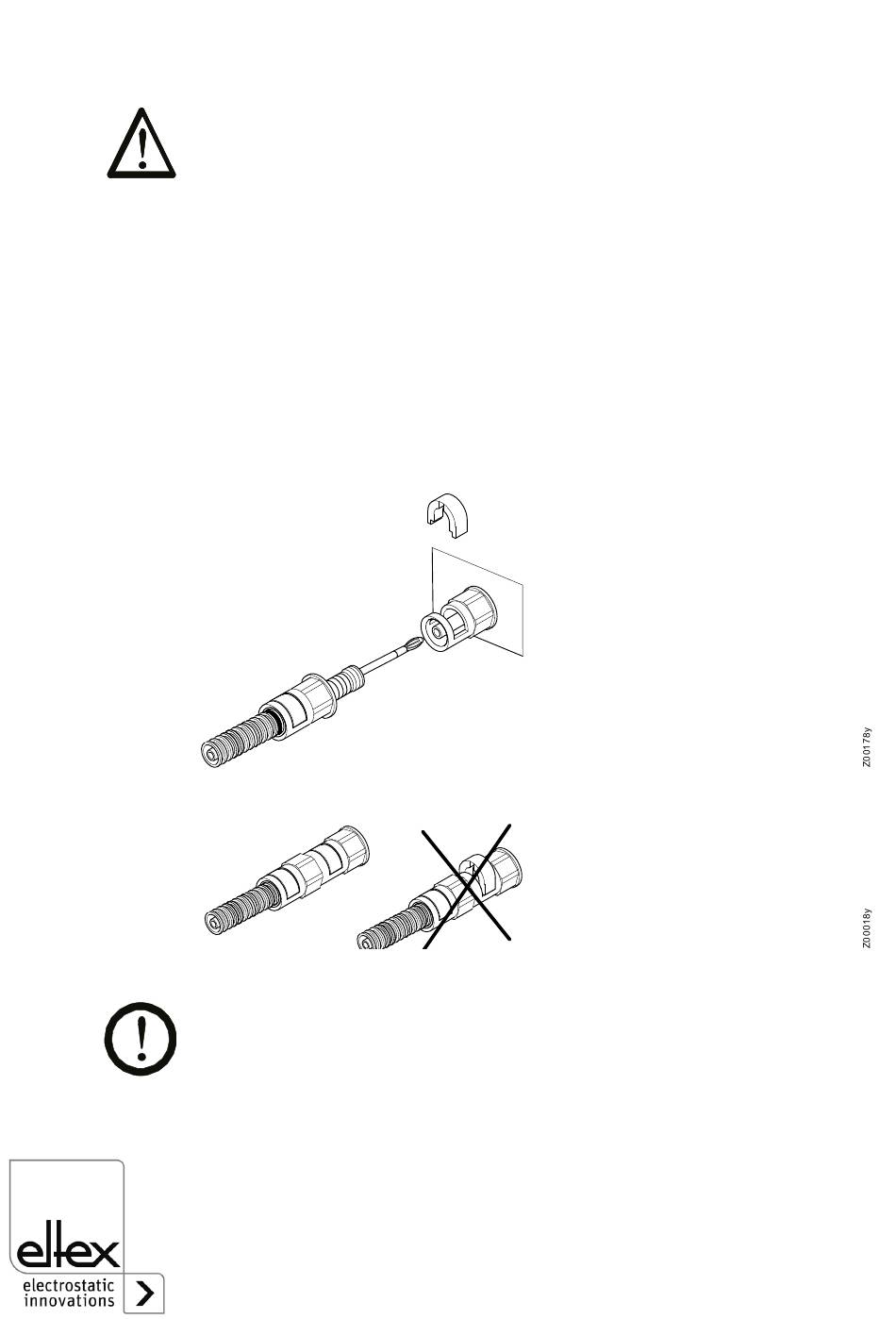

Abb. 16:
Anschluss des
Hochspannungs-
kabels
Abb. 17:
Einsetzen des Clip
3.11.2 Anschluss des Hochspannungskabels der Presseurelektrode
Warnung!
Stromschlaggefahr!
Die Arbeiten dürfen nur durchgeführt werden wenn:
• die Versorgungsspannung zum Generator unterbrochen wurde,
• die Maschine still steht, da die Elektroden bei laufender Materialbahn
Ladung aufnehmen.
Vorgehensweise:
Die Elektrode wird über das vorkonfektionierte Hochspannungskabel
angeschlossen. Die Hochspannungskabel werden bis zum Anschlag in
die Buchse eingeführt. Anschließend wird der Adapter mit dem Clip in der
Buchse gesichert (siehe Abbildung).
Kabel ohne Adapter haben eine farbige Markierung auf dem
Schutzschlauch. Diese Markierung muss bündig mit der Außenkante der
Verschraubung abschließen.
Hinweis: Der Clip muss vollständig eingesetzt sein.
richtig
Achtung!
Das Hochspannungskabel muss bis zum Anschlag (90 mm generator-
seitig) in den Kabeleingang hineingeschoben werden! Der Anschluss-
bereich des Hochspannungskabels muss frei von Verschmutzungen sein!
falsch
34
BA-de-9070-1912_GNH61
