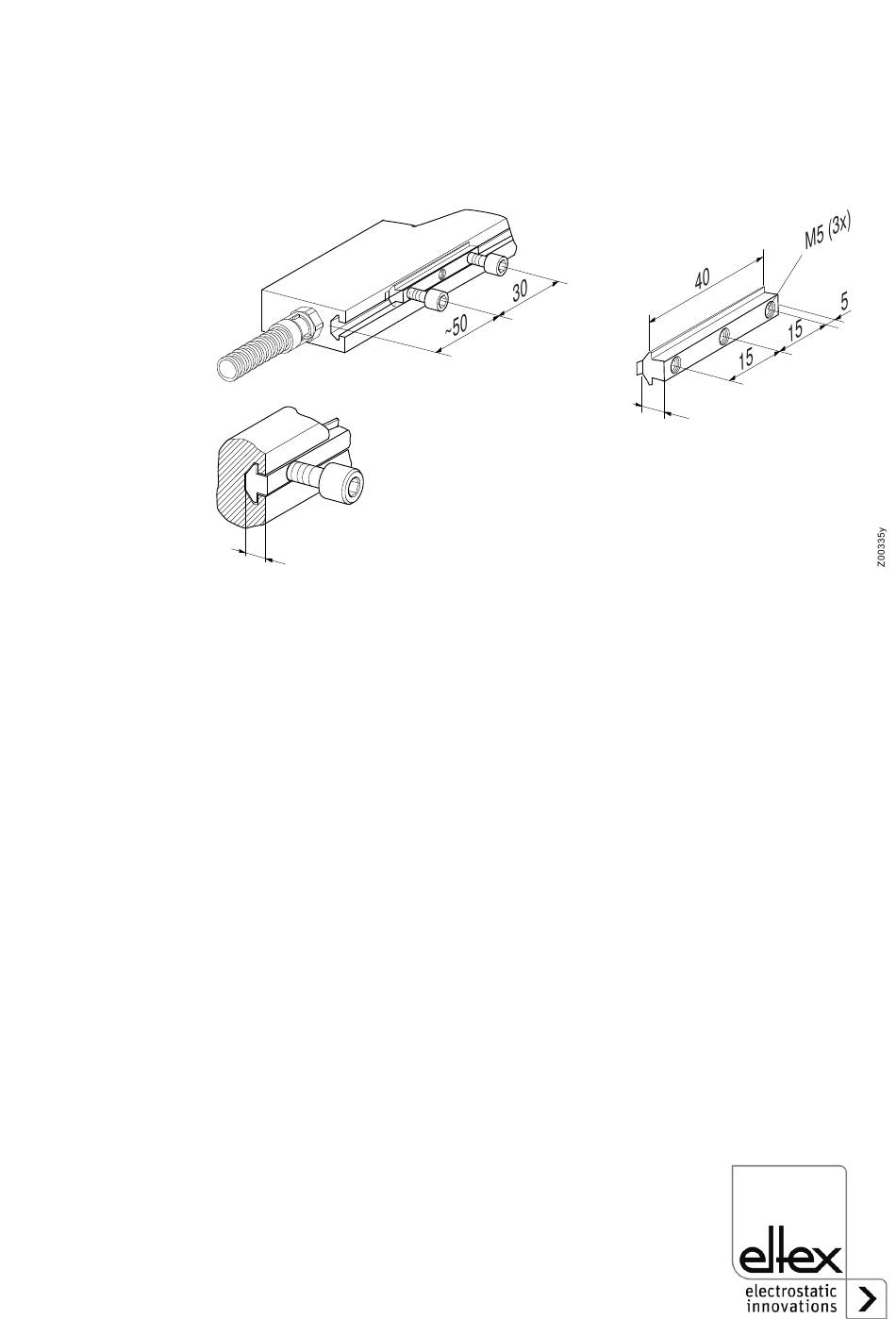

Abb. 11:
Montage mit
Schiebemuttern
BA-de-9070-1912_GNH61
Schiebemuttern und Schrauben aus Kunststoff
bis 1 m Gesamtlänge 2 Stück / Elektrode
bis 2 m Gesamtlänge 3 Stück / Elektrode
bis 3 m Gesamtlänge 4 Stück / Elektrode
bis 4 m Gesamtlänge 5 Stück / Elektrode
7
• Schraubentiefe max. 6,5 mm
• Drehmoment 0,4 Nm
• Schrauben gegen Lösen sichern (z.B. Loctite 243)
Damit keine Kriechströme entstehen, welche die Elektrode und das Mon-
tagematerial beschädigen, sind folgende Abstände bei der Montage
einzuhalten:
• Das Hochspannungskabel muss mindestens 200 mm durch Luft
geführt werden, bevor es an der Maschinenwand befestigt wird.
• Der Abstand der Entladeelektrode zur Materialoberfläche beträgt
30 bis 100 mm.
