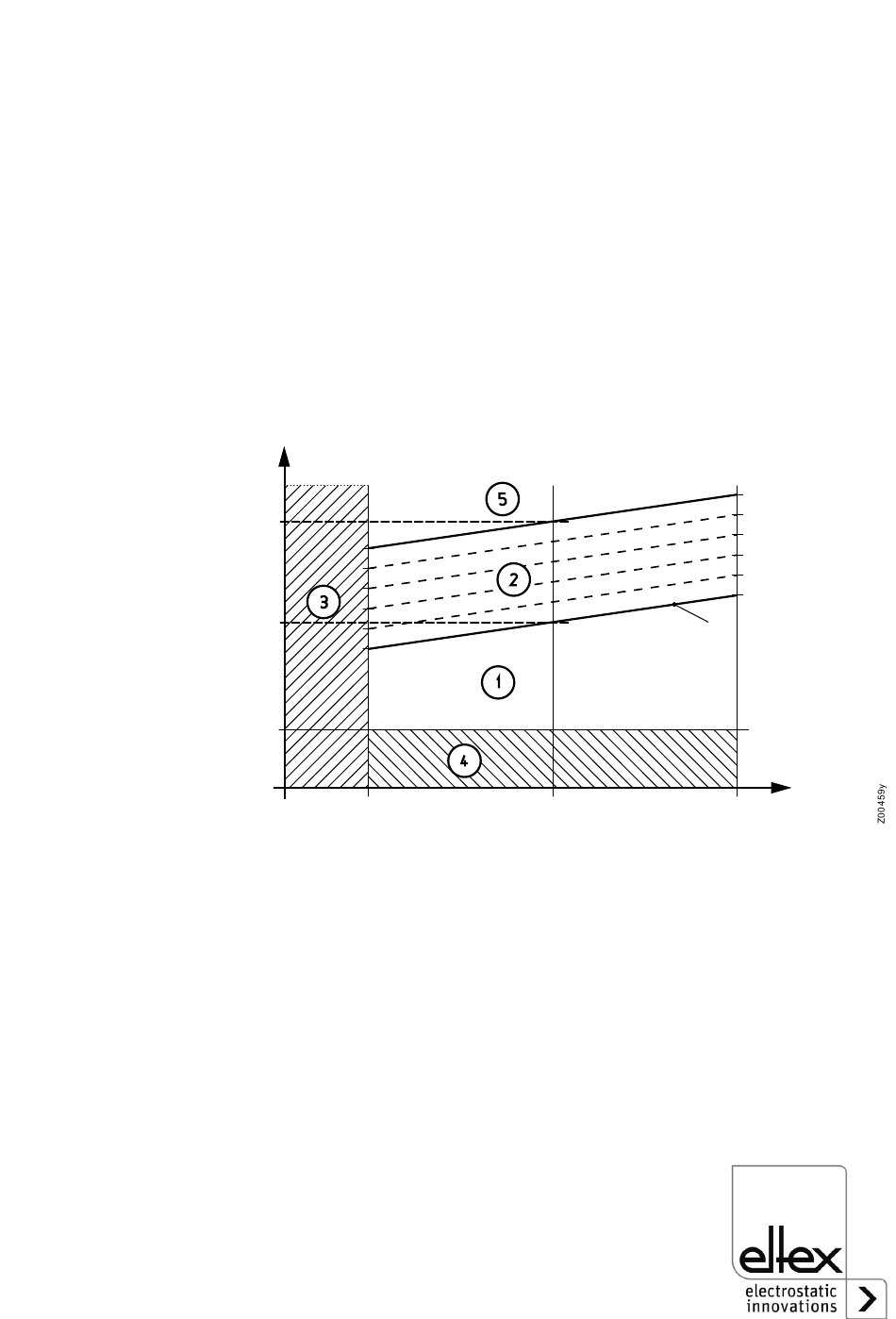

Abb. 43:
Verschmutzung in
Abhängigkeit von
Spannung und
Stromsollwert
BA-de-9070-1912_GNH61
A.7 Verschmutzungsüberwachung
Aufladung
Die Verschmutzungsüberwachung der Presseurelektrode erfolgt über die
Software. Der Verschmutzungsgrad wird in Prozent angegeben.
Hierbei wird zwischen niederohmigen und hochohmigen Verschmutzun-
gen unterschieden. Niederohmige Verschmutzungen entstehen durch lei-
tende Stoffe die eine niederohmige Verbindung über die Halterung gegen
Erde bilden. Bei hochohmigen Verschmutzungen lagern sich isolierende
Stoffe auf den Elektrodenspitzen ab.
Die Verschmutzungsüberwachung funktioniert nur im Papierbetrieb, d. h.
in der Betriebsart Stromkonstant. Der eingestellte Sollwert gibt den
gewünschten Strom vor, der Generator stellt die erforderliche Spannung
ein (siehe Abbildung).
Spannung
Voltage
26 kV
20 kV
8 kV
15%
Sinkt die Spannung, wie in Bereich 4 der Abbildung dargestellt, unter 8 kV,
liegt eine niederohmige Verbindung vor und die Verschmutzung wird
sofort auf 100 % gesetzt.
Achten Sie in solchen Fällen darauf, dass auch die Nuten der Elektroden
am Elektrodenkörper gereinigt werden.
Liegen die Strom- und Spannungswerte in Bereich 2 (hochohmige Ver-
schmutzungen) so wird abhängig von diesen Werten eine Verschmutzung
zwischen 0 % und 100 % angezeigt.
Bei Werten in Bereich 1 liegt keine Verschmutzung vor, die Anzeige steht
auf 0 %. Werte im Bereich 5 ergeben eine Verschmutzungsanzeige von
100 %.
50%
105
100% Verschmutzung
80% (Dirtness)
60%
40%
20%
0% Verschmutzung
(Dirtness)
A
100% Setpoint [%]
(Strom/Current)
