Alarme

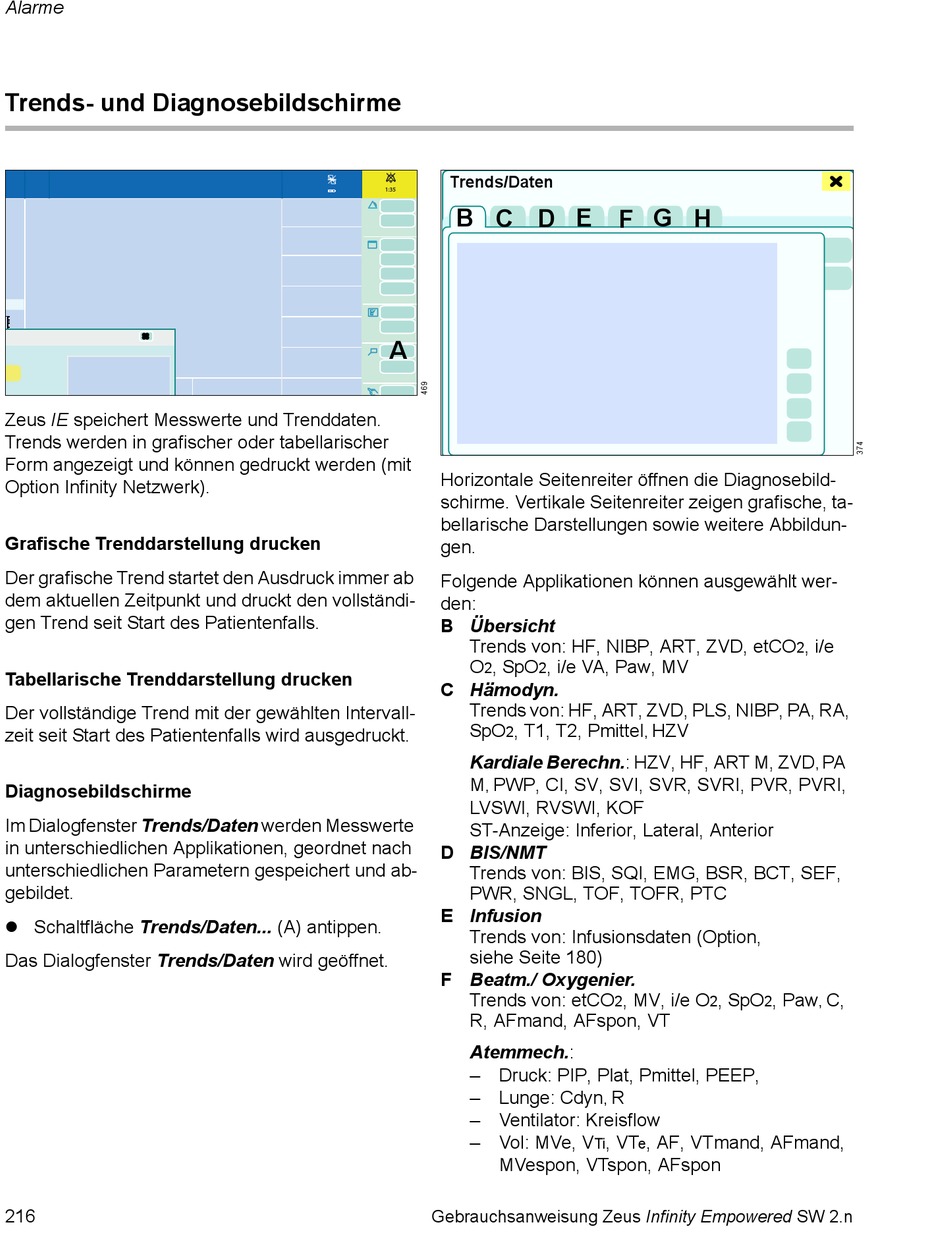

Trends- und Diagnosebildschirme

Zeus IE speichert Messwerte und Trenddaten.
Trends werden in grafischer oder tabellarischer
Form angezeigt und können gedruckt werden (mit
Option Infinity Netzwerk).
Grafische Trenddarstellung drucken
Der grafische Trend startet den Ausdruck immer ab
dem aktuellen Zeitpunkt und druckt den vollständi-
gen Trend seit Start des Patientenfalls.
Tabellarische Trenddarstellung drucken
Der vollständige Trend mit der gewählten Intervall-
zeit seit Start des Patientenfalls wird ausgedruckt.
Diagnosebildschirme
Im Dialogfenster Trends/Daten werden Messwerte
in unterschiedlichen Applikationen, geordnet nach
unterschiedlichen Parametern gespeichert und ab-
gebildet.
 Schaltfläche Trends/Daten... (A) antippen.
Das Dialogfenster Trends/Daten wird geöffnet.
216
Trends/Daten
1:35
1:35
B C D E
A
Horizontale Seitenreiter öffnen die Diagnosebild-
schirme. Vertikale Seitenreiter zeigen grafische, ta-
bellarische Darstellungen sowie weitere Abbildun-
gen.
Folgende Applikationen können ausgewählt wer-
den:
B Übersicht
Trends von: HF, NIBP, ART, ZVD, etCO
O , SpO , i/e VA, Paw, MV
2 2
C Hämodyn.
Trends von: HF, ART, ZVD, PLS, NIBP, PA, RA,
SpO , T1, T2, Pmittel
2
Kardiale Berechn.: HZV, HF, ART M, ZVD
M PWP, CI, SV, SVI, SVR, SVRI, PVR, PVRI,
,
LVSWI, RVSWI, KOF
ST-Anzeige: Inferior, Lateral, Anterior
D BIS/NMT
Trends von: BIS, SQI, EMG, BSR, BCT, SEF,
PWR, SNGL, TOF, TOFR, PTC
E Infusion
Trends von: Infusionsdaten (Option,
siehe Seite 180)
F Beatm./ Oxygenier.
Trends von: etCO
R, AFmand, AFspon, VT
Atemmech.:
– Druck: PIP, Plat, Pmittel, PEEP,
– Lunge: Cdyn
– Ventilator: Kreisflow
– Vol: MVe, V
MVespon, VTspon, AFspon
Gebrauchsanweisung Zeus Infinity Empowered SW 2.n
F G H
HZV
,
, MV, i/e O , SpO , Paw
2 2 2
R
,
, VT , AF, VTmand, AFmand,
Ti e
, i/e
2
PA
,
C,
,
