Aktor
Erreichbare
Sicherheitsintegrität
106775_de_02
6.5.3 Zweikanalige Belegung der sicheren digitalen Ausgänge
Bei der zweikanaligen Belegung der sicheren Ausgänge werden zwei benachbarte Aus-
gänge des selben Steckers verwendet. Diese Zuordnung kann nicht parametriert werden.
O0
0V (O0-)
O1
0V (O1-)

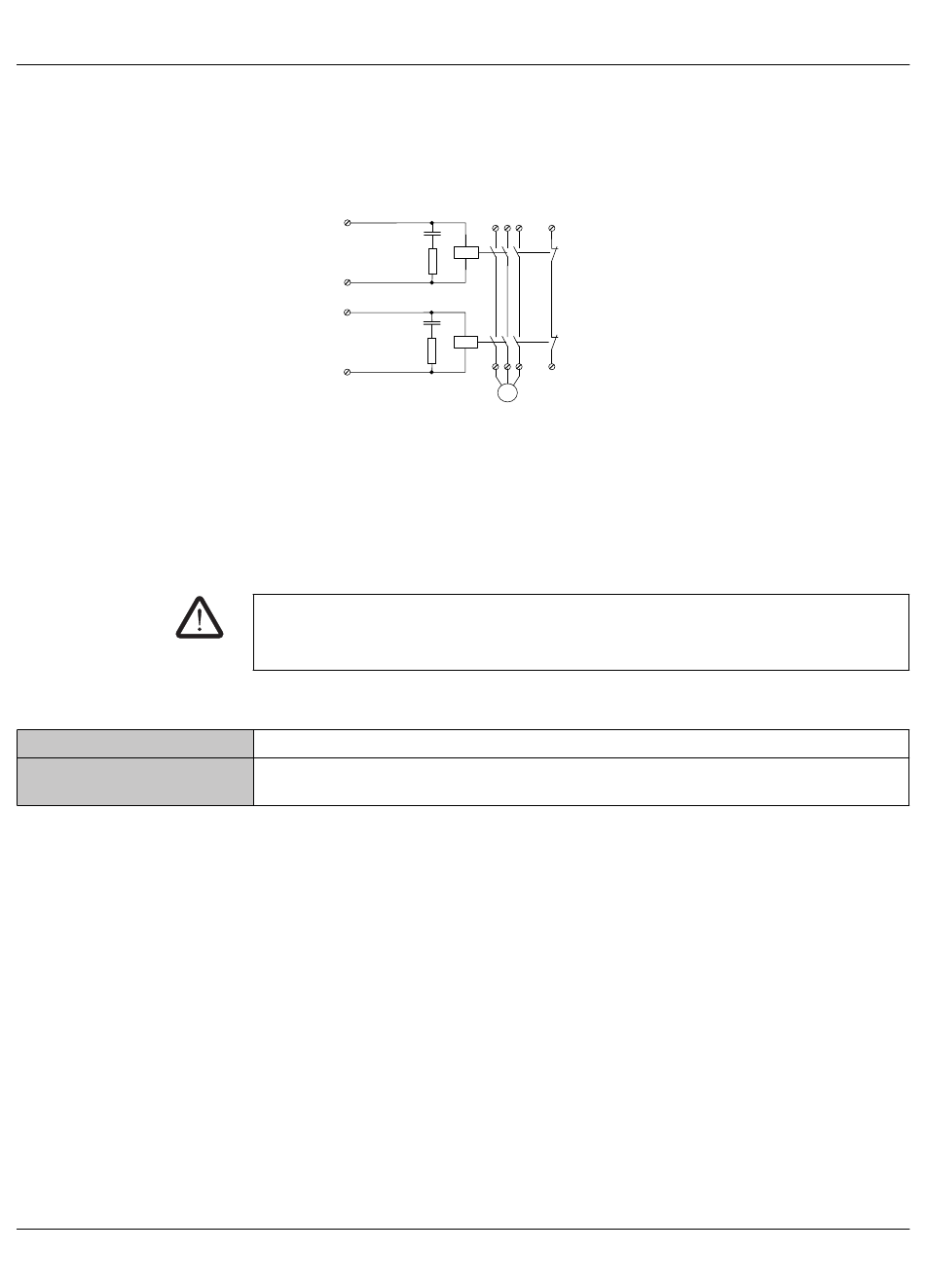

Bild 6-11 Zweikanalige Belegung der Ausgänge
K1 (R) und K2 (R) stellen die zwangsgeführten Öffnerkontakte zur Zustandsüberwachung
der Relais dar (Rücklesekontakte).
• Schließen Sie diese Kontakte über sichere digitale Eingänge an.
• Werten Sie die Rücklesung und somit den Zustand der Schaltelemente im sicheren An-
wendungsprogramm aus.
WARNUNG: Verlust Sicherheitsfunktion
Spannungsverschleppung kann zum Verlust der Sicherheitsfunktion führen.
• Schließen Sie Spannungsverschleppung durch eine geeignete Verdrahtung aus.
Eckdaten
Zweikanalig
SIL 3/SIL CL 3/Kat. 4/PL e
K1
K1 (R)
K2
K2 (R)
M
Verdrahtungsbeispiele
Legende:
O0, O1, Ausgänge
O0-, O1-
0V
K1, K2 Externe
Relais/Schütze
K1(R), Zwangsgeführte
K2(R) Öffnerkontakte
