PSR-TRISAFE-System
Sensor
Sensorversorgung
Erreichbare
Sicherheitsintegrität
Parametrierung
Eingang xx Kanal 1/Kanal 2
Querschlussüberwachung
56 / 150
PHOENIX CONTACT
6.3.3

Externe Versorgung (OSSD)

+24 V
OSSD
I0
I1
0 V

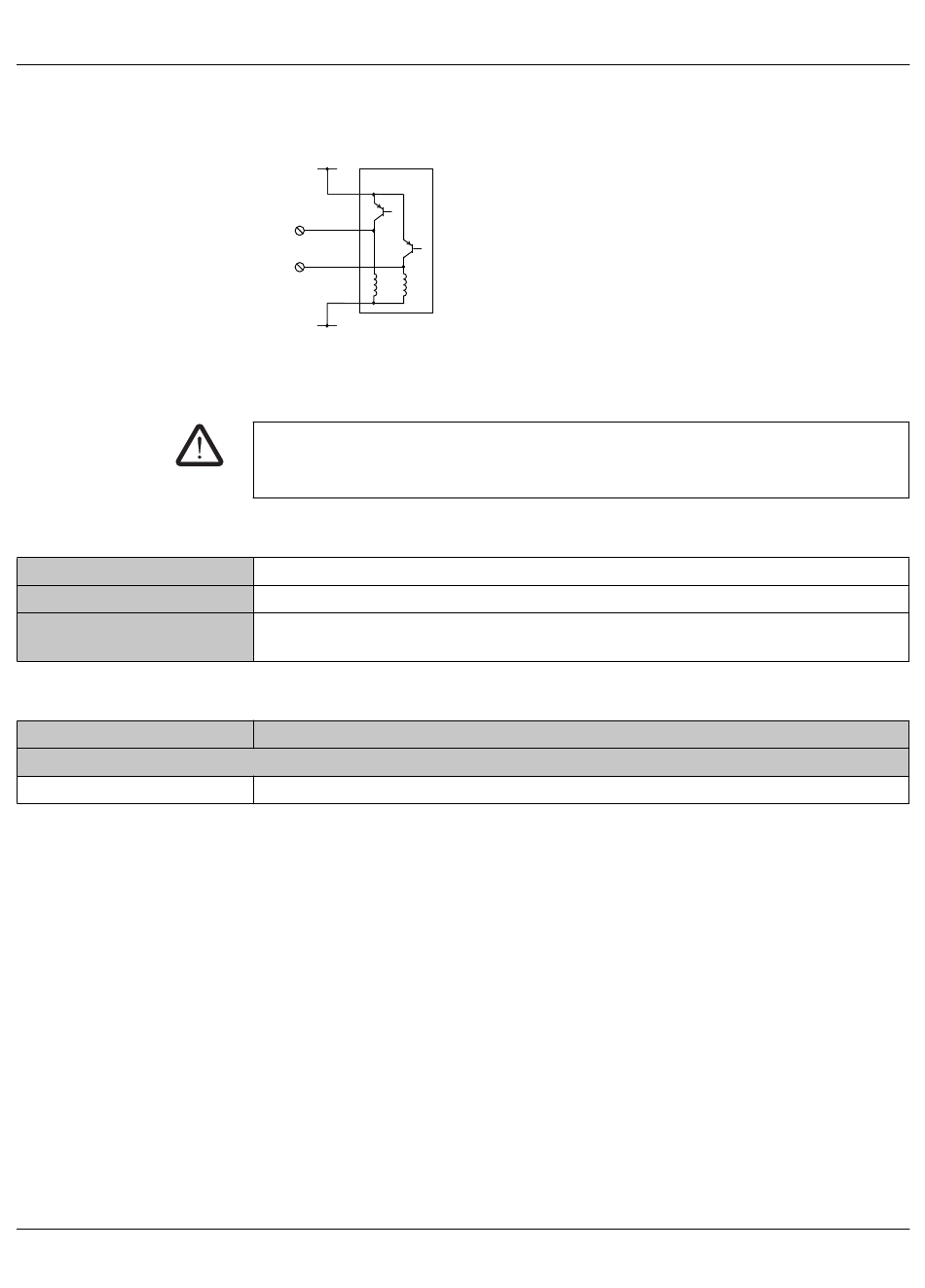

Bild 6-6 Zweikanalige äquivalente Belegung der Eingänge,
externe Versorgung (OSSD)
WARNUNG: Verlust der Sicherheitsfunktion
Spannungsverschleppung kann zum Verlust der Sicherheitsfunktion führen.
• Schließen Sie Spannungsverschleppung durch eine geeignete Verdrahtung aus.
Eckdaten
Zweikanaliger OSSD-Ausgang (mit interner Testung)
Extern (OSSD-Sensor)
SIL 3/SILCL 3/Kat. 4/PL e
Beispielhafte Parametrierung
Parametriert als
Nein
Legende:
OSSD OSSD-Sensor
I0, I1 Eingänge
+24 V Versorgung durch externe 24 V
0 V Externe 0 V (Potenzialbezug be-
achten)
