6.4.2 Querschlussüberwachung ausgeschaltet, externe
Versorgung
S1
I0
I1
S2
+24 V

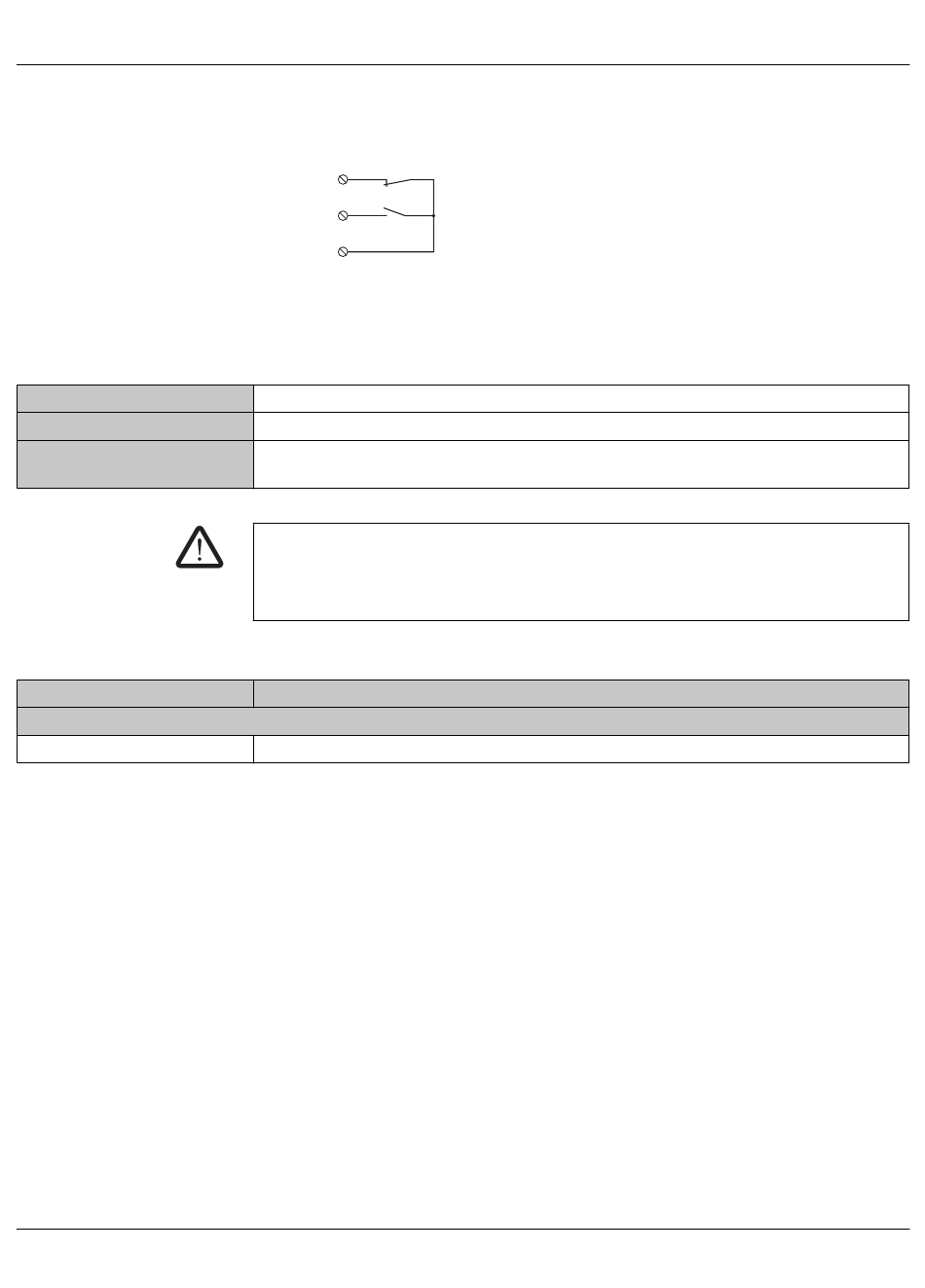

Bild 6-8 Zweikanalige antivalente Belegung der Eingänge, externe Versorgung
Eckdaten
Zweikanalig antivalent
Extern (24 V, Potenzialbezug beachten)
SIL 3/SILCL 3/Kat. 3/PL d
WARNUNG: Verlust der Sicherheitsfunktion
Eine Anhäufung von Fehlern kann zum Verlust der Sicherheitsfunktion führen.
• Testen Sie die Sicherheitsfunktion in angemessenen Zeitabständen, um Fehler früh-
zeitig zu erkennen.
Beispielhafte Parametrierung
Parametriert als
Nein
Legende:
S1, S2 Schaltelemente
I0, I1 Eingänge
+24 V Versorgung durch externe 24 V
(Potenzialbezug beachten)
106775_de_02
