Phonic Helix Board 18 Universal Bedienungsanleitung Seite 24

45

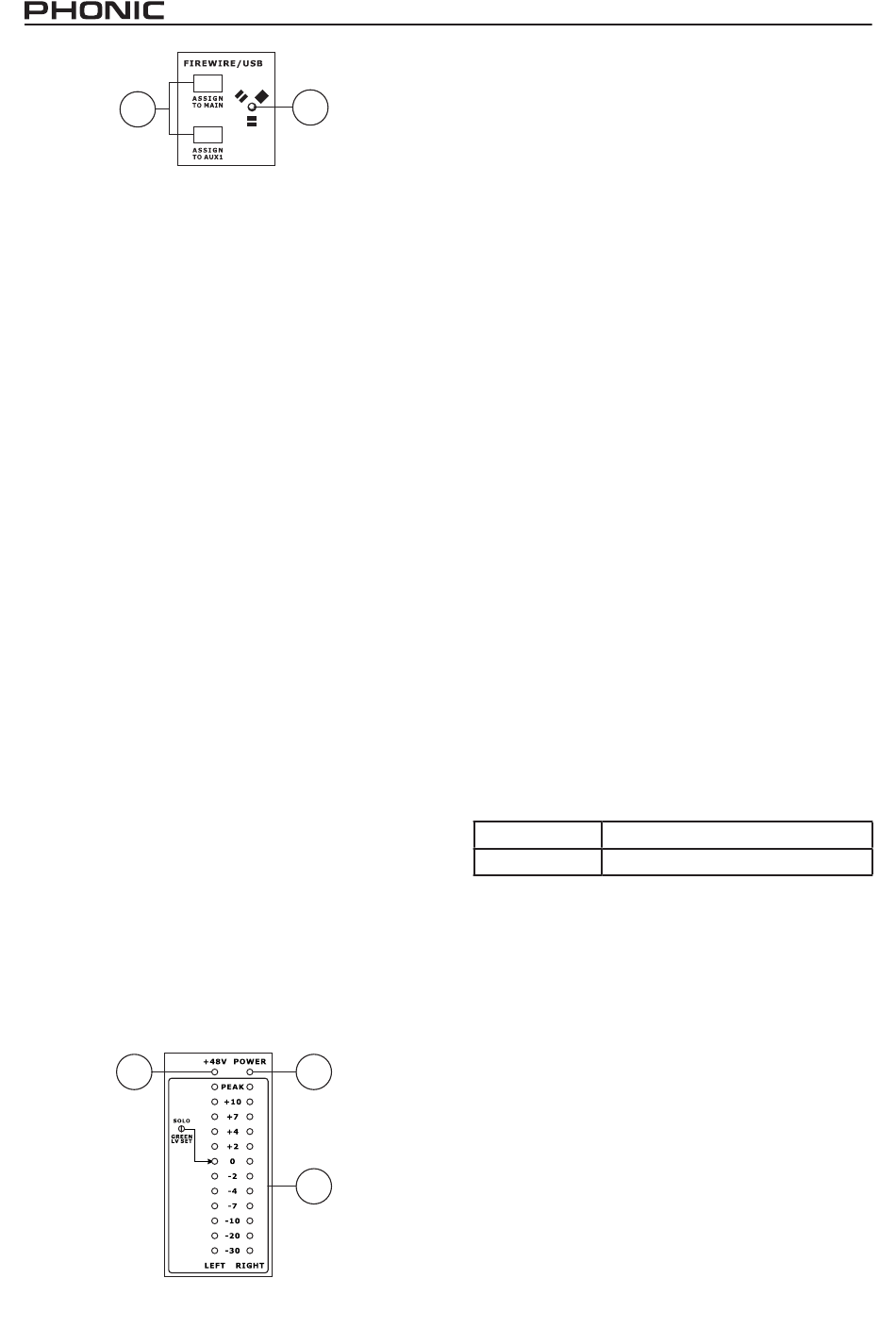

45. FIREWIRE / USB ROUTING
Neben der Möglichkeit, das zurückgeführte FireWire /
USB Signal mit dem entsprechenden SOURCE Schalter
(#50) im CONTROL ROOM zu hören und zu sehen, kann
dieses Signal auch auf die Summenschiene L/R und den
Ausspielweg AUX 1 geleitet werden� Alle drei FireWire
/USB Routing Schalter können gleichzeitig betätigt
werden�
ASSIGN TO MAIN
Drücken Sie diesen Schalter, wenn die FireWire / USB
Rückführung in der Summenschiene zu hören sein soll
(erfahren Sie unter #44 spannende Einsatzmöglichkeiten
für diese Funktion)�
ASSIGN TO AUX 1
Drücken Sie diesen Schalter, wenn die FireWire / USB
Rückführung in dem Ausspielweg AUX SEND 1 zu hören
sein soll�
Diese Funktion macht Sinn, weil AUX 1 als pre-Fader
Signal oft für Monitorzwecke eingesetzt wird� Wenn
Sie dem Künstler in einer Overdub Situation eine
Kopfhörermischung mit AUX 1 machen, werden Sie froh
sein, wenn Sie das Signal aus dem Rechner direkt in
diesen Monitorweg senden können�
46. FIREWIRE ANZEIGE
Diese grüne LED im FireWire Logo leuchtet auf, wenn
die FireWire Schnittstelle (#16) eine Verbindung mit
dem Rechner hergestellt hat� Lesen Sie unbedingt
die Ausführungen
SCHNITTSTELLE"�
47. +48V
Wenn diese rote LED leuchtet, ist die globale +48V
Phantomspeisung eingeschaltet (näheres siehe #18)�
48. POWER
Sie haben es vielleicht schon herausgefunden: Diese
blaue Kontroll LED leuchtet, wenn der Mixer mit dem
Netzschalter (#19) eingeschaltet wird� Wenn der Schalter
gedrückt ist und die LED nicht leuchtet, hat irgendwer
das Netzkabel herausgezogen, oder die Sicherung ist
durchgebrannt�
47
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 UNIVERSAL
24
46
im Abschnitt „FIREWIRE
48
49
49. PEGELANZEIGEN
Diese beiden 12-stelligen
Pegelanzeigen für den linken und rechten Kanal des
Mixers� Der Anzeigebereich erstreckt sich von –30 dB bis
+10 dB sowie einer Peak LED pro Kanal�
Die LED Ketten sitzen schaltungstechnisch in der Control
Room Sektion, und zwar vor dem Lautstärkeregler
PHONES / CONTROL ROOM (#51), sind also nicht
abhängig von dessen Stellung� Welcher Pegel angezeigt
wird, hängt davon ab, ob irgendwo im Pult eine SOLO
Taste oder ein Schalter in der SOURCE Sektion (#50)
gedrückt ist�
Sie erkennen dies sehr schnell, da sich neben den LED
Ketten eine LED befindet, die mit SOLO gekennzeichnet
ist� Sie leuchtet auf, sobald irgendwo im Pult eine SOLO
Taste gedrückt ist� Dabei leuchtet sie grün, wenn die
globale SOLO Funktion PRE geschaltet ist, und sie
leuchtet rot, wenn sie POST geschaltet ist�
Sie ist also auch entscheidend dafür, wie hoch der Pegel
in der Anzeige zu sehen ist� Bei einem PRE Fader Signal
hat der jeweilige Lautstärkeregler keinen Einfluss auf
den Pegel, es wird also der Pegel am jeweiligen Eingang
angezeigt� Bei einem POST Fader Signal ist die Stärke
des Signals sehr wohl vom jeweiligen Lautstärkeregler
abhängig, demnach auch der angezeigte Pegel in der
LED Kette!
Außerdem ist die Stärke des angezeigten Pegels davon
abhängig, ob nur ein Signal oder mehrere überprüft
werden� Vergewissern Sie sich also sorgfältig, ob Sie
wirklich nur ein Signal abhören / optisch überprüfen
– schnell hat man hier Fehler gemacht, weil vergessen
wurde, eine zuvor gedrückte SOLO Taste wieder heraus
zu nehmen�
Leuchtet die SOLO Taste nicht auf, sehen Sie in der
Pegelanzeige entweder gar nichts - oder eben eines der
Quellsignale aus der SOURCE Sektion (#50)�
Daraus ergibt sich folgende Priorität:
hoch SOLO
niedrig SOURCE
Sie erhalten ein
Eingangssignal, wenn sich im Durchschnitt der Pegel
um die „0" Marke bewegt� Die Anzeige „0" entspricht
einem Ausgangspegel von +4 dBu bei symmetrischer
Kabelführung (= 0,775 Volt)� Dies hat sich als internationaler
Standard durchgesetzt� Ein Mischpult, das nur einen
semiprofessionellen Pegel von –10 dBV an die Ausgänge
abgibt, zeigt genau bei dem Pegel ebenfalls „0" in dessen
Pegelanzeige an� Das HELIX BOARD 18 UNIVERSAL
gehört jedoch in die Klasse der professionellen Pulte – „0"
in der Anzeige entspricht wie gesagt einem Pegel von +4
dBu�
Dieser optimale Pegelbereich wird mit verschiedenfarbigen
LEDs dargestellt� Bis zur Marke „0" sind die LEDs grün,
dann folgen drei gelbe LEDs (+2, +4, +7)� Wenn im
Durchschnitt alle grünen LEDs an sind, kann durchaus
bei kürzeren Signalspitzen auch mal die dritte gelbe
LED aufleuchten, sofern das nachfolgende Gerät diesen
zusätzlichen Pegel verträgt� Auch bei der Signalführung
LED Ketten sind
sauberes, verzerrungsfreies
die
