TYPISCHE KABELVERBINDUNGEN

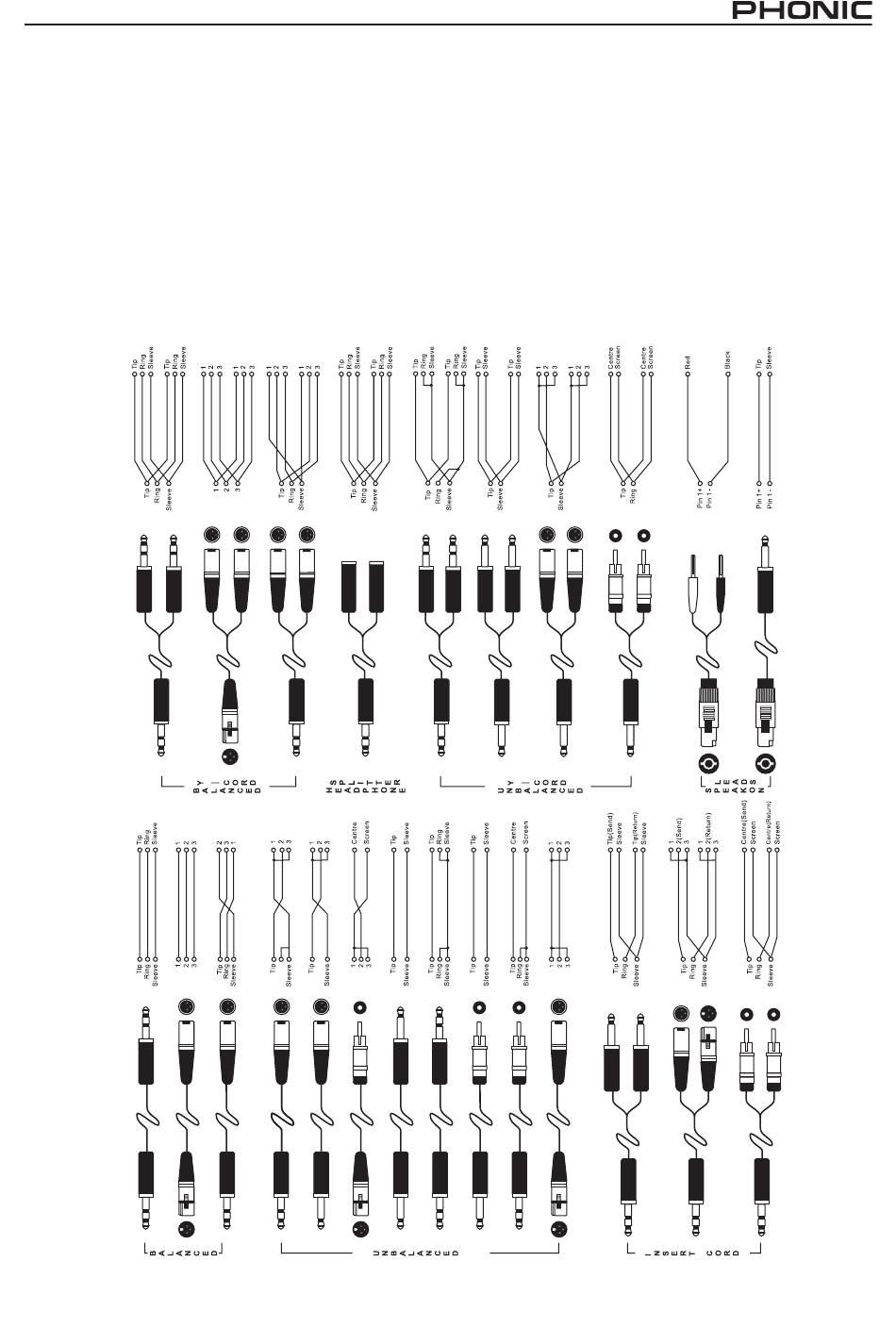

Die folgende Abbildung mit typischen Kabelverbindungen ist in sieben Abschnitte unterteilt:
SYMMETRISCH, UNSYMMETRISCH, INSERT KABEL, SYMMETRISCHES Y-KABEL, KOPFHÖRER VERTEILER, UN-
SYMMETRISCHES Y-KABEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrah-
tungsvorschläge für unterschiedliche Anwendungen�
Im HELIX BOARD 18 UNIVERSAL sind alle Anschlüsse symmetrisch mit Ausnahme der folgenden: 2T RTN, 2T REC,
PHONES, CONTROL ROOM, AUX RETURN 1 und 2�
Wenn ein elektronisch symmetrierter Ausgang mit einem externen Gerät verbunden wird, das einen unsymmetrischen
Eingang hat, verwenden Sie am besten einen 3-poligen Anschluss für die Quelle = Ausgangsseite (entweder XLR oder 6,3
mm TRS Klinke) und eine 2-polige Mono Klinke für die Last = Eingangsseite, wobei ausgangsseitig die Verbindung am Ring
des Klinkensteckers getrennt werden sollte� Diese Vorgehensweise garantiert die besten Audioergebnisse bei elektronisch
symmetrierten Ausgängen�
