56

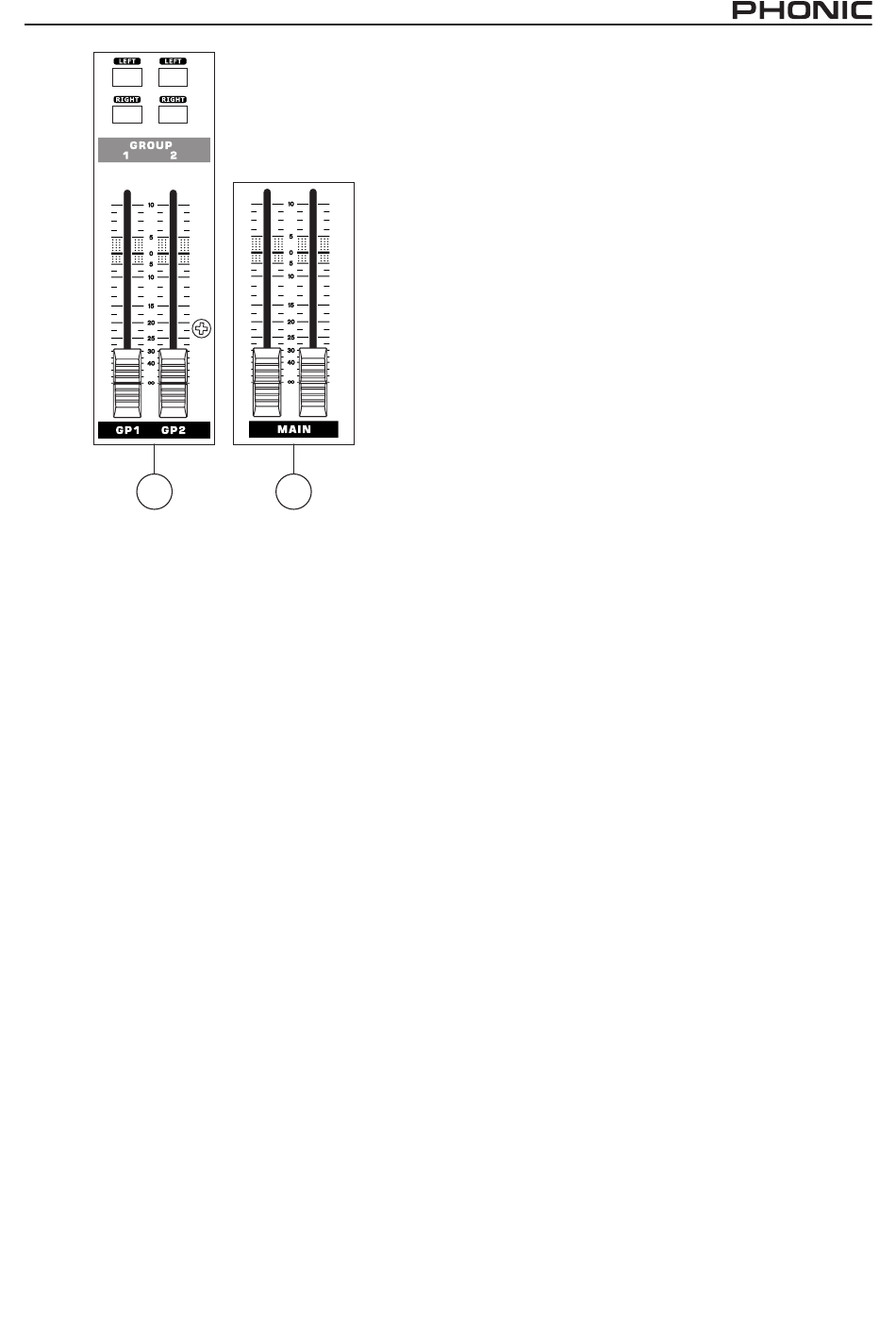

56. GROUP 1/2
Es gibt zwei „echte" Subgruppen – jede Gruppe hat einen
Fader und zwei Schalter sowie einen eigenen Ausgang
„GROUP OUT (#10)�
Die Subgruppen erhalten ihr Signal aus den verschiedenen
Eingangskanälen und den AUX RETURNS, sofern Sie
die dort befindlichen „Routing" Schalter entsprechend
betätigen (#54)�
FADER
Der
60
mm
Flachbahn
Lautstärkeregler für die jeweilige Subgruppe und ihren
entsprechenden Ausgang (#10)�
Wenn Sie den Fader ganz bis zum Anschlag nach oben
schieben, bekommen Sie eine Verstärkung des Signals
um 10 dB� Ganz nach unten geschoben ist das Signal
komplett ausgeblendet�
LEFT
Wird
dieser
Schalter
Subgruppensignal auf die linke Summenschiene�
RIGHT
Wird
dieser
Schalter
Subgruppensignal auf die rechte Summenschiene�
Wofür braucht man Subgruppen?
Bei der Mischung gerade größerer Formationen, z�B�
(Blas) Orchester, Big Band, vielleicht noch mit Chören, etc�,
ist es einfacher, ganze Instrumenten- oder Vokalgruppen
mit nur einem, maximal zwei Reglern in der Lautstärke zu
kontrollieren� Wenn Sie das optimale Mischungsverhältnis
innerhalb einer Instrumentengruppe (z�B� Schlagzeug)
gefunden haben, legen Sie die entsprechenden Kanäle
auf eine oder zwei Subgruppen (durch Betätigen des
richtigen Routing Schalters #30 sowie des PAN Reglers
#28)� Nun haben Sie die komplette Gruppe mit einem
oder zwei Fadern „im Griff"�
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 UNIVERSAL
57
Schiebesteller
ist
der
gedrückt,
gelangt
das
gedrückt,
gelangt
das
Bildung einer Monogruppe
Betätigen Sie bei allen Kanälen, die Sie in einer Monogruppe
zusammenfassen wollen, den Routingschalter GP1/2
(#30)� Drehen Sie die PAN Regler (#28) in eine der beiden
Maximalpositionen� Handelt es sich um die Subgruppe
1, müssen die PAN Regler in den Kanälen ganz nach
links gedreht werden� Für die Subgruppe 2 müssen die
PAN Relger ganz nach rechts gedreht werden� In der
Subgruppe selbst müssen Sie die beiden Schalter „LEFT"
und „RIGHT" drücken, sofern Sie das Subgruppensignal
auf beiden Seiten in der Stereosumme hören wollen�
Bildung einer Stereogruppe
Drücken Sie die Routingschalter „GP1/2" in allen Kanälen,
die Sie zu einer Stereogruppe zusammenfassen wollen�
Die PAN Regler der einzelnen Kanäle können Sie nun ganz
nach Ihren Vorstellungen einstellen� Bei der Subgruppe 1
betätigen Sie nur den Schalter „LEFT", bei der Subgruppe
2 nur den Schalter „RIGHT", damit die beiden Subgruppen
in der Summe MAIN L/R als Stereogruppen auftauchen�
Sie können die Subgruppen auch dafür verwenden, neben
der Hauptsumme eine weitere Mischung vorzunehmen
– etwa für eine weitere Beschallungszone, für einen Live
Mitschnitt, etc� Da Sie für jeden Eingangskanal individuell
bestimmen können, ob das Signal auch in der Subgruppe
zu hören sein soll, stehen hier sehr viele verschiedene
Möglichkeiten offen�
57. MAIN L-R
Diese beiden 60 mm Flachbahn Schieberegler kontrollieren
die endgültige Ausgangslautstärke des Mixers, also
des Summensignals L/R, das an den Ausgängen MAIN
L/R (#9 und #14) sowie an den Recording Ausgängen
RECT OUT (#7) anliegt� Auch der angezeigte Pegel in
der Pegelanzeige (#49) ist abhängig von diesen Fadern,
sofern wirklich das Summensignal L/R angezeigt wird
(näheres siehe #49)�
Die
Summen
L/R
erhalten
verschiedenen Mono und Stereo Kanälen, den AUX und
EFX Rückführungen, der USB / FireWire Schnittstelle,
sowie dem 2T Signal, sofern Sie die dort befindlichen
„Routing" Schalter betätigen� Wenn Sie die Fader ganz
bis zum Anschlag nach oben schieben, bekommen Sie
eine Verstärkung des Signals um 10 dB� Ganz nach unten
geschoben ist das Signal stumm geschaltet�
ihr
Signal
aus
den
27
