Sägetisch (7) Auf 90° Justieren (Abb.2+12+13) - Scheppach HBS30 Original Bedienungsanleitung

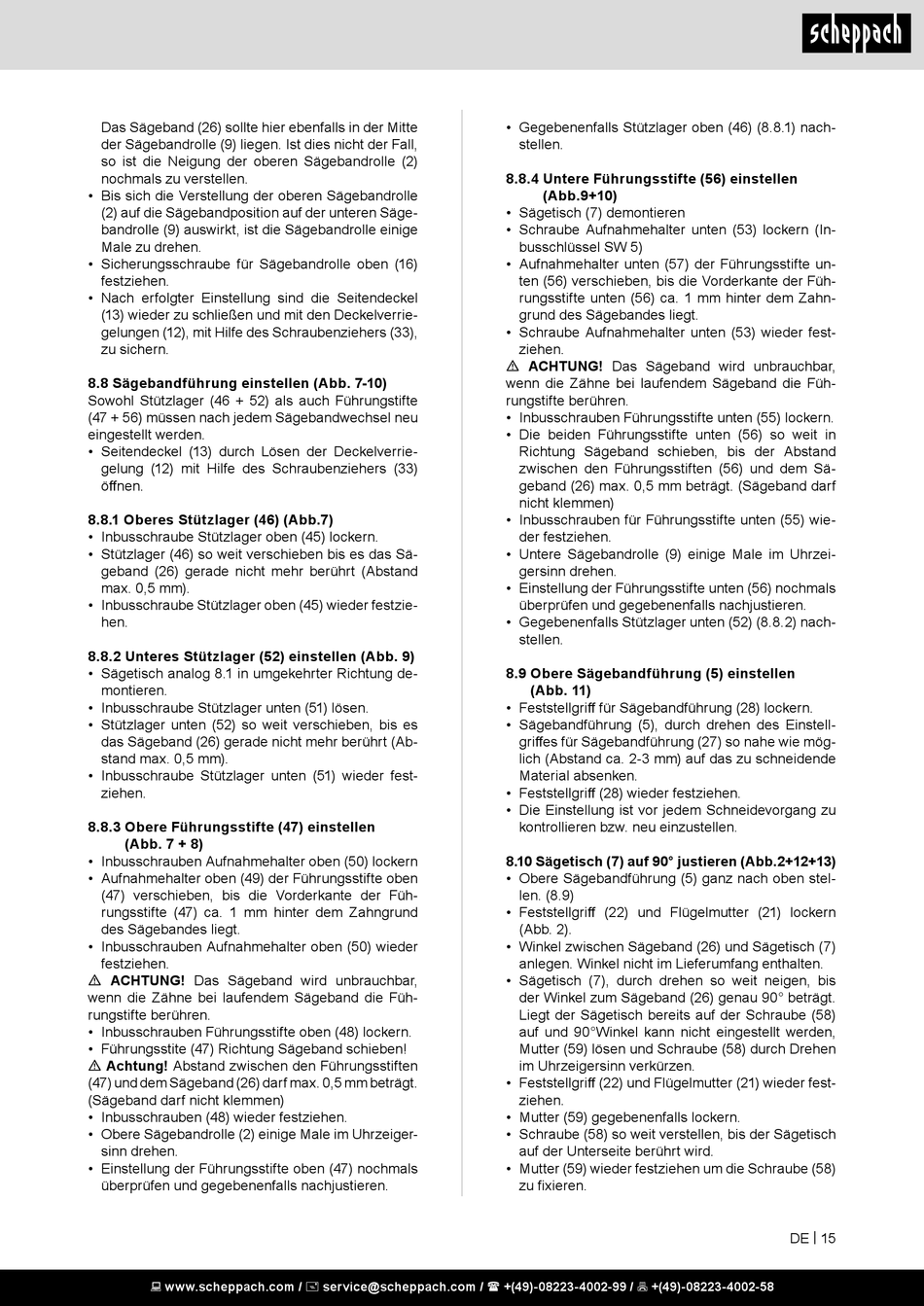

Das Sägeband (26) sollte hier ebenfalls in der Mitte
der Sägebandrolle (9) liegen. Ist dies nicht der Fall,
so ist die Neigung der oberen Sägebandrolle (2)
nochmals zu verstellen.
• Bis sich die Verstellung der oberen Sägebandrolle
(2) auf die Sägebandposition auf der unteren Säge-
bandrolle (9) auswirkt, ist die Sägebandrolle einige
Male zu drehen.
• Sicherungsschraube für Sägebandrolle oben (16)
festziehen.
• Nach erfolgter Einstellung sind die Seitendeckel
(13) wieder zu schließen und mit den Deckelverrie-
gelungen (12), mit Hilfe des Schraubenziehers (33),
zu sichern.
8.8 Sägebandführung einstellen (Abb. 7-10)
Sowohl Stützlager (46 + 52) als auch Führungstifte
(47 + 56) müssen nach jedem Sägebandwechsel neu
eingestellt werden.
• Seitendeckel (13) durch Lösen der Deckelverrie-
gelung (12) mit Hilfe des Schraubenziehers (33)
öffnen.
8.8.1 Oberes Stützlager (46) (Abb.7)
• Inbusschraube Stützlager oben (45) lockern.
• Stützlager (46) so weit verschieben bis es das Sä-
geband (26) gerade nicht mehr berührt (Abstand
max. 0,5 mm).
• Inbusschraube Stützlager oben (45) wieder festzie-
hen.
8.8.2 Unteres Stützlager (52) einstellen (Abb. 9)
• Sägetisch analog 8.1 in umgekehrter Richtung de-
montieren.
• Inbusschraube Stützlager unten (51) lösen.
• Stützlager unten (52) so weit verschieben, bis es
das Sägeband (26) gerade nicht mehr berührt (Ab-
stand max. 0,5 mm).
• Inbusschraube Stützlager unten (51) wieder fest-
ziehen.
8.8.3 Obere Führungsstifte (47) einstellen
(Abb. 7 + 8)
• Inbusschrauben Aufnahmehalter oben (50) lockern
• Aufnahmehalter oben (49) der Führungsstifte oben
(47) verschieben, bis die Vorderkante der Füh-
rungsstifte (47) ca. 1 mm hinter dem Zahngrund
des Sägebandes liegt.
• Inbusschrauben Aufnahmehalter oben (50) wieder
festziehen.
m ACHTUNG! Das Sägeband wird unbrauchbar,
wenn die Zähne bei laufendem Sägeband die Füh-
rungstifte berühren.
• Inbusschrauben Führungsstifte oben (48) lockern.
• Führungsstite (47) Richtung Sägeband schieben!
m Achtung! Abstand zwischen den Führungsstiften
(47) und dem Sägeband (26) darf max. 0,5 mm beträgt.
(Sägeband darf nicht klemmen)
• Inbusschrauben (48) wieder festziehen.
• Obere Sägebandrolle (2) einige Male im Uhrzeiger-
sinn drehen.
• Einstellung der Führungsstifte oben (47) nochmals
überprüfen und gegebenenfalls nachjustieren.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Gegebenenfalls Stützlager oben (46) (8.8.1) nach-
stellen.
8.8.4 Untere Führungsstifte (56) einstellen
(Abb.9+10)
• Sägetisch (7) demontieren
• Schraube Aufnahmehalter unten (53) lockern (In-
busschlüssel SW 5)
• Aufnahmehalter unten (57) der Führungsstifte un-
ten (56) verschieben, bis die Vorderkante der Füh-
rungsstifte unten (56) ca. 1 mm hinter dem Zahn-
grund des Sägebandes liegt.
• Schraube Aufnahmehalter unten (53) wieder fest-
ziehen.
m ACHTUNG! Das Sägeband wird unbrauchbar,
wenn die Zähne bei laufendem Sägeband die Füh-
rungstifte berühren.
• Inbusschrauben Führungsstifte unten (55) lockern.
• Die beiden Führungsstifte unten (56) so weit in
Richtung Sägeband schieben, bis der Abstand
zwischen den Führungsstiften (56) und dem Sä-
geband (26) max. 0,5 mm beträgt. (Sägeband darf
nicht klemmen)
• Inbusschrauben für Führungsstifte unten (55) wie-
der festziehen.
• Untere Sägebandrolle (9) einige Male im Uhrzei-
gersinn drehen.
• Einstellung der Führungsstifte unten (56) nochmals
überprüfen und gegebenenfalls nachjustieren.
• Gegebenenfalls Stützlager unten (52) (8.8.2) nach-
stellen.
8.9 Obere Sägebandführung (5) einstellen
(Abb. 11)
• Feststellgriff für Sägebandführung (28) lockern.
• Sägebandführung (5), durch drehen des Einstell-
griffes für Sägebandführung (27) so nahe wie mög-
lich (Abstand ca. 2-3 mm) auf das zu schneidende
Material absenken.
• Feststellgriff (28) wieder festziehen.
• Die Einstellung ist vor jedem Schneidevorgang zu
kontrollieren bzw. neu einzustellen.
8.10 Sägetisch (7) auf 90° justieren (Abb.2+12+13)
• Obere Sägebandführung (5) ganz nach oben stel-
len. (8.9)
• Feststellgriff (22) und Flügelmutter (21) lockern
(Abb. 2).
• Winkel zwischen Sägeband (26) und Sägetisch (7)
anlegen. Winkel nicht im Lieferumfang enthalten.
• Sägetisch (7), durch drehen so weit neigen, bis
der Winkel zum Sägeband (26) genau 90° beträgt.
Liegt der Sägetisch bereits auf der Schraube (58)
auf und 90°Winkel kann nicht eingestellt werden,
Mutter (59) lösen und Schraube (58) durch Drehen
im Uhrzeigersinn verkürzen.
• Feststellgriff (22) und Flügelmutter (21) wieder fest-
ziehen.
• Mutter (59) gegebenenfalls lockern.
• Schraube (58) so weit verstellen, bis der Sägetisch
auf der Unterseite berührt wird.
• Mutter (59) wieder festziehen um die Schraube (58)
zu fixieren.
