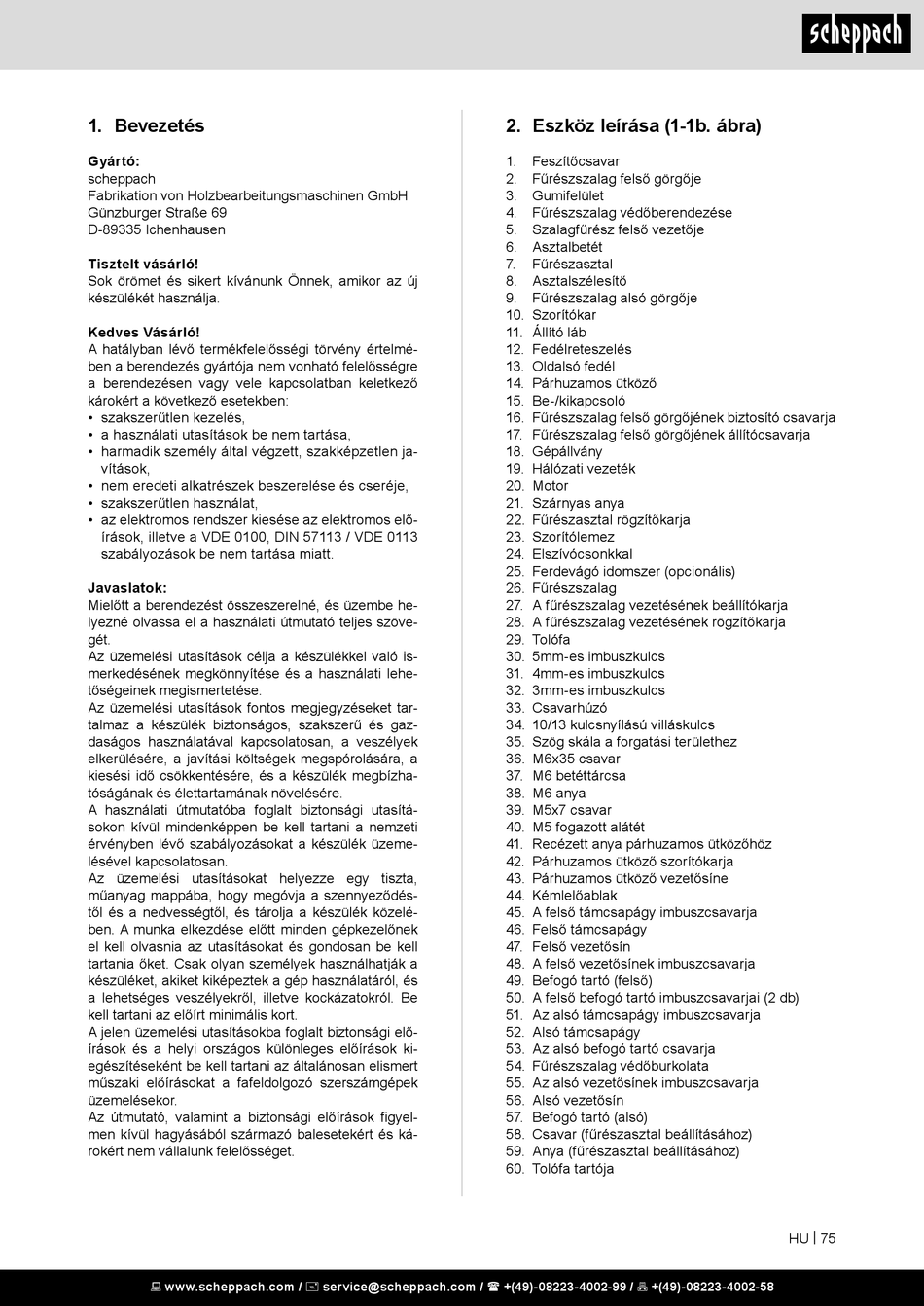

1. Bevezetés
Gyártó:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Tisztelt vásárló!
Sok örömet és sikert kívánunk Önnek, amikor az új
készülékét használja.
Kedves Vásárló!
A hatályban lévő termékfelelősségi törvény értelmé-
ben a berendezés gyártója nem vonható felelősségre
a berendezésen vagy vele kapcsolatban keletkező
károkért a következő esetekben:
• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen ja-
vítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerűtlen használat,
• az elektromos rendszer kiesése az elektromos elő-
írások, illetve a VDE 0100, DIN 57113 / VDE 0113
szabályozások be nem tartása miatt.
Javaslatok:
Mielőtt a berendezést összeszerelné, és üzembe he-
lyezné olvassa el a használati útmutató teljes szöve-
gét.
Az üzemelési utasítások célja a készülékkel való is-
merkedésének megkönnyítése és a használati lehe-
tőségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tar-
talmaz a készülék biztonságos, szakszerű és gaz-
daságos használatával kapcsolatosan, a veszélyek
elkerülésére, a javítási költségek megspórolására, a
kiesési idő csökkentésére, és a készülék megbízha-
tóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasítá-
sokon kívül mindenképpen be kell tartani a nemzeti
érvényben lévő szabályozásokat a készülék üzeme-
lésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta,
műanyag mappába, hogy megóvja a szennyeződés-
től és a nedvességtől, és tárolja a készülék közelé-
ben. A munka elkezdése előtt minden gépkezelőnek
el kell olvasnia az utasításokat és gondosan be kell
tartania őket. Csak olyan személyek használhatják a
készüléket, akiket kiképeztek a gép használatáról, és
a lehetséges veszélyekről, illetve kockázatokról. Be
kell tartani az előírt minimális kort.
A jelen üzemelési utasításokba foglalt biztonsági elő-
írások és a helyi országos különleges előírások ki-
egészítéseként be kell tartani az általánosan elismert
műszaki előírásokat a fafeldolgozó szerszámgépek
üzemelésekor.
Az útmutató, valamint a biztonsági előírások figyel-
men kívül hagyásából származó balesetekért és ká-
rokért nem vállalunk felelősséget.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Eszköz leírása (1-1b. ábra)
1. Feszítőcsavar
2. Fűrészszalag felső görgője
3. Gumifelület
4. Fűrészszalag védőberendezése
5. Szalagfűrész felső vezetője
6. Asztalbetét
7. Fűrészasztal
8. Asztalszélesítő
9. Fűrészszalag alsó görgője
10. Szorítókar
11. Állító láb
12. Fedélreteszelés
13. Oldalsó fedél
14. Párhuzamos ütköző
15. Be-/kikapcsoló
16. Fűrészszalag felső görgőjének biztosító csavarja
17. Fűrészszalag felső görgőjének állítócsavarja
18. Gépállvány
19. Hálózati vezeték
20. Motor
21. Szárnyas anya
22. Fűrészasztal rögzítőkarja
23. Szorítólemez
24. Elszívócsonkkal
25. Ferdevágó idomszer (opcionális)
26. Fűrészszalag
27. A fűrészszalag vezetésének beállítókarja
28. A fűrészszalag vezetésének rögzítőkarja
29. Tolófa
30. 5mm-es imbuszkulcs
31. 4mm-es imbuszkulcs
32. 3mm-es imbuszkulcs
33. Csavarhúzó
34. 10/13 kulcsnyílású villáskulcs
35. Szög skála a forgatási területhez
36. M6x35 csavar
37. M6 betéttárcsa
38. M6 anya
39. M5x7 csavar
40. M5 fogazott alátét
41. Recézett anya párhuzamos ütközőhöz
42. Párhuzamos ütköző szorítókarja
43. Párhuzamos ütköző vezetősíne
44. Kémlelőablak
45. A felső támcsapágy imbuszcsavarja
46. Felső támcsapágy
47. Felső vezetősín
48. A felső vezetősínek imbuszcsavarja
49. Befogó tartó (felső)
50. A felső befogó tartó imbuszcsavarjai (2 db)
51. Az alsó támcsapágy imbuszcsavarja
52. Alsó támcsapágy
53. Az alsó befogó tartó csavarja
54. Fűrészszalag védőburkolata
55. Az alsó vezetősínek imbuszcsavarja
56. Alsó vezetősín
57. Befogó tartó (alsó)
58. Csavar (fűrészasztal beállításához)
59. Anya (fűrészasztal beállításához)
60. Tolófa tartója
