2.3 Elektrische Installation
®
Dieser Abschnitt beschreibt, wie die 2N
EntryCom IP Uni in das Local Area Network
(LAN), an die Stromversorgung und an den elektrischen Türöffner angeschlossen wird.
Anschlüsse an die Leiterplatte
®
Die Abbildung zeigt die Anschlüsse auf der 2N
EntryCom IP Uni Leiterplatte (PCB). Kabel,
Zubehör und andere Systemkomponenten sind mit den Steckverbindern X1 bis X22
anzuschließen.
®

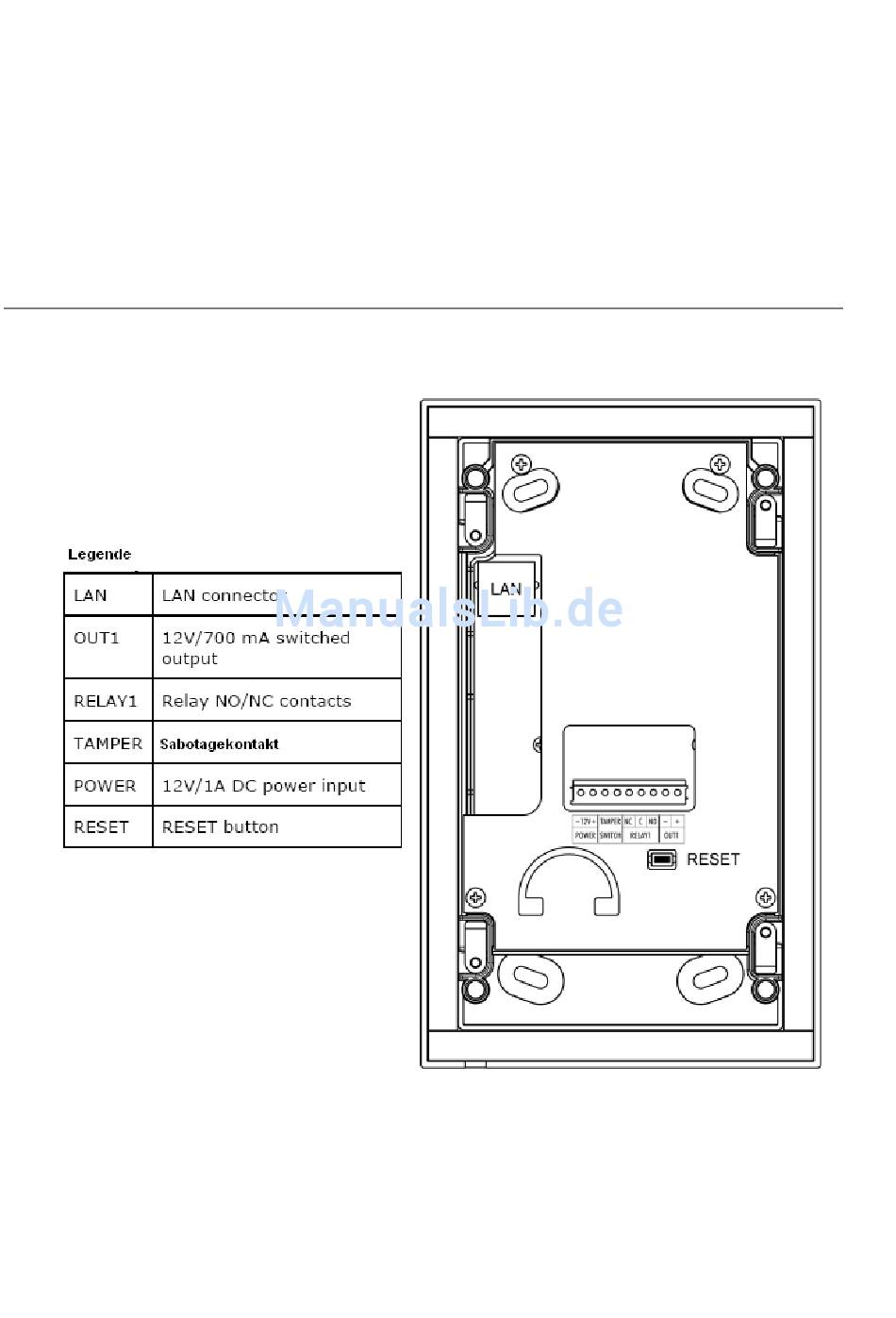

2N
EntryCom IP Uni Anschlüsse, PCB
18
