Tableau 7-1 Couples de serrage recommandés
Tailles
Toutes
8 et 9

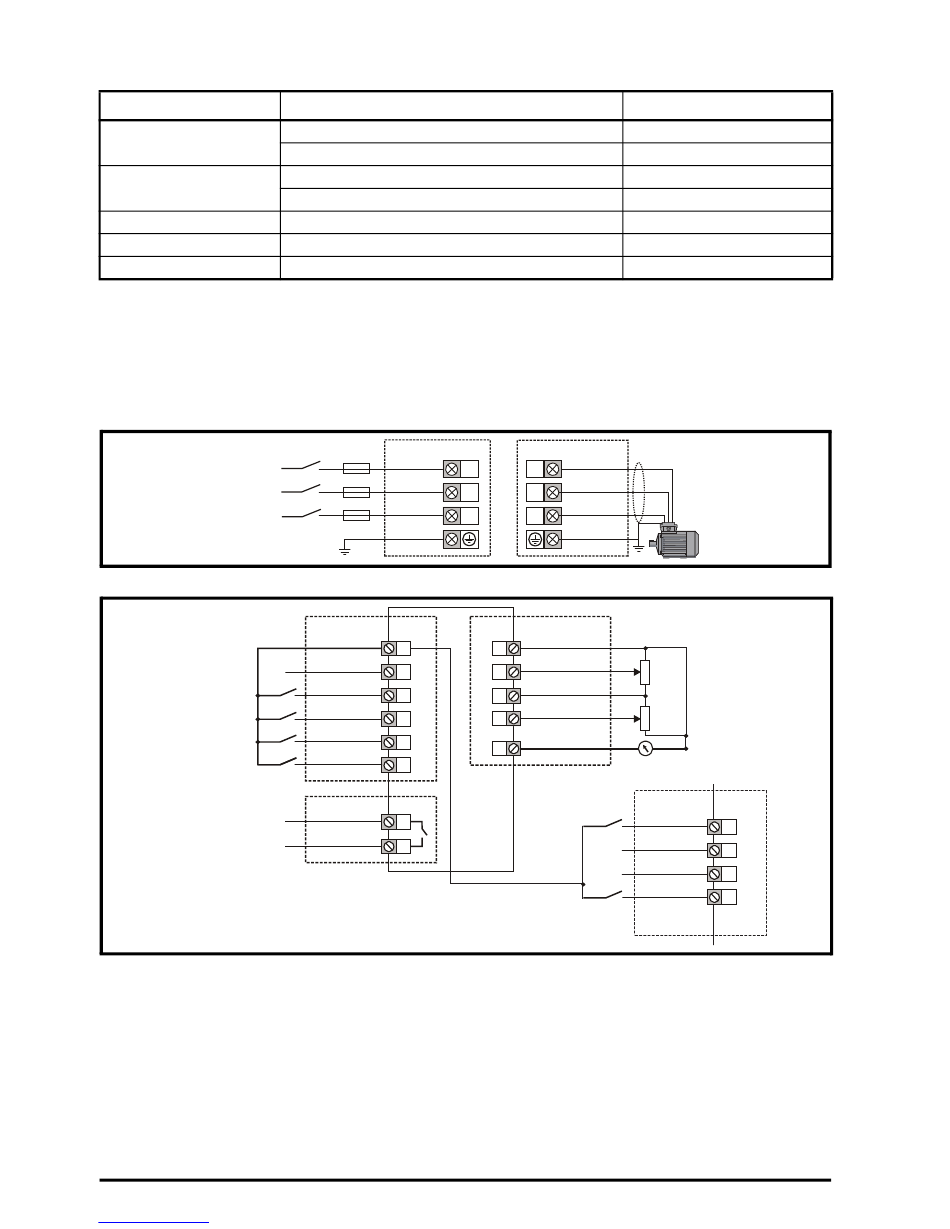

ÉTAPE 8 : Câblage du variateur
M200/M300 : Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 05 réglé sur AV)
qui consiste dans le contrôle de fréquence via l'entrée analogique 1 (0 à 10 V) ou l'entrée analogique 2 (0 à 10 V)
sélectionnée à l'aide de la borne 14.
M201 : Le paramètre par défaut utilise le Potentiomètre de référence de vitesse embarqué à la place de l'entrée
analogique pour la référence de fréquence (seule la borne de déverrouillage est nécessaire).
Figure 8-1
Figure 8-2
Fréquence Nulle
Déverrouillage
du variateur***
Marche avant*
Marche arrière*
Sélection entrée
analogique 1 /
entrée analogique 2*
* Non nécessaire sur le variateur Unidrive M201 étant donné qu'il est déjà équipé du Potentiomètre de référence de
vitesse. Les commandes Marche/Arrêt sont données à partir du clavier et si la marche arrière est nécessaire
l'utilisateur doit régler Pr 17 sur On.
** 250 Vac maximum (UL classe 1).
*** L'Unidrive M300 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11 n'est pas
affectée.
Consulter la section 4.1 du Guide de mise en service rapide - Contrôle pour des informations et les schémas de
câblage des autres configurations proposées.
Une résistance de freinage externe peut être utilisée, si nécessaire. Consulter le chapitre 4 du Guide d'installation -
Puissance pour de plus amples informations.
18
Downloaded from
www.Manualslib.com
Description des bornes
5
6
Bornes de puissance et de terre
7
Bornes de puissance et de terre
Bornes de puissance et de terre
Raccordements des bornes de puissance
Alimentation AC
triphasée
Raccordements des bornes de contrôle de l'Unidrive M200/M201/M300
E/S logiques
24 V utilisateur
E/S logique 1
Entrée logique2
Entrée logique 3
Entrée logique 4
Entrée logique 5
Relais 1**
Variateur prêt
manuals search engine
Bornes de contrôle
Bornes de relais
Bornes de puissance
Bornes de terre
Alimentation AC
L1
U
L2
V
L3
W
E/S analogiques
0 V
9
1
Entrée analogique 1
10
2
10 V utilisateur
11
4
Entrée analogique 2
12
5
Sortie analogique 1
13
7
14
41
42
24 V utilisateur
Guide pas à pas pour l'Unidrive M200/M201/M300
Couple de serrage
0,2 N m
0,5 N m
1,5 N m
2,0 N m
6,0 N m
12 N m
15 N m
Moteur
Référence
10 kΩ
fréquence 1*
Référence
10 kΩ
fréquence 2*
Sortie fréquence
M300 uniquement
Absence sûre du couple
(Safe Torque Off)
ST01
31
0 V
ST01
32
0 V
ST02
36
ST02
35
Édition : 1
