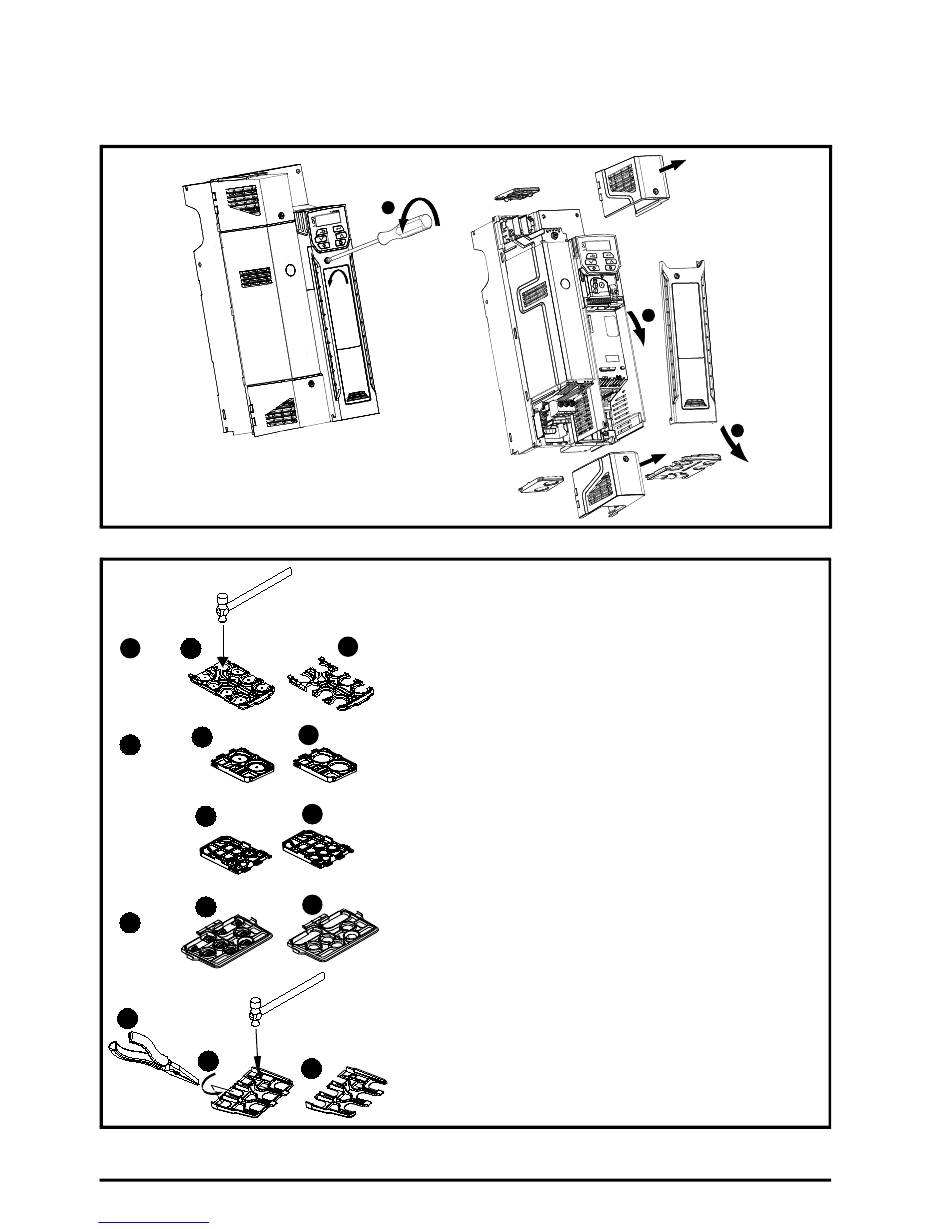

ÉTAPE 6 : Démontage du capot
1.
À l'aide d'un tournevis plat, faire tourner le clip de fixation du capot d'environ 30° dans le sens anti-horaire.
2.
Faire glisser le capot vers le bas.
3.
Retirer le capot dans le sens indiqué.
Retrait des orifices prédécoupés des protections
A
B
C
D
16
Downloaded from
www.Manualslib.com
2
1
2
1
2
2
1
1
2
1
3
2
manuals search engine
1
A : Tailles 5 et 9
B : Taille 5 uniquement
C : Taille 6 uniquement
D : Tailles 7 et 9
Placer la protection sur une surface plane solide et taper sur
les parties prédécoupées avec un marteau comme illustré (1).
Pour les tailles 7 à 9, des pinces peuvent être utilisées
pour enlever les orifices prédécoupés. Saisir la pièce
prédécoupée correspondante et la tourner comme illustré (3).
Répéter l'opération jusqu'à ce que tous les orifices prédécoupés
nécessaires aient été retirés (2). Une fois les orifices
prédécoupés retirés, éliminer tous les bords saillants
et coupants.
Des passe-câbles sont fournis pour les tailles 5 et 6.
Guide pas à pas pour l'Unidrive M200/M201/M300
2
3
Édition : 1
