PASO 9: Encendido del accionamiento
• Cerciórese de que el accionamiento no emita señal de activación, el terminal 11 (o los terminales 31 y 35 en
Unidrive M300) está abierto.
• Cerciórese de que no se emita señal de marcha; los terminales 12 y 13 están abiertos (Unidrive M200 y
M300).
• Cerciórese de que el motor esté conectado al accionamiento.
• Compruebe que la conexión del motor (Δ o Y) es correcta.

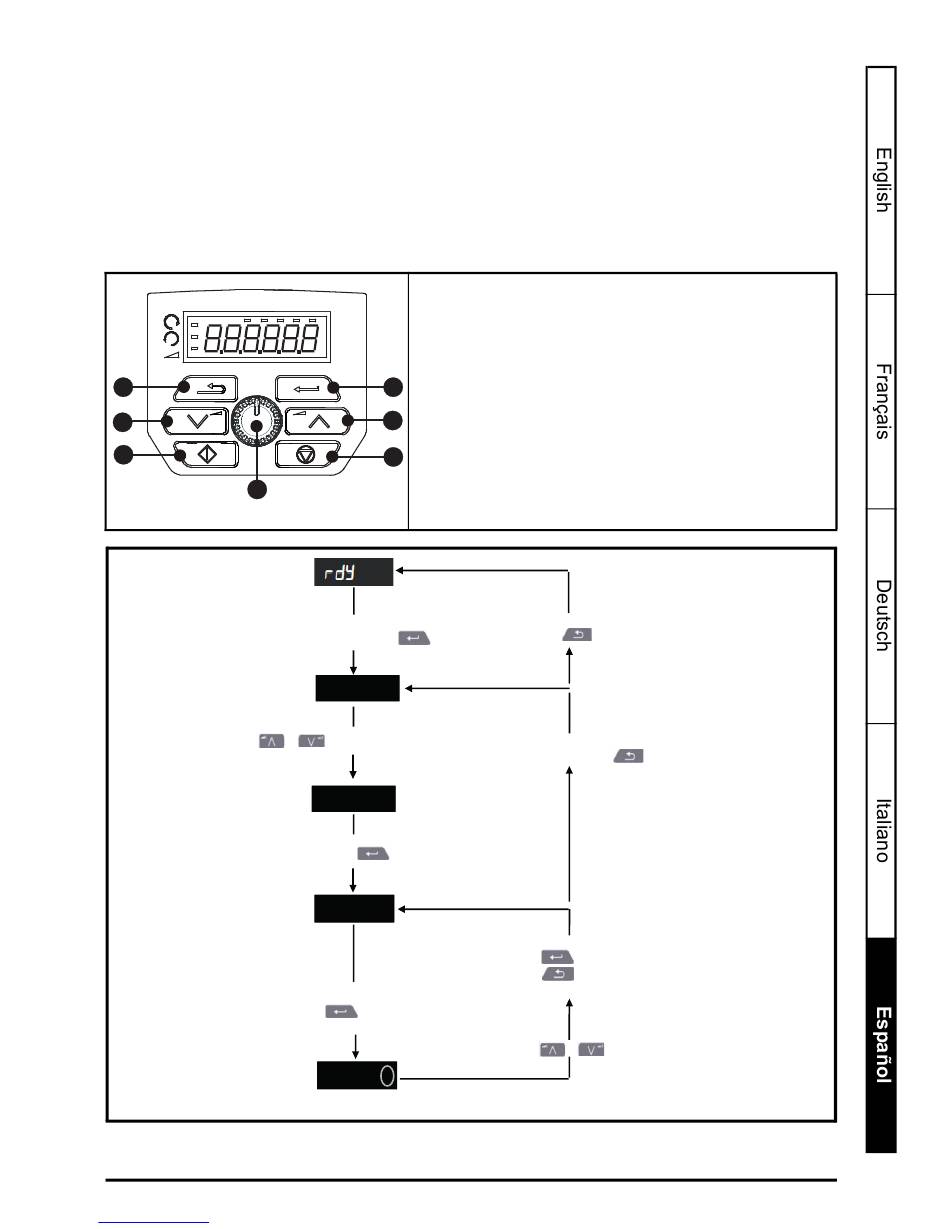

PASO 10: Uso del teclado
La pantalla ofrece información al usuario acerca del estado operativo del accionamiento y los códigos de alarma y
desconexión. El teclado permite cambiar parámetros, detener y activar el accionamiento, así como reiniciarlo.
7
6
5
Unidrive M200/M201/M300 Guía detallada
Edición: 1
Downloaded from www.Manualslib.com
V A Hz rpm %
1
1
2
3
4
Modo de
estado
Para acceder al modo de vista de
parámetros, pulse la tecla
Modo de vista
Pr 10
de parámetros
Pulse o para seleccionar un parámetro
Pr 01
Para ver el valor del parámetro,
pulse la tecla
Vista de valor
0.00
de parámetro
Para acceder al modo de modificación,
pulse la tecla
0.00
Modo de modificación
(el dígito modificado parpadea)
manuals search engine
(1) La tecla de introducción permite acceder al modo de vista o
de modificación de parámetros, o aceptar la modificación de un
parámetro.
(2 / 6) Las teclas de desplazamiento permiten seleccionar parámetros
individuales o modificar valores de parámetros.
(3) La tecla de parada/reinicio (roja) permite detener y reiniciar el
accionamiento en el modo de teclado (habilitado para Unidrive M201).
También permite reiniciar el accionamiento en el modo de terminal.
(4) El Potenciómetro de referencia de velocidad permite controlar la
referencia de frecuencia (solamente en Unidrive M201).
(5) La tecla de inicio (verde) permite iniciar el accionamiento en el
modo de teclado (habilitado para Unidrive M201).
(7) La tecla de escape se utiliza para salir del modo de modificación/
vista de parámetros.
para volver al modo de estado,
pulse la tecla
Para volver al modo de vista de
parámetros, pulse la tecla
Para volver a la vista de parámetros
pulse la tecla para conservar el nuevo valor
pulse la tecla para omitir el nuevo valor y
devolver el parámetro al valor previo a la modificación
La retención de o aumenta o reduce el valor
