Phonic Helix Board 24 FireWire Bedienungsanleitung Seite 10

PHONIC
wenn Sie die vollen Funktionen eines Kanalzuges
(z.B. Klangregelung) für die Rückführungen brauchen.
In diesem Fall stellen Sie den Panoramaregler (#34)
des linken Eingangskanals ganz nach links, den des
rechten Eingangskanals ganz nach rechts, um eine
stereophone Abbildung in der Summe zu erhalten.
Anmerkung: Wenn das Nachfolgegerät des AUX
Ausgangs unsymmetrisch ist, wird die Kabelführung
automatisch unsymmetrisch, auch wenn Sie ein
dreipoliges Anschlusskabel verwenden.

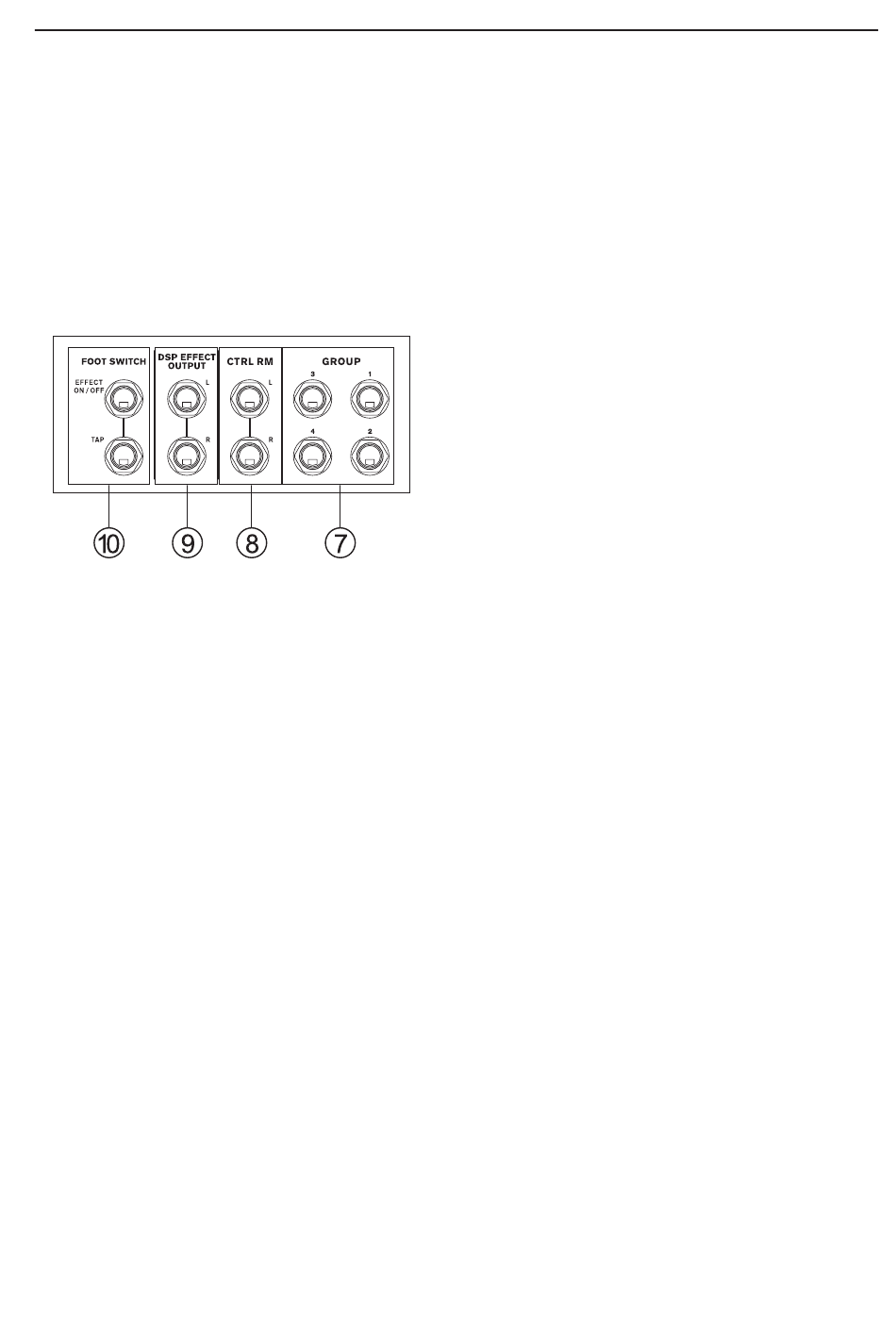

7. GROUP
Diese dreipoligen
enthalten die Signale aus den vier Subgruppen
1, 2, 3 und 4, in der Lautstärke abhängig von
der Stellung der jeweiligen Subgruppen Fader
(#61). Hier können die Eingänge eines Mehrspur
Aufnahmemediums, Lautsprecheranlagen für eine
weitere Beschallungszone, externe Effektgeräte,
Bühnenmonitore, usw. angeschlossen werden.
Praxistipp: Da die Subgruppen über keine eigenen
Inserts verfügen, können Sie mithilfe eines kleinen
Tricks dennoch ein Kompressoren oder Equalizer
einschleifen. Verbinden
Ausgang mit dem Eingang eines externen Prozessors,
beispielsweise eines Kompressors. Den Ausgang
des Kompressors verbinden Sie mit einem freien
AUX Return (#5), der ja letztendlich in die Summe
geroutet wird. Dabei dürfen Sie allerdings in der
entsprechenden Subgruppe keine Routing Schalter
gedrückt haben (siehe # 61).
Bei analogen Recording Anwendungen können Sie
über die Subgruppen bis zu vier Spuren auf einmal
aufnehmen – welche Spur, hängt davon ab, welche
Sie gerade „scharf" gemacht haben (natürlich können
Sie auf noch mehr Spuren mit Ihrem HELIX BOARD
24 FIREWIRE aufnehmen, Sie haben ja schließlich
10 10
6,3 mm Klinkenbuchsen
Sie einen Subgruppen
noch die Direktausgänge 1 – 8 und 6 AUX Wege!).
Anmerkung: Wenn das Nachfolgegerät unsymmetrisch
ist, und Sie demnach eine unsymmetrische Kabelführung
machen müssen, sollten Sie dennoch einen dreipoligen
Klinkenstecker verwenden, bei dem Sie den Ring nicht
belegen, um Schäden an dem Mixer zu vermeiden.
8. CTRL RM L / R
Es gibt zwei unsymmetrische Klinkenbuchsen (linker und
rechter Kanal) für den Anschluss von Kontrollmonitoren
oder anderen Lautsprechersystemen. Hier kann das
Summensignal (bzw. das REC OUT Signal), das
FIREWIRE/2T Return Signal oder ein SOLO Signal
abgehört werden. Die Lautstärke wird mit dem Regler
CONTROL ROOM / PHONES eingestellt (Näheres
siehe #55 und 56).
Das CONTROL ROOM Signal ist übrigens vom Gehalt
her identisch mit dem Signal im Kopfhörerausgang
PHONES (#20), jedoch mit einem anderen Pegel.
9. DSP EFFECT OUTPUT
Diese beiden unsymmetrischen
sind die direkten Ausgänge des internen digitalen
Effektprozessors. Der Ausgangspegel wird nicht vom
Lautstärkeregler EFX RTN 3 (#47) beeinflusst.
So ist es nun möglich, das Effektsignal zu einem
externen Gerät zu leiten, oder wieder in ein oder zwei
Eingänge des Mischpults zurückzuführen. Dort hat
man die ganzen Möglichkeiten eines Kanalzuges zur
Verfügung, d.h. man kann das Effektsignal auf die
verschiedenen AUX Wege senden – aber Vorsicht!
– dort nicht den AUX Send 3 aufdrehen, sonst kommt
es zu einer Rückkopplungsschleife, oder das Signal
wird auf die Subgruppen und oder Summe geleitet, je
nach Belieben. Allein, den Effekt auf Fadern zu haben,
ist schon komfortabel.
10. FOOT SW
Diese beiden Klinkenbuchsen sind für den Anschluss
von Fußschaltern vorgesehen, mit deren Hilfe
bestimmte Eigenschaften des eingebauten digitalen
Effektgerätes gesteuert werden können.
Die Fußschalter sind nicht im Lieferumfang enthalten.
Klinkenbuchsen
