Beachten Sie, dass es sich um sogenannte
Impulsschalter („momentary
muss, die lediglich einen Schaltimpuls abgeben
(im Gegensatz zu einem Permanentschalter, der
eine Funktion so lange schaltet, wie der Schaltkreis
geschlossen ist).
EFFECT ON / OFF
An diese Klinkenbuchse wird ein Fußschalter zum
Stummschalten des Effektsignals angeschlossen.
Dies ist besonders praktisch, wenn Sie zwischen zwei
Musikstücken über das Gesangsmikrofon Ansagen
machen. Ansagen sollten ohne Effektanteil gemacht
werden, da sich die Sprachverständlichkeit dadurch
immens erhöht. Um nicht zum Pult laufen zu müssen,
haben die cleveren Phonic Ingenieure diesen
Fußschalteranschluss integriert.
TAP
Der mit TAP gekennzeichnete Anschluss wird zur
Fernbedienung der TAP DELAY Funktion benutzt (nur
aktiv, wenn das Effektprogramm #16 aufgerufen ist).
Dieses Feature ist einmalig. Nun kann der Sänger
selbst die Delay Zeit im Rhythmus des jeweiligen
Musikstückes einstellen, ohne seinen Platz in der
Mitte der Bühne zu verlassen.
HELIX BOARD 24 FIREWIRE HELIX BOARD 24 FIREWIRE
switch") handeln

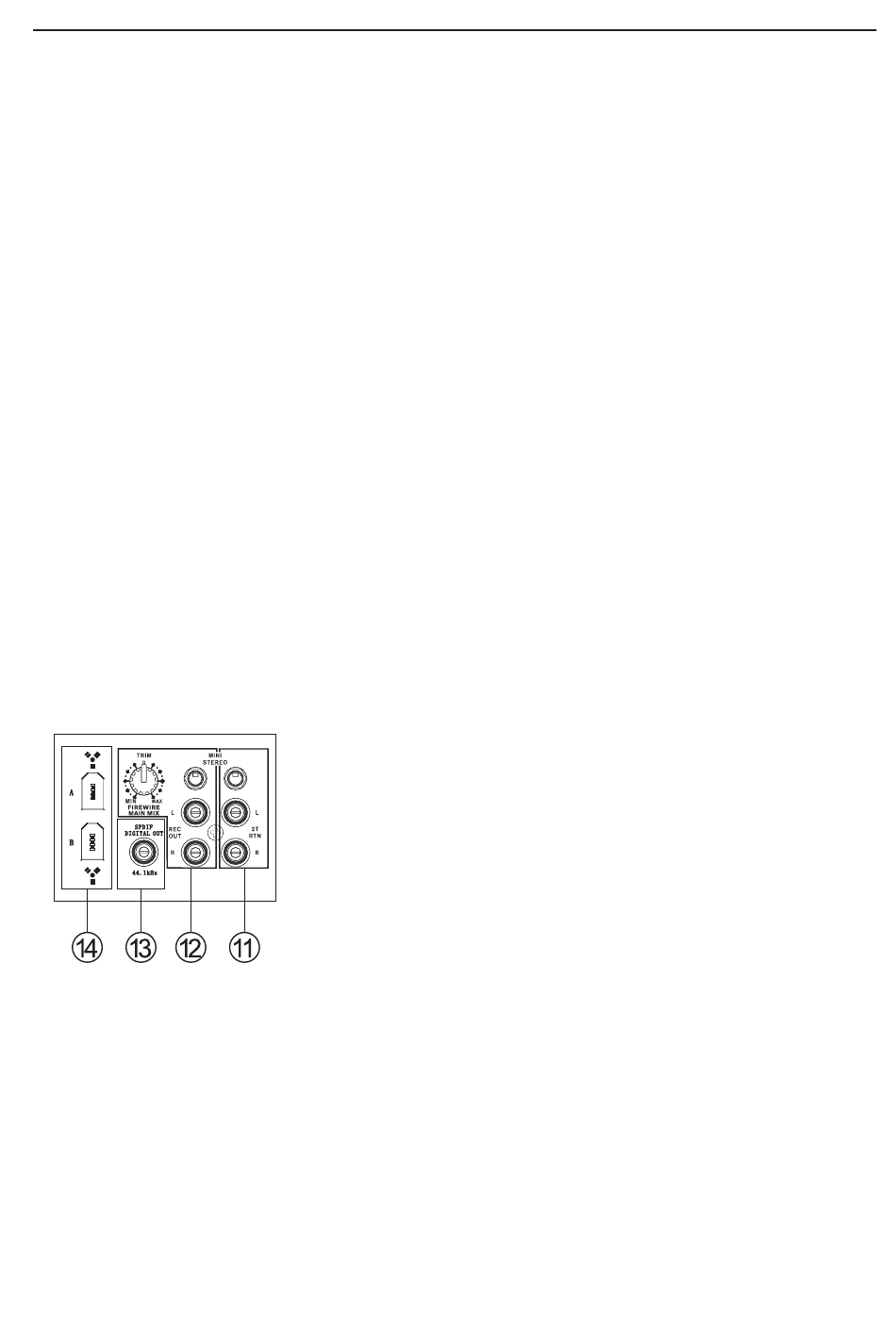

11. 2T RTN L/ R & MINI STEREO
Diese Zweispureingänge in Form von Cinch Buchsen
und Mini Stereoklinke sind für den Anschluss
von semiprofessionellen Signalpegeln (-10 dBV)
ausgelegt. Schließen Sie hier die Ausgänge Ihres
Aufnahmemediums oder Zuspielers an, also Tape
Deck, DAT, MD, MP3 oder CD Spieler, Soundkarte
oder Laptop. Sie brauchen also beim HELIX BOARD
24 FIREWIRE keine speziellen Adapter mehr, um
Geräte mit Miniklinke in das Pult zu integrieren. Die
Signale werden mit dem Lautstärkeregler 2T RETURN
kontrolliert (Näheres siehe #54).
12. REC OUT L / R & MINI STEREO plus TRIM
Diese Zweispurausgänge in Form von Cinch Buchsen
und Mini Stereoklinke sind für den Anschluss
von semiprofessionellen Signalpegeln (-10 dBV)
ausgelegt. Schließen Sie hier die Eingänge Ihres
Aufnahmemediums an, also Kassettenrekorder, DAT,
MD, Soundkarte oder Laptop.
Der Lautstärkeregler TRIM erlaubt eine exakte
Einstellung der Ausgangsempfindlichkeit der analogen
Cinch und Mini Klinken Buchsen, sowie des S/PDIF
Ausgangs, so dass die angeschlossenen Geräte exakt
auf den Betriebspegel des Mischpults abgestimmt
sind, was eine optimale Audioqualität garantiert.
Gleichzeitig wird mit dem TRIM Regler der Pegel
eingestellt, der in die FireWire Kanäle 17 und 18
gelangt.
Der Regelbereich erstreckt sich von –10 dB bis +10
dB.
Die Signale des REC OUT, S/PDIF sowie der FireWire
Kanäle 17 und 18 werden in der Summenschiene
abgegriffen, jedoch vor dem MAIN L-R Fader. Sie
enthalten also alle Signale, die in die Summenschiene
gelangen, sind jedoch in der Lautstärke unabhängig
von der Stellung des MAIN Faders. Dies ist vor allem
interessant, wenn das Mischpult für eine Beschallung
verwendet wird, bei der gleichzeitig ein Mitschnitt auf
einer Zweispurmaschine gemacht wird. Änderungen
der Lautstärke im Saal haben demnach keinen Einfluss
auf den Pegel, der in das Aufnahmemedium gelangt
(das gilt eben auch für die Aufnahme per FireWire).
