Freibereich und Richtungsempfindlichkeit
Der Baumer Off-Highway-Radarsensor ist ein sehr empfindliches Gerät, das eine hervorra-
gende Durchdringung des Erntegutes und eine hervorragende Erkennungsleistung bietet. Der
Öffnungswinkel des Hauptstrahls beträgt 6° (bei 3dB Signalreduzierung bzw. ca. 9° bei 20dB
Signalreduzierung). Eine typische Richtcharakteristik ist nachfolgend dargestellt.

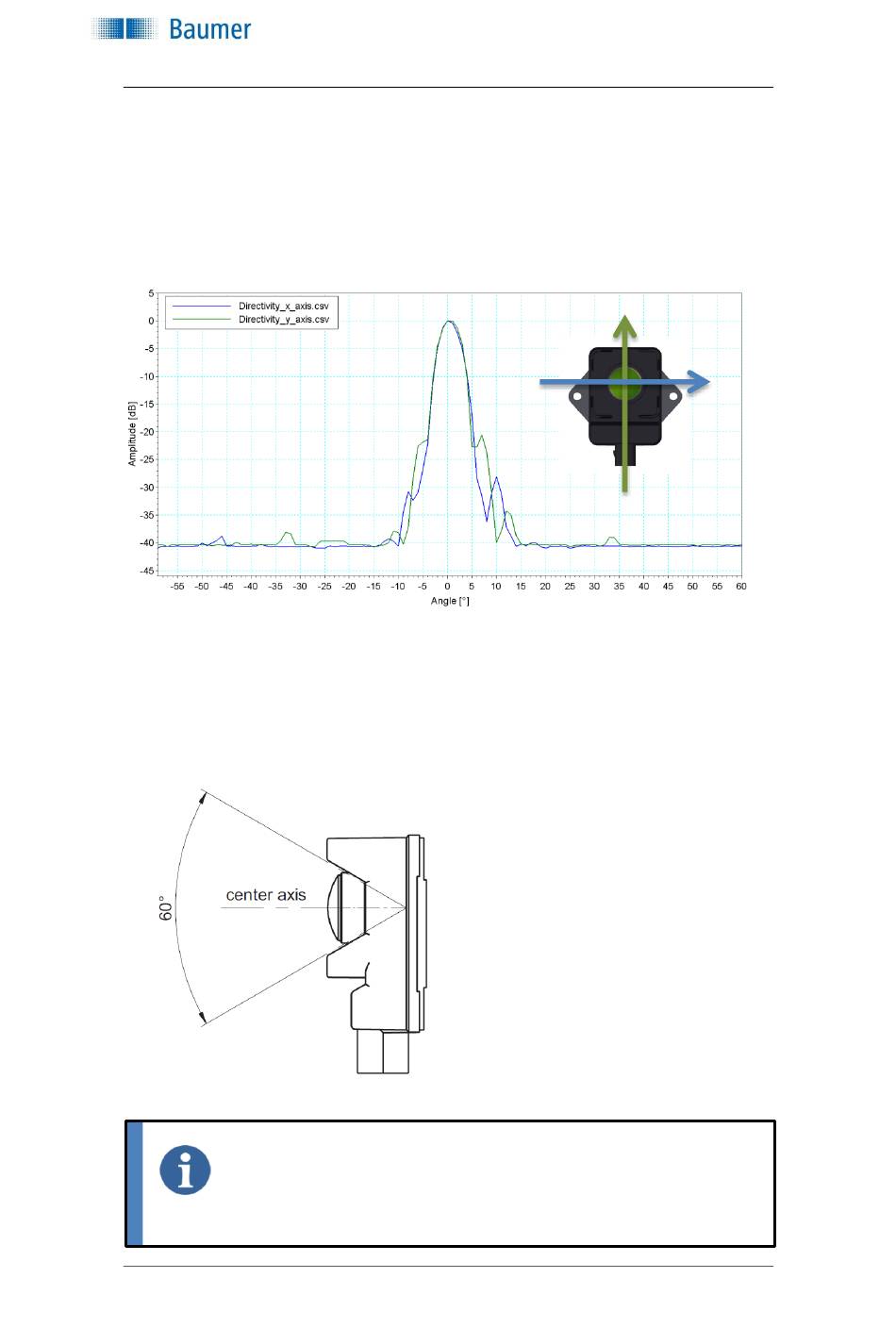

Fig 5
Typische Richtcharakteristik des Sensors
X-Axis / H-Ebene: senk-
recht zur Mittellinie / Ste-
cker
Y-Axis / E-Ebene:
entlang der Mittellinie /
Stecker
Baumer empfiehlt, das Eindringen von insbesondere beweglichen Objekten in einen Rotati-
onskegel von ca. 60...70° von der Linse zu begrenzen. Es müssen Integrationstests durchge-
führt werden, um sicherzustellen, dass die Integration mit dem zur Verfügung stehenden Frei-
raum keine Auswirkungen auf die Messung hat. Es ist bekannt, dass lose Drähte, Kabel,
Schläuche, Wassertropfen detektiert werden können.
Fig 6
Empfohlener Freibereich
HINWEIS
Bewegliche Objekte im Nahbereich können vom Sensor erkannt werden.
Der empfohlene Freiraum sollte frei von beweglichen Gegenständen gehal-
ten werden.
