Starke Re-
flektionen

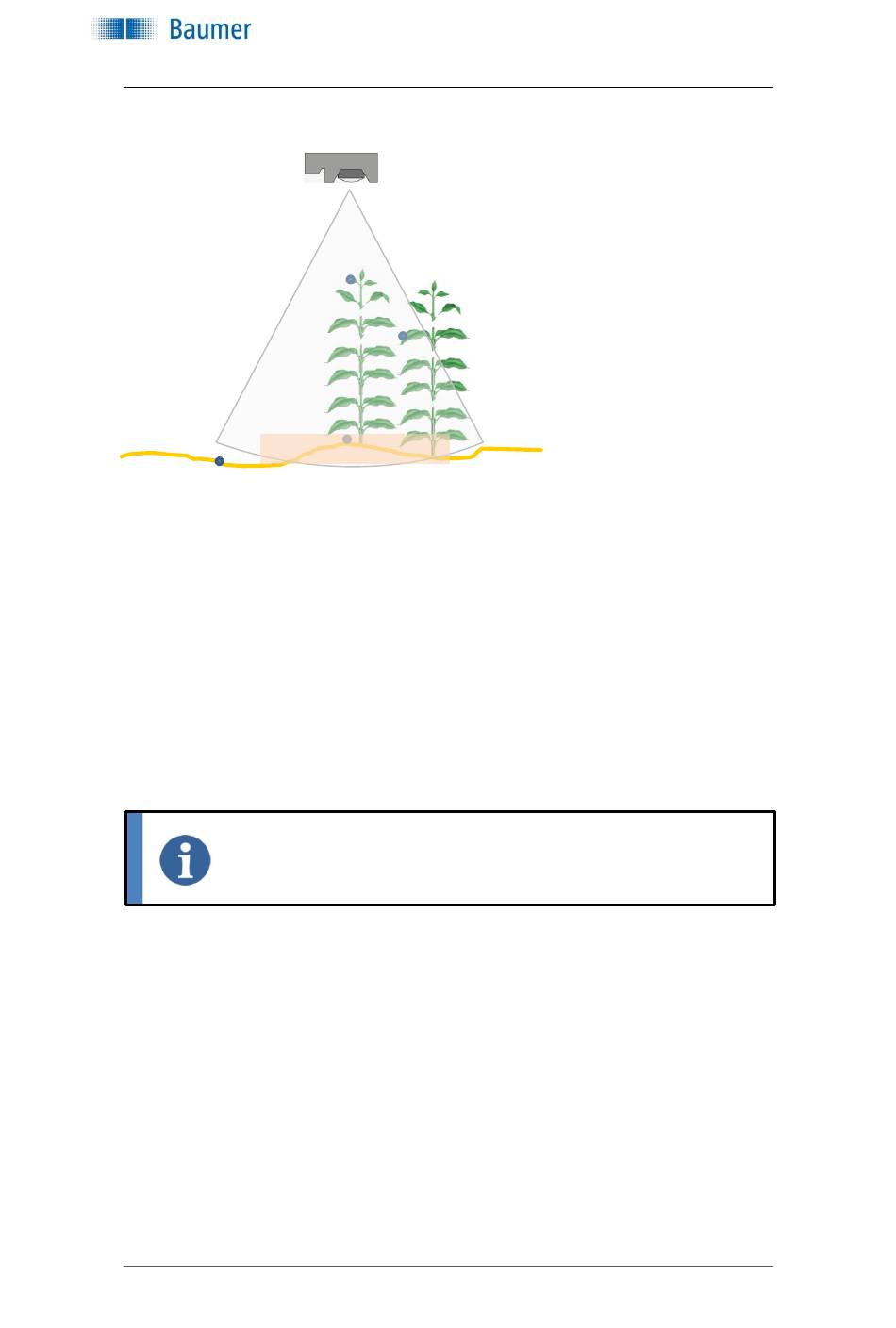

Fig 7
Sich verschiebende Reflexionsschwerpunkte unter statischen Bedingungen
2.2.3
Maschinenkalibrierung
In einer stationären Situation (Fahrzeug steht) während der Messung auf strukturierten Ober-
flächen (z.B. Erdboden, Kiesplatz) können sich die Ausgabedistanzen im Laufe der Zeit ver-
ändern. Für die Kalibrierung an der Maschine muss deshalb eine ebene Fläche in ausreichen-
der Grösse (z.B. grösser als 1200 mm x 1200 mm) verwendet werden. Das Ziel sollte eine
ausreichende Reflektion für Radarwellen aufweisen. Ausserdem die Sensor Mittelachse un-
gefähr senkrecht zu dieser Fläche ausgerichtet sein um einen stabilen Kalibriervorgang zu
gewährleisten.
HINWEIS
Für die Kalibrierung an einem Fahrzeug muss ein definiertes, ebenes Ziel
verwendet werden, und der Sensor senkrecht zum Ziel ausgerichtet sein.
R600V.DAE0_manual_1.3 (DE).docm
Letzte Überarbeitung: 03. Juli 2020
Betriebsanleitung R600V.DAE0 (EN)
Richtcharakteristik
(Öffnungswinkel)
Distanzmittelung
(über den Öffnungwinkel)
Seite 13 von 28
