ACHTUNG
Das Produkt muss durch eine externe Sicherung oder ein R/C abgesichert
werden.
HINWEIS
Für Testinstallationen kann das Kabel mit der Bestellnummer 11213075
(ZCABL-ALL.AMP0300) verwendet werden.

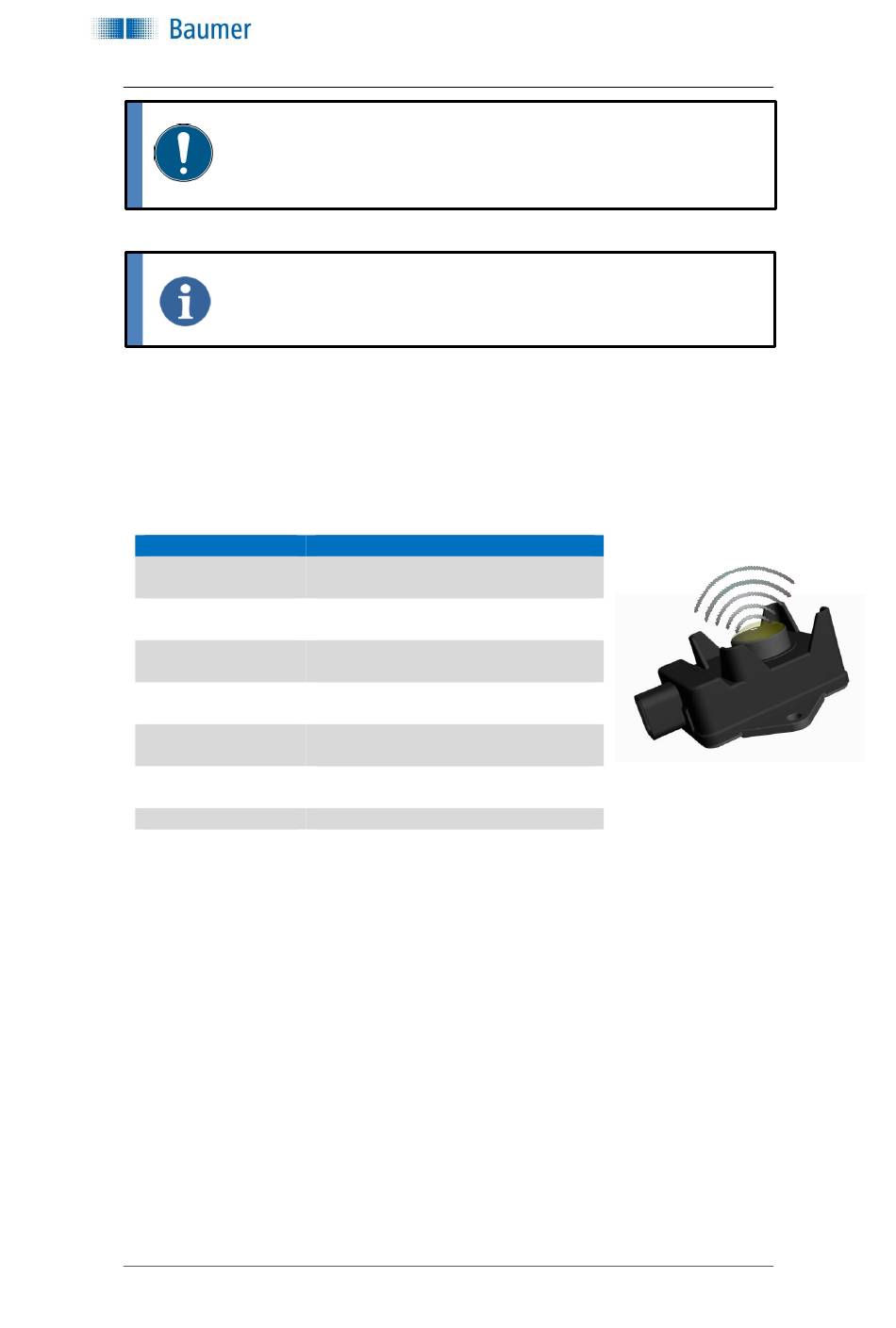

2.4 Visuelle Diagnostik

LEDs mit hoher Leuchtkraft geben eine schnelle Rückmeldung über den Betriebszustand des
Sensors. Die LEDs befinden sich hinter der Radarlinse und sind auch bei hellem Umgebungs-
licht sichtbar. Die folgende Tabelle zeigt den Sensorstatus und die Blinkcodes der LEDs.
Tab 5 Status und Blinkcodes (visuelle Diagnostik)
Status
Sensor voll funktionsfähig
(Objekt detektiert)
Sensor voll funktionsfähig
(kein Objekt detektiert)
Hardware Fehler
CAN Busabwurf (Fehlfunk-
tion)
Adress-claim fehlgeschlagen
Warten auf Master ECU
Adress-claim
Andere Fehler
R600V.DAE0_manual_1.3 (DE).docm
Letzte Überarbeitung: 03. Juli 2020
Blinkcode
100ms Grüne LED AN
400ms LED AUS
Green LED wie oben, zusätzlich
100ms Gelbe LED AN in "LED AUS" interval
50ms Rote LED AN
50ms LED AUS
50ms Magenta LED AN
150ms LED AUS
50ms Magenta LED AN
50ms LED AUS
500ms Magenta LED AN
500ms LED AUS
Blaue LED
