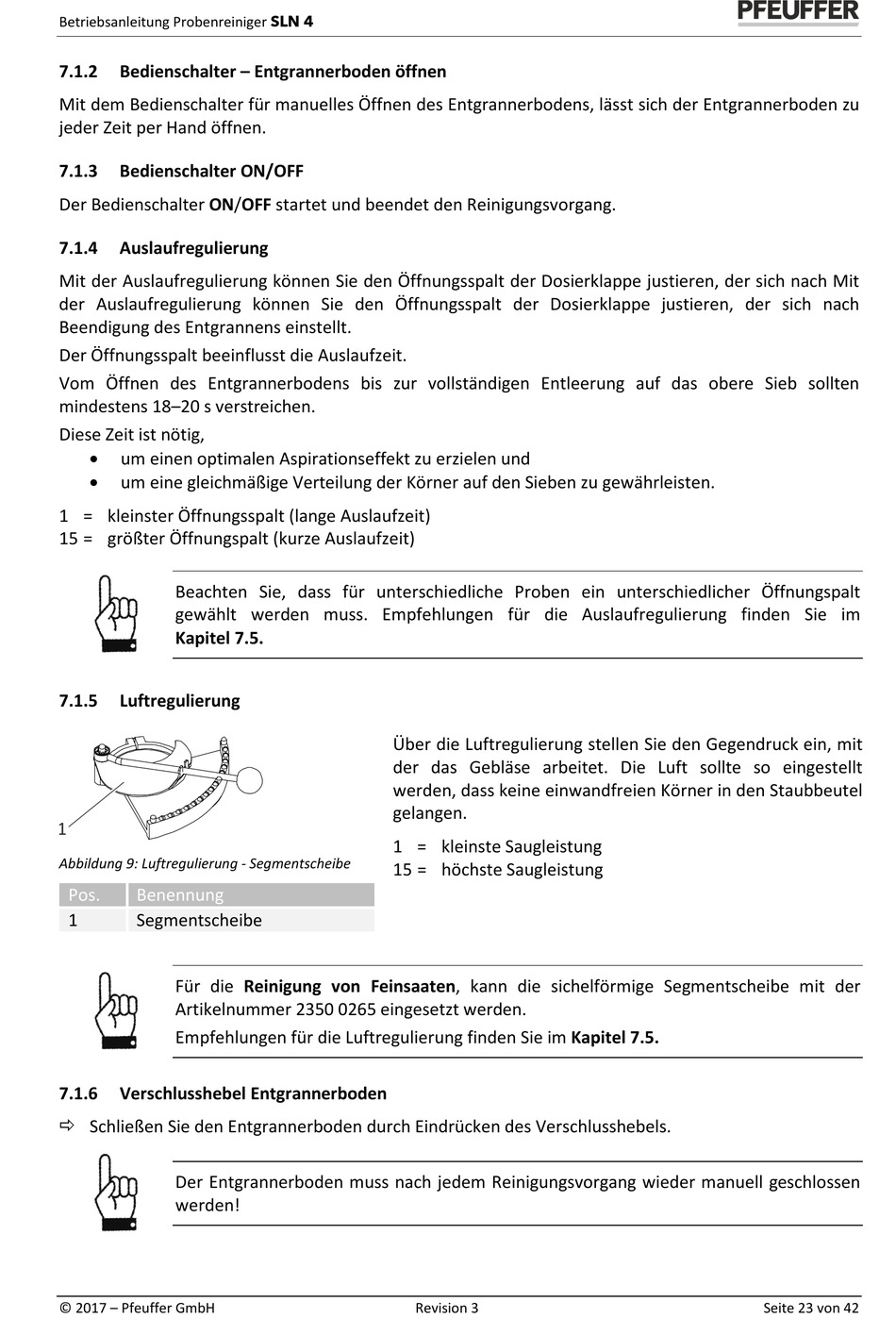

Betriebsanleitung Probenreiniger SLN 4
7.1.2
Bedienschalter – Entgrannerboden öffnen
Mit dem Bedienschalter für manuelles Öffnen des Entgrannerbodens, lässt sich der Entgrannerboden zu
jeder Zeit per Hand öffnen.
7.1.3
Bedienschalter ON/OFF
Der Bedienschalter ON/OFF startet und beendet den Reinigungsvorgang.
7.1.4
Auslaufregulierung
Mit der Auslaufregulierung können Sie den Öffnungsspalt der Dosierklappe justieren, der sich nach Mit
der Auslaufregulierung können Sie den Öffnungsspalt der Dosierklappe justieren, der sich nach
Beendigung des Entgrannens einstellt.
Der Öffnungsspalt beeinflusst die Auslaufzeit.
Vom Öffnen des Entgrannerbodens bis zur vollständigen Entleerung auf das obere Sieb sollten
mindestens 18–20 s verstreichen.
Diese Zeit ist nötig,
•
um einen optimalen Aspirationseffekt zu erzielen und
•
um eine gleichmäßige Verteilung der Körner auf den Sieben zu gewährleisten.
1 = kleinster Öffnungsspalt (lange Auslaufzeit)
15 = größter Öffnungspalt (kurze Auslaufzeit)
Beachten Sie, dass für unterschiedliche Proben ein unterschiedlicher Öffnungspalt
gewählt werden muss. Empfehlungen für die Auslaufregulierung finden Sie im
Kapitel 7.5.
7.1.5
Luftregulierung
1
Abbildung 9: Luftregulierung - Segmentscheibe
Pos.
Benennung
1
Segmentscheibe
Für die Reinigung von Feinsaaten, kann die sichelförmige Segmentscheibe mit der
Artikelnummer 2350 0265 eingesetzt werden.
Empfehlungen für die Luftregulierung finden Sie im Kapitel 7.5.
7.1.6
Verschlusshebel Entgrannerboden
Schließen Sie den Entgrannerboden durch Eindrücken des Verschlusshebels.
Der Entgrannerboden muss nach jedem Reinigungsvorgang wieder manuell geschlossen
werden!
© 2017 – Pfeuffer GmbH
Über die Luftregulierung stellen Sie den Gegendruck ein, mit
der das Gebläse arbeitet. Die Luft sollte so eingestellt
werden, dass keine einwandfreien Körner in den Staubbeutel
gelangen.
1 = kleinste Saugleistung
15 = höchste Saugleistung
Revision 3
Seite 23 von 42
