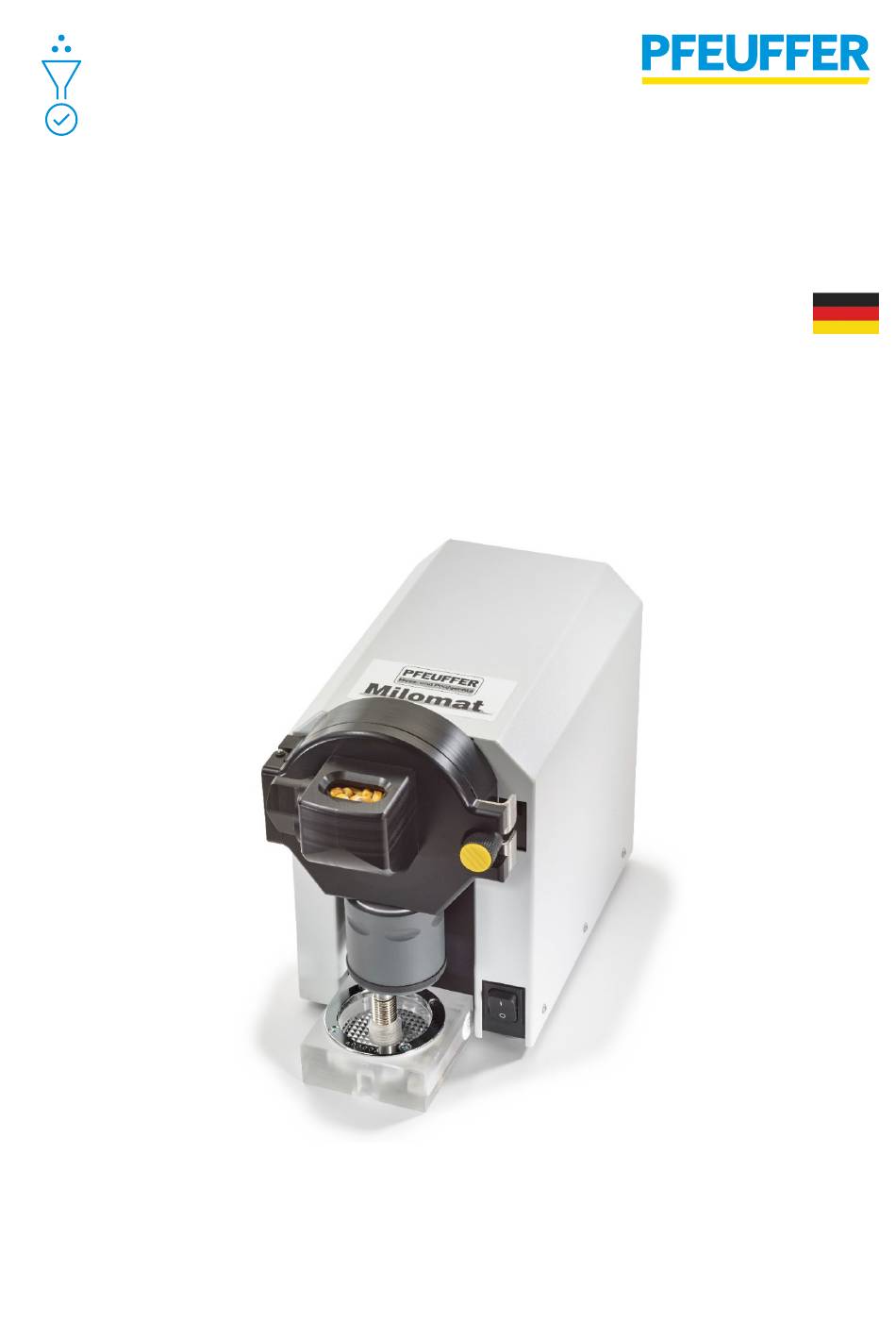

- Seite 1 Betriebsanleitung Labormühle Milomat PFEUFFER GmbH Flugplatzstraße 70 Revision 1.2/01.02.2024 97318 Kitzingen Originalbetriebsanleitung Deutschland Telefon: 09321 9369-0 info@pfeuffer.com www.pfeuffer.com 15209000 Artikelnummer Betriebsanleitung:...
- Seite 2 Fachkräfte, die für Transport, Aufstellung, Installation, Inbetriebnahme, Bedienung, Wartung, Reinigung, Demontage und Entsorgung verantwortlich sind. Die Pfeuffer GmbH hat diese Betriebsanleitung mit großer Sorgfalt erstellt und geprüft. Es kann jedoch keine Gewährleistung bezüglich der Vollständigkeit und Fehlerfreiheit übernommen werden.
- Seite 3 2.4 Sicherheitsmaßnahmen (vom Betreiber durchzuführen) ..................9 2.5 Allgemeine Sicherheitshinweise ........................10 2.6 Sicherheitsprüfungen ............................10 2.7 Restgefahren in Zusammenhang mit der Labormühle MILOMAT ..............10 2.8 Abschaltprozedur ............................... 10 Technische Daten ........................11 3.1 Abmessungen und Gewicht ..........................11 3.2 Stromversorgung ...............................
- Seite 4 Proben lassen sich mühelos zerkleinern. Das Mahlgut ist bestimmt zur Feuchtebestimmung mit den Pfeuffer Feuchtemessern HE 60 und HE 90. Der Auslaufstutzen der MILOMAT ist daher an die Messzellen dieser beiden Feuchtemesser angepasst. Die MILOMAT sollte nur mit einer Messzelle unter dem Auslaufstutzen betrieben werden.
- Seite 5 Titelblatt angegeben ist. Das Typenschild mit der Typenbezeichnung befindet sich auf der Rückwand des Maschinengehäuses. Wichtig für alle Rückfragen ist die richtige Angabe der Typenbezeichnung, der Seriennummer und des Baujahres. Nur so ist eine schnelle Bearbeitung möglich. Revision 1.2 | Betriebsanleitung Milomat 5 | 30...
- Seite 6 Das oben genannte Produkt erfüllt die Anforderungen der folgenden harmonisierten Normen: DIN EN ISO 12100:2011-03+A1:2013 DIN EN 60204-1:2006 DIN EN 61000-6-2:2019-11 DIN EN 61000-6-3:2011-09+A1: 2012-11 Bei einer nicht mit uns abgestimmten Änderung der Labormühle MILOMAT verliert diese Erklärung ihre Gültigkeit. Kitzingen, ________________________ _________________________________________ Lothar Pfeuffer, Geschäftsführer 6 | 30 Betriebsanleitung Milomat | Revision 1.2...
- Seite 7 Abnehmbare Netzkabel dürfen nicht durch unzulänglich bemessene Netzkabel ersetzt werden. Es dürfen nur die vorgeschriebenen Netzkabel verwendet werden! Im Notfall schalten Sie die MILOMAT über den Hauptschalter Position 0 aus. Trennen Sie das Netzkabel von der elektrischen Energieversorgung oder ziehen Sie die Kaltgerätekupplung (IEC 60320 C13) ab.
- Seite 8 4. Der Bediener hat jede Arbeitsweise zu unterlassen, die die Sicherheit an der MILOMAT beeinträchtigt. 5. Der Bediener hat mit dafür Sorge zu tragen, dass nur autorisierte Personen an der MILOMAT arbeiten. 6. Der Bediener ist verpflichtet eingetretene Veränderungen an der MILOMAT, die die Sicherheit be- einträchtigen, sofort dem Betreiber zu melden.
- Seite 9 Sicherheitsmaßnahmen (vom Betreiber durchzuführen) Es wird darauf hingewiesen, dass der Betreiber das Bedien- und Wartungspersonal über die Schutzeinrichtungen der MILOMAT unterweist bezüglich der Einhaltung der Sicherheitsmaßnahmen überwacht. Die Häufigkeit der in Kapitel 8.28.3 beschriebenen Funktionsprüfungen muss eingehalten werden.
- Seite 10 Sicherheit Elektrische Anschlüsse Die Labormühle MILOMAT ist nur mit den angegebenen Spannungen zu betreiben und darf nur an eine vorschriftsmäßig geerdete Steckdose mit Schutzleiter angeschlossen werden. Allgemeine Sicherheitshinweise Die in dieser Betriebsanleitung beschriebenen Sicherheitseinrichtungen und Sicherheits- hinweise sind zu beachten.
- Seite 11 Der Standardlieferumfang an den Betreiber umfasst: Labormühle MILOMAT, Netzkabel (Kaltgerätekabel IEC 60320 C13), Reinigungspinsel, Betriebsanleitung Transport und Verpackung Anlagen, Maschinen und Geräte der Pfeuffer GmbH werden vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen während des Transportes nicht auszuschließen. Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins.
- Seite 12 Rückversand). Informieren Sie umgehend den Lieferanten bzw. die Pfeuffer GmbH. Zwischenlagerung Die Frachtverpackung der MILOMAT und der Zubehör- und Austauschteile ist bei Anlieferung für eine Lagerdauer von sechs Monaten ausgelegt. Stellen Sie keine schweren Gegenstände auf die Verpackung.
- Seite 13 Luftfilter Funktionsablauf Die Labormühle MILOMAT ist eine Schlagmühle für landwirtschaftliche Körnerfrüchte. Befüllen Sie einen Messbecher (0,02 l, Zubehör Feuchtemesser HE 60/90) mit der gereinigten Probe. Geben Sie den Inhalt in den Einfülltrichter. Durch Drehen des Dosierdrehers rieselt das Produkt in den Mahlraum. Das Produkt wird zwischen einem stehenden und einem rotierenden Metallstiftkranz zerschlagen (Schlag- und Prallwirkung).
- Seite 14 Bedienung Bedienung Die Labormühle MILOMAT darf nur von Personal bedient werden, das für die Bedienung qualifiziert und geschult ist. Vorbereitungen der Probe HINWEIS Fremdbestandteile müssen vor der Zerkleinerung entfernt werden! Wählen Sie eine repräsentative und gereinigte Probe für die Zer- kleinerung aus.
- Seite 15 Drehen Sie den Dosierdreher am Dosierzulauf lang- sam nach hinten bis der Einfülltrichter vollständig entleert ist. Lassen Sie die MILOMAT so lange laufen, bis alle Körner zerkleinert sind. Schalten Sie die MILOMAT über den Hauptschalter Position 0 aus.
- Seite 16 VORSICHT Überhitzungsgefahr! Die Labormühle darf nicht als Produktionsmaschine oder im Dauerbetrieb eingesetzt werden! Um ein Verbiegen der Metallstifte im Mahlraum zu vermeiden, lassen Sie die MILOMAT nach jeder Vermahlung ausreichend abkühlen. 16 | 30 Betriebsanleitung Milomat | Revision 1.2...
- Seite 17 Dadurch ergibt sich ein Durchschnittsmuster. Ziehen Sie das Teilblech ganz heraus. Stellen Sie anstatt des Messzellenunterteils den Probenteilbecher unter den Auslauf der MILOMAT. Ziehen Sie den Auslaufstutzen nach unten. Führen Sie den Mahlvorgang wie unter Kapitel 7.2 beschrieben mit zwei gefüllten Messbechern durch!
- Seite 18 Das Kapitel Wartung und Reinigung ist nur für Fachkräfte bestimmt. HINWEIS Die Gewährleistung erlischt durch das Öffnen des Gehäuses und bei unsachgemäßem Betrieb. Um einen störungsfreien Betrieb zu gewährleisten, ist es unbedingt erforderlich, dass die MILOMAT in regelmäßigen Abständen gereinigt und gewartet wird. GEFAHR Das Berühren von spannungsführenden Teilen kann tödlich sein!
- Seite 19 Austauschen von Verschleißteilen. Das Ziel der Wartung ist, die vollständige Funktionsfähigkeit des Geräts über die Lebensdauer zu erhalten. Bei der MILOMAT ist daher in regelmäßigen Intervallen eine Kontrolle auf Abnutzung und Verschleiß durchzuführen. Die Prüfintervalle richten sich nach der Nutzungshäufigkeit und den Umgebungs-bedingungen, denen die MILOMAT ausgesetzt ist.
- Seite 20 Die Pfeuffer GmbH weist ausdrücklich darauf hin, dass das Austauschen von Ersatz- und Verschleiß- teilen eine gewisse Erfahrung voraussetzt! Diese Arbeiten sollten nur von einer Fachkraft durchgeführt werden, wenn es nicht möglich ist die MILOMAT zum Kundendienst der Pfeuffer GmbH einzuschicken. GEFAHR Das Berühren von spannungsführenden Teilen kann tödlich sein!
- Seite 21 Entfernen Sie den gelben Deckel am Drehknopf der Verschlussspindel. Abbildung 17: Deckel Verschlussspindel entfernen Lösen Sie die Senkkopfschraube M2,5x12 mm. Ziehen Sie den Drehknopf mit Federhalter und Druckfeder von der Verschlussspindel ab. Abbildung 18: Drehknopf lösen Revision 1.2 | Betriebsanleitung Milomat 21 | 30...
- Seite 22 Drehen Sie die 7 Gehäuse-Befestigungsschrauben heraus (jeweils drei Linsenflanschschrauben M3x8 mm an den Seiten und eine Linsenkopfschraube auf der Oberseite). Legen Sie die MILOMAT auf die Seite. Ziehen Sie die beiden Dichtprofile zwischen Gehäuse und Chassis mit einer geeigneten Zange nach unten heraus.
- Seite 23 Wartung und Reinigung Stellen Sie die MILOMAT wieder auf und nehmen Sie das Gehäuse nach oben ab. Abbildung 23: Verschlussspindel einlegen Für den anschließenden Zusammenbau legen Sie die lose Verschlussspindel entsprechend der Abbildung 23 (links) so ein, dass sie bei aufgesetztem Gehäuse von vorne mit einer geeigneten Zange herausgezogen werden kann, siehe Abbildung 23 (rechts).
- Seite 24 Belastung für die Wellen- und Motorlager. Der Motor dreht nicht auf die Nenndrehzahl hoch bzw. benötigt mehr Zeit dafür. Der Keilriemen der MILOMAT ist eingelaufen. Die Vorspannung wird vor Auslieferung im Werk kontrolliert. Öffnen Sie das Gehäuse, siehe Kapitel 8.5.
- Seite 25 Kraftaufwand ca. 10 mm durchdrücken lässt. Ziehen Sie die Motorschrauben (Innensechskant- schrauben M5 x 16, Unterlegscheiben und Feder- ringe) fest an. Befestigen Sie das Gehäuse, siehe Kapitel 8.5. Abbildung 30: Keilriemen spannen Revision 1.2 | Betriebsanleitung Milomat 25 | 30...
- Seite 26 Ziehen Sie das Schlagrad gleichmäßig nach vorne heraus. Abbildung 31: Schlagrad demontieren Reinigen Sie das Gehäuse mit einem Pinsel. Setzen Sie das neue Schlagrad ein. Befestigen Sie es über die vier Senkkopfschrauben. Abbildung 32: Gehäuse reinigen 26 | 30 Betriebsanleitung Milomat | Revision 1.2...
- Seite 27 Im Einricht- bzw. Handbetrieb eine Funktion aller Baugruppen. Sind alle Funktionen einwandfrei, erfolgt die Übergabe der Maschine an den Bediener. HINWEIS Kontrollieren Sie nach der Reinigung, Wartung oder dem Austausch von Verschleißteilen, ob alle Sicher- heitseinrichtungen funktionsfähig sind. Revision 1.2 | Betriebsanleitung Milomat 27 | 30...
- Seite 28 Motor ist überhitzt. Motor abkühlen lassen und an- schließend die schwarze Reset-Taste auf der Rückwand der MILOMAT drücken. MILOMAT ist blockiert, da sich bereits MILOMAT ausschalten. Mahlgut aus vor Anlaufen des Motors Mahlgut im dem Mahlraum entfernen. MILOMAT Mahlraum befunden hat.
- Seite 29 Der Einbau und/oder die Verwendung solcher Produkte können daher unter Umständen konstruktiv vorgegebene Eigenschaften der Labormühle MILOMAT negativ verändern. Für Schäden, die durch die Verwendung von Nicht-Originalteilen und Nicht- Original-Zubehörteilen entstehen, ist die Haftung der Pfeuffer GmbH ausgeschlossen.
- Seite 30 Notfall 11 Notfall Im Notfall trennen Sie die Labormühle MILOMAT von der elektrischen Energiever- sorgung. 12 Demontag e und Ents orgung Die Demontage und Entsorgung darf nur von Fachpersonal durchgeführt werden. GEFAHR Das Berühren von spannungsführenden Teilen kann tödlich sein! Vor Reinigungs-, Wartungs- oder Reparaturarbeiten ist die Abschaltprozedur unbedingt einzuhalten! (siehe Kapitel 2.8)
