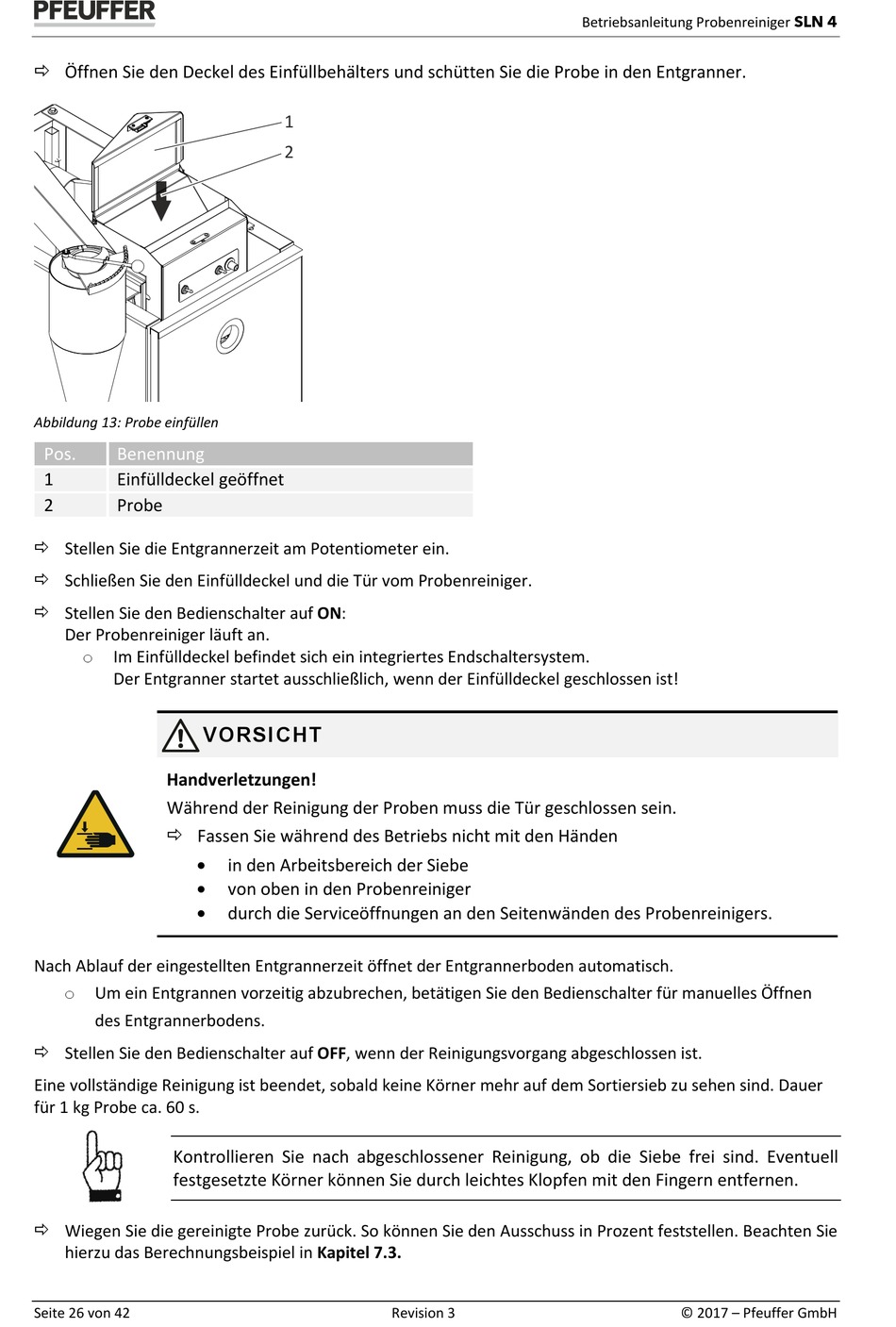

Öffnen Sie den Deckel des Einfüllbehälters und schütten Sie die Probe in den Entgranner.
Abbildung 13: Probe einfüllen
Pos.
Benennung
1
Einfülldeckel geöffnet
2
Probe
Stellen Sie die Entgrannerzeit am Potentiometer ein.
Schließen Sie den Einfülldeckel und die Tür vom Probenreiniger.
Stellen Sie den Bedienschalter auf ON:
Der Probenreiniger läuft an.
o
Im Einfülldeckel befindet sich ein integriertes Endschaltersystem.
Der Entgranner startet ausschließlich, wenn der Einfülldeckel geschlossen ist!
VORSICHT
Handverletzungen!
Während der Reinigung der Proben muss die Tür geschlossen sein.
Fassen Sie während des Betriebs nicht mit den Händen
•
•
•
Nach Ablauf der eingestellten Entgrannerzeit öffnet der Entgrannerboden automatisch.
o
Um ein Entgrannen vorzeitig abzubrechen, betätigen Sie den Bedienschalter für manuelles Öffnen
des Entgrannerbodens.
Stellen Sie den Bedienschalter auf OFF, wenn der Reinigungsvorgang abgeschlossen ist.
Eine vollständige Reinigung ist beendet, sobald keine Körner mehr auf dem Sortiersieb zu sehen sind. Dauer
für 1 kg Probe ca. 60 s.
Kontrollieren Sie nach abgeschlossener Reinigung, ob die Siebe frei sind. Eventuell
festgesetzte Körner können Sie durch leichtes Klopfen mit den Fingern entfernen.
Wiegen Sie die gereinigte Probe zurück. So können Sie den Ausschuss in Prozent feststellen. Beachten Sie
hierzu das Berechnungsbeispiel in Kapitel 7.3.
Seite 26 von 42
1
2
in den Arbeitsbereich der Siebe
von oben in den Probenreiniger
durch die Serviceöffnungen an den Seitenwänden des Probenreinigers.
Revision 3
Betriebsanleitung Probenreiniger SLN 4
© 2017 – Pfeuffer GmbH
