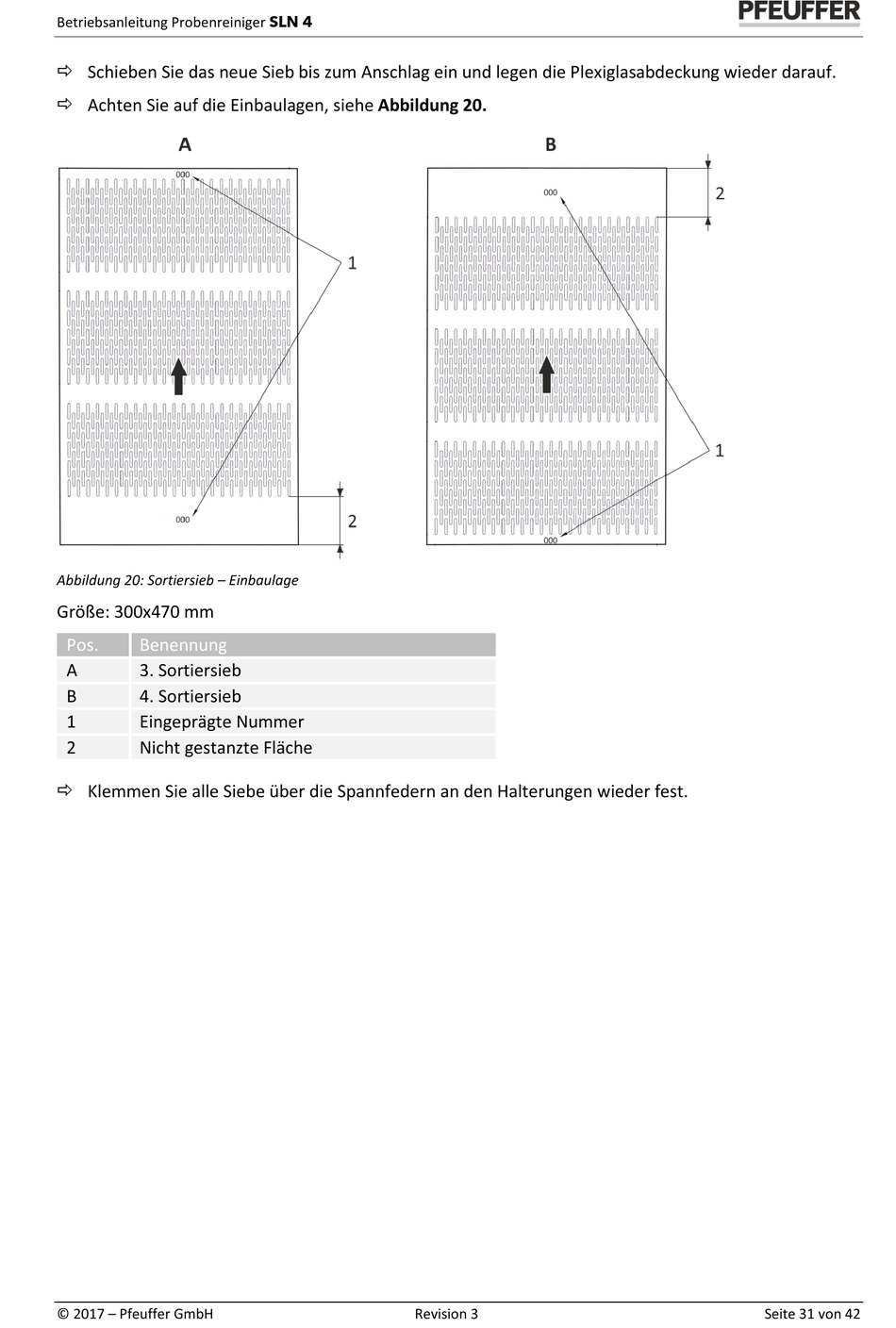

Betriebsanleitung Probenreiniger SLN 4
Schieben Sie das neue Sieb bis zum Anschlag ein und legen die Plexiglasabdeckung wieder darauf.
Achten Sie auf die Einbaulagen, siehe Abbildung 20.
Abbildung 20: Sortiersieb – Einbaulage
Größe: 300x470 mm
Pos.
Benennung
A
3. Sortiersieb
B
4. Sortiersieb
1
Eingeprägte Nummer
2
Nicht gestanzte Fläche
Klemmen Sie alle Siebe über die Spannfedern an den Halterungen wieder fest.
© 2017 – Pfeuffer GmbH
Revision 3
Seite 31 von 42
