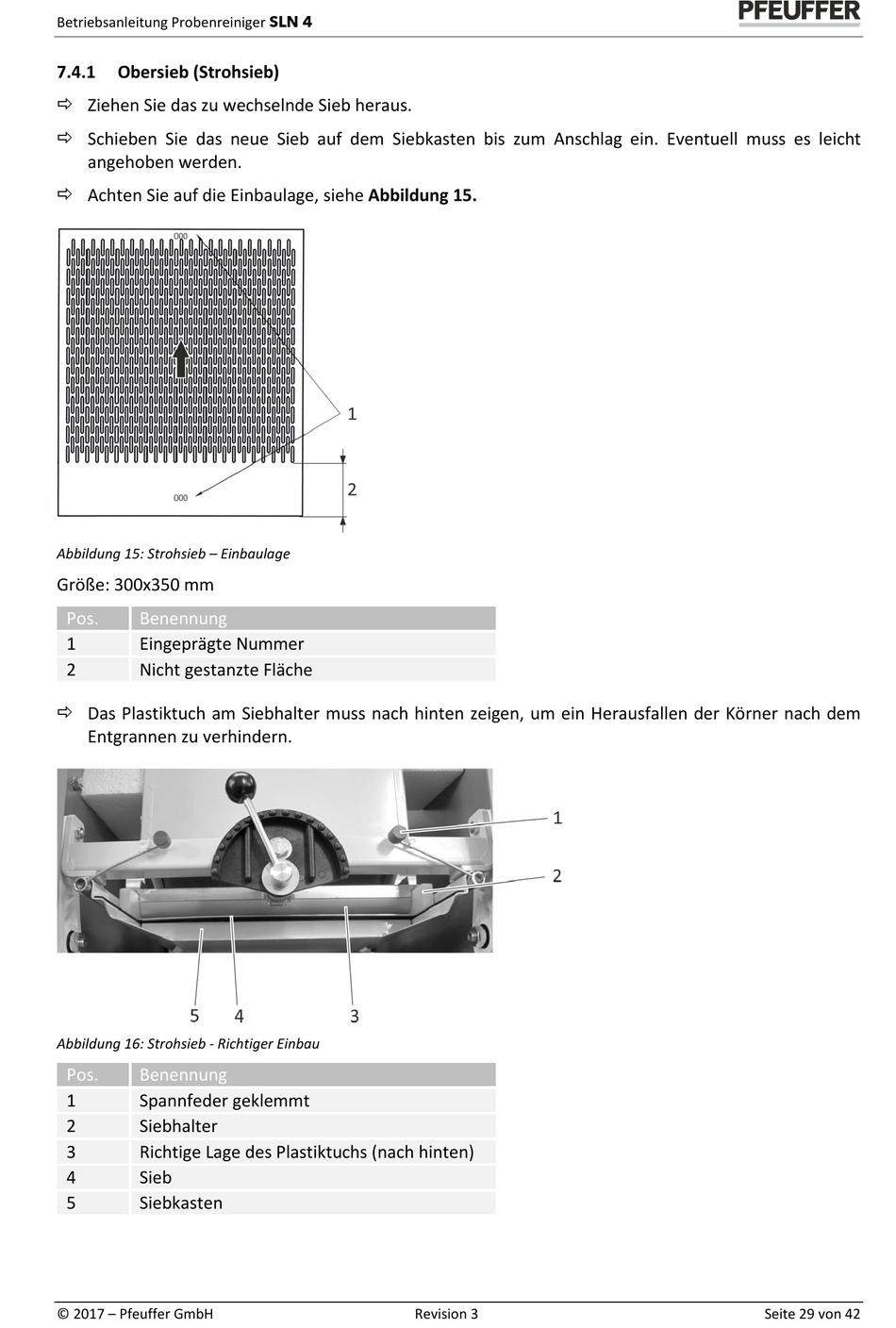

Betriebsanleitung Probenreiniger SLN 4
7.4.1
Obersieb (Strohsieb)
Ziehen Sie das zu wechselnde Sieb heraus.
Schieben Sie das neue Sieb auf dem Siebkasten bis zum Anschlag ein. Eventuell muss es leicht
angehoben werden.
Achten Sie auf die Einbaulage, siehe Abbildung 15.
Abbildung 15: Strohsieb – Einbaulage
Größe: 300x350 mm
Pos.
Benennung
1
Eingeprägte Nummer
2
Nicht gestanzte Fläche
Das Plastiktuch am Siebhalter muss nach hinten zeigen, um ein Herausfallen der Körner nach dem
Entgrannen zu verhindern.
Abbildung 16: Strohsieb - Richtiger Einbau
Pos.
Benennung
1
Spannfeder geklemmt
2
Siebhalter
3
Richtige Lage des Plastiktuchs (nach hinten)
4
Sieb
5
Siebkasten
© 2017 – Pfeuffer GmbH
Revision 3
Seite 29 von 42
