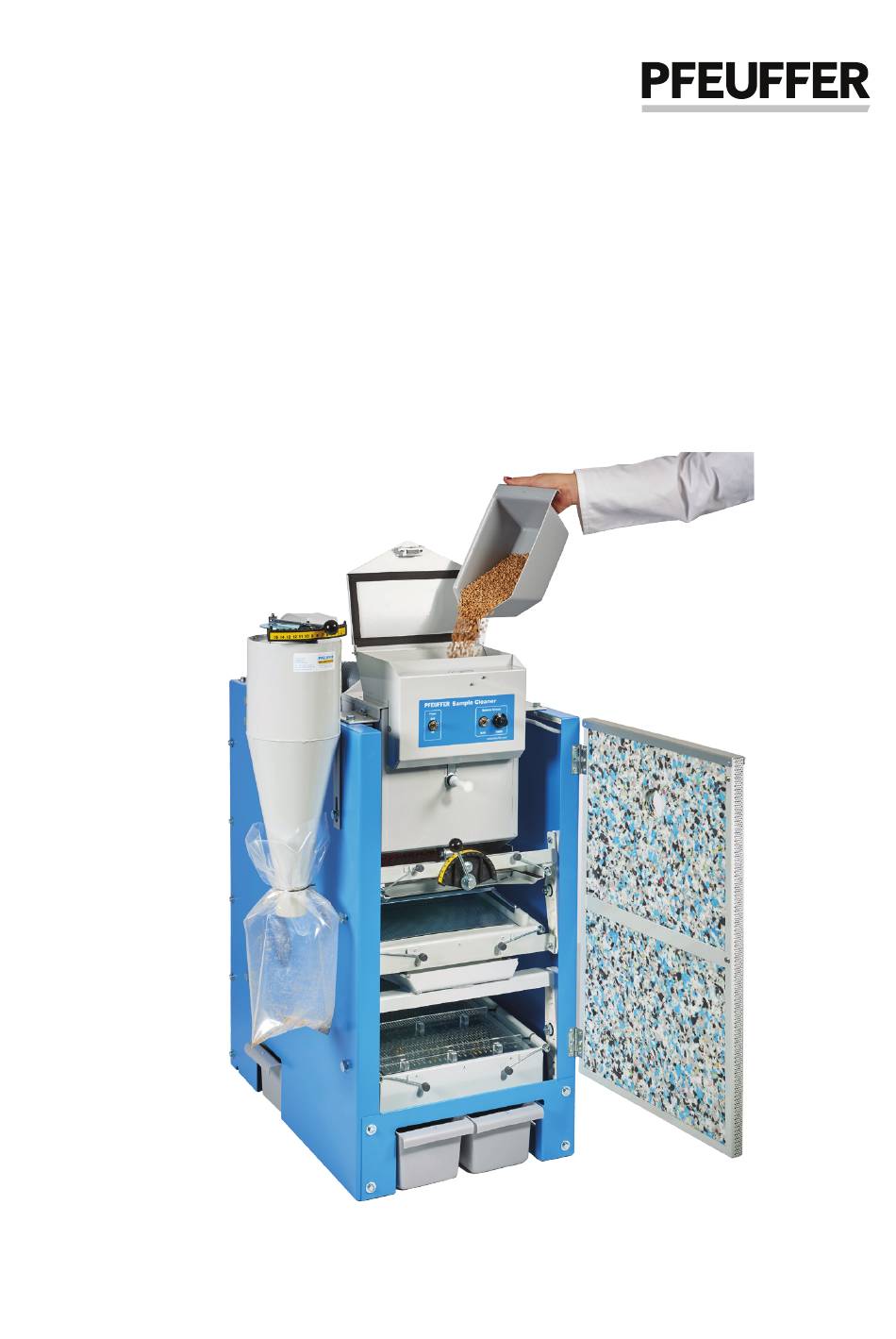

- Seite 1 Artikelnummer Betriebsanleitung: 1740 9040 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 Pfeuffer GmbH Flugplatzstraße 70 97318 Kitzingen Deutschland Telefon: 09321 9369-0 info@pfeuffer.com Revision 5/20.01.2022 www.pfeuffer.com Originalbetriebsanleitung...
- Seite 2 Betriebsanleitung in elektronischer Form Die Originalbetriebsanleitung (Deutsch) und Übersetzungen der Originalbetriebsanleitung können im PDF-Datei- format per E-Mail bei der Pfeuffer GmbH angefordert werden. Wichtig für die weitere Bearbeitung ist die richtige Angabe der Typenbezeichnung und der Seriennummer! © Copyright Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten,...
-
Seite 3: Inhaltsverzeichnis
Transport zum Aufstellort (vom Kunden) ................16 Installation und Inbetriebnahme .................... 18 Funktion ..........................19 Komponenten ........................19 Funktionsablauf ........................21 Bedienung ..........................23 Bedienelemente ........................23 Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 3 | 46... - Seite 4 11.2 Durchlaufschale und Sackhalter ..................... 41 11.3 Unterstelltisch ........................41 11.4 Siebe ............................42 Notfall ........................... 44 Demontage und Entsorgung ....................44 Glossar ..........................44 DIN ISO 9001 – Dokumentation ....................45 4 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1...
-
Seite 5: Einleitung
Diese Betriebsanleitung enthebt den Betreiber nicht der Verpflichtung, eigene, auf die Anforderungen der Gesamtanlage ausgerichtete Gesundheits- und/oder Sicherheitsregeln sowie sicherheitsgerechte Arbeitsabläufe zu entwickeln und anzuwenden, bzw. anwenden zu lassen, sowie deren Einhaltung zu überwachen. Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 5 | 46... -
Seite 6: Konformitätserklärung
DIN EN 61000-6-2:2019-11 DIN EN 61000-6-3:2011-09+A1:2012-11 EN IEC 63000:2018 Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Kitzingen, __________________________ ________________________________________ Lothar Pfeuffer, Geschäftsführer 6 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 7: Gestaltungsmerkmale Der Gefahrenhinweise
Einleitung Gestaltungsmerkmale der Gefahrenhinweise Die Betriebsanleitungen der Pfeuffer GmbH enthalten Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben. Beachten Sie die folgenden Kategorien von Gefahrenhin- weisen und Symbolerklärungen:... -
Seite 8: Kennzeichnung
Stelle platzieren, an dem er unter ständiger Aufsicht gehalten werden kann. Richten Sie die Stecker/Steckdosen-Kombination so ein, dass Sie gut einsehbar und für den Notfall schnell erreichbar ist. Prüfung Intervall Methode 8 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 9: Anlagensteuerung
Der Probenreiniger SLN ist mit Schutzabdeckungen vor einem Eingriff in die Maschine während des Betriebs gesichert. Prüfung Intervall Methode Abbildung 1:Übersicht - Schutzabdeckungen Pos. Benennung Linke Seitenwand Rückwand Rechte Seitenwand Einfülldeckel mit Verschlussriegel Schutzabdeckung Entgranner Tür Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 9 | 46... -
Seite 10: Schnittstellen
Bedienschalter – Entgrannerboden manuell öffnen Potentiometer Entgrannerzeit Verschlusshebel Entgrannerboden Tür Auslauf gereinigte Probe Auslauf Kleinkorn Auslauf Sand, Unkraut und grobe Schmutzanteile Serviceöffnungen (rechts und links am Gehäuse) Zyklon 10 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 11: Bedien- Und Gefahrenbereiche An Der Maschine
Reparaturarbeiten Gefahrenbereich. Der Schwenkbereich der sich öffnenden Tür sowie des Einfüll- deckels ist mit zu berücksichtigen. Halten Sie den Bereich um die Maschine frei von Gegenständen. Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 11 | 46... -
Seite 12: Bedien- Und Wartungspersonal
Einzelperson, die aufgrund ihrer einschlägigen fachlichen Ausbildung, Schulung und/oder Erfahrung befähigt ist, Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Nutzung des Produkts auftreten können. (Definition nach DIN EN 82079-1:2013-06) 12 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 13: Allgemeine Sicherheitshinweise
4. Achten Sie darauf, dass Sie das Gerät nur in ordnungsgemäßen Zustand verwenden. 5. Berühren Sie das Netzkabel nie mit feuchten Händen. 6. Verwenden Sie nur Original-Ersatz- und Zubehörteile (siehe Kapitel 10 und 11). Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 13 | 46... -
Seite 14: Sicherheitsprüfungen
Das Netzkabel muss unter der unmittelbaren Aufsicht der Person im Gefahrenbereich gehalten werden können. Achten Sie bei der Reinigung darauf, dass kein Wasser, Dampf oder Staub in den Elektronikbereich eindringen kann. 14 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 15: Technische Daten
Das Kapitel Lieferung, Transport und Lagerung ist nur für Fachkräfte bestimmt. Lieferumfang Der Standardlieferumfang an den Betreiber umfasst: Probenreiniger Modell SLN 3 bzw. SLN 4, 5 PVC Auffangschalen, Staubbeutel und Staubbeutelhalter, Betriebsanleitung. Die jeweiligen Artikelnummern finden Sie in Kapitel 11. -
Seite 16: Zwischenlagerung
Heben Sie das Packstück an und beginnen Sie mit dem Transport. Abbildung 4. Skizze Transport mit Gabelstapler Gewicht Handhabung ca. 85 kg Betreiber muss für sicheren Transport sorgen 16 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 17: Schieben Sie Hinter Den Karton Eine Transportpalette
Lieferung, Transport und Lagerung Auspacken Der Probenreiniger SLN wird von der Pfeuffer GmbH auf der Seite liegend verpackt angeliefert. Um Beschädigungen am Gehäuse und anderen Bauteilen zu vermeiden, öffnen Sie die Verpackung nehmen Sie den Probenreiniger mit Karton von der Transportpalette ... -
Seite 18: Installation Und Inbetriebnahme
Legen Sie die Siebe, wie in Kapitel 7.4 beschrieben ein. Während des Betriebs kommt es zu vermehrter Staubbelästigung: Die Pfeuffer GmbH empfiehlt, eine Absaughaube über dem Luftausgang des Zyklons zu platzieren. Der Abstand zwischen Luftausgang und Absaughaube muss mindestens 400 mm betragen, damit der Aspirationseffekt nicht beeinflusst wird. -
Seite 19: Funktion
Bedienschalter – Entgrannerboden öffnen Strohsieb Potentiometer Entgrannerzeit Auslaufregulierung Spannfedern am Siebkasten Verschlusshebel Entgrannerboden Auffangschale für gereinigte Probe Entgranner Auffangschale für Kleinkorn Keilrippenriemen Entgranner Keilrippenriemen Gebläse Gebläse Motor Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 19 | 46... - Seite 20 Sandsieb (2. Sieb) Potentiometer Entgrannerzeit Strohsieb (Obersieb) Spannfedern am Siebkasten Auslaufregulierung Auffangschale für gereinigte Probe Verschlusshebel Entgrannerboden Auffangschale für Kleinkorn Entgranner Keilrippenriemen Gebläse Keilrippenriemen Entgranner Motor Gebläse 20 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1...
-
Seite 21: Funktionsablauf
Strohsieb (Obersieb) Auslauf gereinigte Probe Sandsieb (2. Sieb) Der Probenreiniger SLN 3 dient der Besatzbestimmung und Sortierung sämtlicher körnerartiger Früchte. Nachdem Sie die Probe abgewogen haben, schütten Sie diese bei geschlossenem Entgrannerboden in den Entgranner. Die Maschine läuft an, wenn Sie den Deckel des Einfüllbehälters schließen und den Bedienschalter auf ON stellen. - Seite 22 Auffangschale fließen. Oder Sie schließen die Klappe im Seitenauslauf und das Kleinkorn läuft unter dem 4. Sortiersieb in die vordere linke Auffangschale. Die gereinigte Probe läuft in die rechte vordere Auffangschale. 22 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1...
-
Seite 23: Bedienung
Am Potentiometer stellen Sie die Dauer ein, die die Probe entgrannt wird. Pos. Dauer (ca.) Pos. Dauer (ca.) kein Entgrannen 50 s 10 s 60 s 20 s 70 s 30 s 80 s 40 s Nicht belegt Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 23 | 46... -
Seite 24: Bedienschalter - Entgrannerboden Öffnen
Empfehlungen für die Luftregulierung finden Sie im Kapitel 7.5. 7.1.6 Verschlusshebel Entgrannerboden Schließen Sie den Entgrannerboden durch Eindrücken des Verschlusshebels. Der Entgrannerboden muss nach jedem Reinigungsvorgang wieder manuell geschlossen werden! 24 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 25: Besonderheit Beim Probenreiniger Sln 4
Auslauf Sand, Unkrautsamen und Auslauf Kleinkorn (3. Sortiersieb) grobe Schmutzanteile Auslauf Kleinkorn Auslauf Sand, Unkrautsamen und grobe Schmutzanteile Auslauf gereinigte Probe Auslauf Kleinkorn (4. Sortiersieb) Staubbeutel Auslauf gereinigte Probe Staubbeutel Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 25 | 46... - Seite 26 Prüfen Sie, ob das Einatmen von größeren Mengen zu Reizungen oder Erkrankungen der Atemwege führen kann und treffen Sie dann entsprechende Maßnahmen. Kontrollieren Sie den Auslauf und die Luftregulierung. Die Pfeuffer GmbH empfiehlt die Sieb- bestückung gemäß der Tabelle unter Kapitel 7.5.
- Seite 27 Körner können Sie durch leichtes Klopfen mit den Fingern entfernen. Wiegen Sie die gereinigte Probe zurück. So können Sie den Ausschuss in Prozent feststellen. Beachten Sie hierzu das Berechnungsbeispiel in Kapitel 7.3. Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 27 | 46...
-
Seite 28: Zurückwiegen
Seitenwand. Die Siebe sind jetzt bereit zum Wechseln. Abbildung 18: Spannfedern am Siebkasten Pos. Benennung Halterung Spannfeder Spannfeder nach unten Spannfeder nach vorne Spannfeder zur Seitenwand 28 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 29: Obersieb (Strohsieb)
Das Plastiktuch am Siebhalter muss nach hinten zeigen, um ein Herausfallen der Körner nach dem Entgrannen zu verhindern. Abbildung 20: Richtiger Einbau - Strohsieb Pos. Benennung Spannfeder geklemmt Siebhalter Richtige Lage des Plastiktuchs (nach hinten) Sieb Siebkasten Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 29 | 46... -
Seite 30: Sieb (Sandsieb)
Schieben Sie das neue Sieb bis zum Anschlag ein und legen die Plexiglasabdeckung wieder darauf. Achten Sie auf die richtige Einbaulage: für Modell SLN 3 siehe Abbildung 24 und für Modell SLN 4 siehe Abbildung 25. Klemmen Sie alle Siebe über die Spannfedern an den Halterungen wieder fest. - Seite 31 Abbildung 24: 3. Sortiersieb – Einbaulage SLN 3 Probenreiniger SLN 4 Abbildung 25: Sortiersiebe – Einbaulage SLN 4 Pos. Benennung 3. Sortiersieb 4. Sortiersieb Eingeprägte Nummer Nicht gestanzte Fläche Größe: 300x470 mm (langes Sieb) Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 31 | 46...
-
Seite 32: Empfohlene Siebe Und Einstellungen
Ø 11,0 mm/ 2,0 x 20 mm/ Sonnenblumen Blindsieb 8-10 Ø 12,0 mm 2,5 x 20 mm Legende: Ø = rundes Loch x = Langloch / = oder 32 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... - Seite 33 2,0 x 20 mm/ Sonnenblumen Ohne Sieb Blindsieb Ø 11,0 mm/ 8-10 2,5 x 20 mm Ø 12,0 mm Legende: Ø = rundes Loch x = Langloch / = oder Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 33 | 46...
- Seite 34 Produkte, wie Erbsen, Bohnen, Sojabohnen und Sonnenblumen sind größenmäßig je nach Sorte sehr verschieden. Die empfohlenen Siebe können über die Pfeuffer GmbH bezogen werden, siehe Kapitel 11.4. Genormte Angaben können Sie unter folgenden Normen nachschlagen: DIN EN ISO 5223: Analysensiebe für Getreide DIN EN ISO 658: Ölsamen –...
-
Seite 35: Wartung Und Reinigung
Angaben über Wartung und Reinigung von Motor und Steuerung entnehmen Sie der jeweiligen Betriebsanleitung des Herstellers! Die Pfeuffer GmbH empfiehlt vor einem längeren Stillstand eine komplette Reinigung bzw. Abdeckung um die Einsatzbereitschaft des Probenreinigers zu erhalten. Reinigung HINWEIS Verwenden Sie keine scharfen Gegenstände oder Werkzeuge zur Reinigung. -
Seite 36: Motor
Achten Sie darauf, dass Sie keine Kabel verletzen, abscheren oder ausreißen! Reinigen Sie den Entgranner mit einem feuchten Tuch und/oder mit Pressluft. Nach dem Reinigen montieren Sie den Einfüllbehälter wieder am vorgesehenen Platz. 36 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 37: Schmierung
Alle Kabel auf Beschädigungen und Alterung prüfen Schutzabdeckungen auf Mängel, sowie auf richtigen und festen Sitz überprüfen Gummilager (Siebantrieb) Riemenspannung überprüfen und auf Beschädigungen achten Funktionsprüfung der Antriebsmotoren Elektrische Prüfung nach VDE Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 37 | 46... -
Seite 38: Allgemeine Wartungshinweise
Sind alle Funktionen einwandfrei, erfolgt die Übergabe der Maschine an den Bediener. HINWEIS Kontrollieren Sie nach der Reinigung, Wartung oder dem Austausch von Ver- schleißteilen, ob alle Sicherheitseinrichtungen funktionsfähig sind. 38 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 39: Störungen - Ursachen Und Behebung
Diesem Personal sind entsprechende Werkzeuge und Prüfmittel zur Verfügung zu stellen. Führen die angegebenen Maßnahmen nicht zum Erfolg, wenden Sie sich an die Pfeuffer GmbH. Wichtig für alle Rückfragen ist die richtige Angabe der Typen- bezeichnung, der Seriennummer und des Baujahres. Nur so ist eine schnelle Bearbeitung möglich. -
Seite 40: Ersatz- Und Verschleißteile
Austauscharbeiten am Motor, Keilriemengetriebe und Schaltkasten sollten aus- schließlich von einer Fachkraft erfolgen, siehe Kapitel 2.5. Bei auftretenden Fragen wenden Sie sich bitte an die Pfeuffer GmbH. 40 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 41: Ergänzungen Und Zubehör
Siebe bieten und den schnellen Siebwechsel erleichtern. Technische Daten: Abbildung 30: Unterstelltisch MLN/SLN Stellfläche: 450x700 mm Höhe: 420 mm Gewicht: ca. 15 kg Maximale Nutzlast: 100 kg Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 41 | 46... -
Seite 42: 11.4 Siebe
3115 5040 Ø 3,0 mm 3115 5070 Ø 3,5 mm 3115 5076 Ø 4,5 mm 3115 5088 1,5 x 3,5 mm + Ø 2,0 mm 3115 6999 42 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... - Seite 43 2,2 x 20 mm 3115 8046 2,4 x 20 mm 3115 8055 2,5 x 20 mm 3115 8057 3,5 x 20 mm 3115 8076 4,5 x 20 mm 3115 8088 Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 43 | 46...
-
Seite 44: Notfall
Körner, Bruchkorn, Schmachtkorn, Fremdgetreide und -samen. Mykotoxine sind Schimmelpilze. Eine chronische Aufnahme kann zu Organschäden führen. Schmachtkorn ist ein schmächtiges, eingefallenes, kleines Korn. Zyklon ist ein Abscheider für leichtgewichtige Verunreinigungen. 44 | 46 Betriebsanleitung Probenreiniger SLN 3 / SLN 4 | Revision 4.1... -
Seite 45: Din Iso 9001 - Dokumentation
Liegt die Nennlochweite bei mehr als 3 Werten außerhalb der in der Norm geforderten Toleranz so ist das Sieb zu verwerfen. Bitte nehmen Sie dann Rücksprache mit dem Hersteller! Revision 5 | Betriebsanleitung Probenreiniger SLN 3 / SLN 4 45 | 46... - Seite 46 Kopiervorlage Prüfprotokoll Nennlochweiten Dieses Protokoll dient zur Dokumentation des Prüfzustandes der Siebe des Probenreinigers durch den Betreiber. Firmenstempel: Firma, Ort Probenreiniger SLN 3 SLN 4 Baujahr: Seriennummer: Überprüfung der Nennlochweiten Nennlochweite – Toleranzen für Siebbleche: Langloch: ISO 5223 Prüfsiebe für Getreide...
